Патент на изобретение №2250950
|
||||||||||||||||||||||||||
(54) СПОСОБ ВОЗВЕДЕНИЯ ПОДПОРНО-РЕГУЛИРУЮЩЕГО ГИДРОЭНЕРГЕТИЧЕСКОГО СООРУЖЕНИЯ
(57) Реферат:
Изобретение относится к гидротехническому и гидроэнергетическому строительству и может быть использовано при строительстве водоподпорных сооружений для электроснабжения небольших поселков и фермерских хозяйств. Способ включает сборку в русле водотока гибкого флютбета, состоящего из гибкого понура и гибкой рисбермы, его закрепление анкерами к дну водотока. К гибкому понуру и гибкой рисберме прикрепляют жесткими связями водовыпускное устройство с установленным внутри гидроагрегатом, а затем на водовыпускном устройстве закрепляют связями водоподпорную оболочку совместно с вантовой системой, укрепляемой к береговым анкерным опорам. Изобретение повышает скорость монтажа сооружения, снижает экономические затраты на выработку электроэнергии. 2 ил.
Изобретение относится к гидротехническому и гидроэнергетическому строительству и может быть использовано при строительстве водоподпорных сооружений, в том числе при чрезвычайных ситуациях с использованием кинематики потока для создания малых мобильных гидроэлектростанций. Близким техническим решением является переносной погружной гидроагрегат с поперечно-струйной турбиной [2]. Близким способом возведения подпорно-аэрационного регулирующего сооружения является способ, включающий сборку гибкого флютбета, состоящего из гибкого понура и гибкой рисбермы, подготовку траншеи, монтаж элементов и установку готового сооружения в русло [3]. Наиболее близким является способ возведения подпорно-регулирующего гидроэнергетического сооружения, включающий сборку в русле водотока гибкого флютбета, состоящего из гибкого понура и гибкой рисбермы, его закрепление анкерами к дну водотока [1]. Причинами, препятствующими получению требуемого технического результата, являются отсутствие дополнительных креплений для гидроэнергетического элемента и береговых анкерных опор. Техническим результатом, достигаемым настоящим изобретением, является создание переносного гидроэнергетического комплекса для использования его при чрезвычайных ситуациях, электроснабжения небольших поселков и фермерских хозяйств. Предлагаемое техническое решение позволит создать временный водохозяйственный узел с решением локального энергообеспечения, орошения, водоснабжения, рыборазведения, а также обеспечит локализацию распространения лесных пожаров. Способ возведения подпорно-регулирующего гидроэнергетического сооружения включает сборку в русле водотока гибкого флютбета, состоящего из гибкого понура 2 и гибкой рисбермы 3, его закрепление анкерами 4 к дну водотока, к гибкому понуру 2 и гибкой рисберме 3 прикрепляют жесткими связями водовыпускное устройство 8 с установленным внутри гидроагрегатом 7, а затем на водовыпускном устройстве 8 закрепляют связями водоподпорную оболочку 1 совместно с вантовой системой 5, укрепляемой к береговым анкерным опорам 6 (фиг.1, 2). При необходимости данное сооружение может быть перенесено в другой подобный створ и использоваться многократно при чрезвычайных ситуациях. ИСТОЧНИКИ ИНФОРМАЦИИ 1. Авторское свидетельство СССР №643583, кл. Е 02 В 7/20, 1978. 2. Рекламный проспект фирмы “Энерго-альянс”, “Переносной погружной гидроагрегат с поперечно-струйной турбиной”, 2002. 3. Патент на изобретение №2141552, Е 02 В 7/20, 1999.
Формула изобретения
Способ возведения подпорно-регулирующего гидроэнергетического сооружения, включающий сборку в русле водотока гибкого флютбета, состоящего из гибкого понура и гибкой рисбермы, его закрепление анкерами к дну водотока, отличающийся тем, что к гибкому понуру и гибкой рисберме прикрепляют жесткими связями водовыпускное устройство с установленным внутри гидроагрегатом, а затем на водовыпускном устройстве закрепляют связями водоподпорную оболочку совместно с вантовой системой, укрепляемой к береговым анкерным опорам.

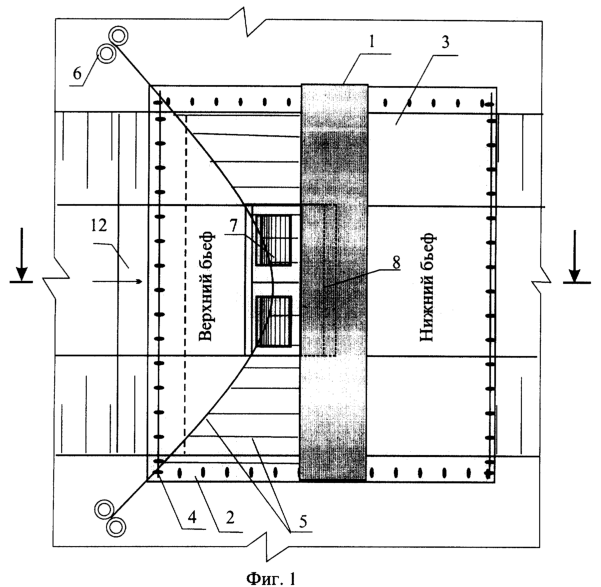

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 29.03.2007
Извещение опубликовано: 20.02.2008 БИ: 05/2008
|
||||||||||||||||||||||||||
