Патент на изобретение №2250846

(54) КОНДЕНСАТОРНЫЙ СВЕТОДИОДНЫЙ СВЕТОФОР

(57) Реферат:

Изобретение относится к регулирующим или предупреждающим устройствам, устанавливаемым вдоль маршрута следования локомотивов или составов. Устройство содержит две светодиодные цепи, подключенные к источнику переменного напряжения через конденсатор, и контакт сигнального реле. Светодиодные цепи по отношению друг к другу включены встречно-параллельно. Между узловыми точками светодиодных цепей предусмотрены перемычки. Изобретение позволяет снизить стоимость конденсаторного светофора за счет исключения из схемы диодного моста. 1 ил.

Изобретение относится к регулирующим или предупреждающим устройствам, устанавливаемым вдоль маршрута следования локомотивов или составов, а именно к светофорам, осуществляющим регулирование движением поездов.

Известны светофоры, в которых в качестве излучающего элемента используются лампы накаливания, включаемые контактами сигнального реле (Системы железнодорожной автоматики и телемеханики: Учеб. для вузов / Ю.А.Кравцов, В.Л.Нестеров, Г.Ф.Лекута и др; Под ред. Ю.А.Кравцова. М.: Транспорт, 1996.- С.68, рис.4.1). Их недостатком является невысокая надежность работы, обусловленная довольно частым перегоранием нитей ламп накаливания.

Известны энергетически более эффективные устройства, содержащие первую светодиодную цепь, ток через которую формируется при помощи индуктивных накопителей энергии тока (Патент РФ №2207745. Светодиодный светофор / Б.С.Сергеев, С.А.Щиголев, В.В.Наговицын, МПК Н 05 В 37/00. Публ. 27.06.2003. Бюл. №18). Это техническое решение обладает высокой стоимостью и большой материалоемкостью, что обусловлено наличием в схеме индуктивных элементов.

Недостатком этого устройства является его высокая стоимость, обусловленная наличием в схеме диодного моста.

Целью изобретения является снижение стоимости конденсаторного светофора.

Указанная цель достигается тем, что в устройство введена вторая светодиодная цепь, состоящая из последовательно и согласно включенных вторых светодиодов.

Сущность изобретения заключается в том, что введенная вторая светодиодная цепь, состоит из К последовательно и согласно включенных вторых светодиодов, первый вывод которой подключен ко второму полюсу источника переменного напряжения, а вторые выводы первой и второй светодиодных цепей объединены и соединены со вторым выводом конденсатора, причем анод каждого из светодиодов первой светодиодной цепи подключен к катоду соответствующего светодиода второй светодиодной цепи, а катод каждого из светодиодов первой светодиодной цепи соединен с анодом соответствующего светодиода второй светодиодной цепи соответственно.

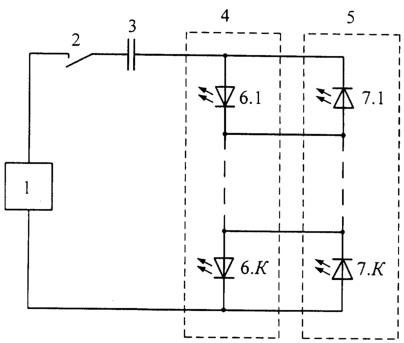

На чертеже приведена схема устройства конденсаторного светодиодного светофора. Устройство содержит источник переменного напряжения 1, первый полюс которого через контакт сигнального реле 2 соединен с первым выводом конденсатора 3. Второй полюс источника переменного напряжения соединен с первыми выводами первой светодиодной цепи 4 и второй светодиодной цепи 5, вторые выводы которых подключены ко второму выводу конденсатора 3. Первая светодиодная цепь 4 состоит из последовательного и согласного соединения первых светодиодов 6.1,…6.К, а вторая 5 – из вторых светодиодов 7.1,…7.К. Анод одного из первых светодиодов 6.1 соединен с катодом второго светодиода 7.1, а катод светодиода 6.1 подключен к аноду светодиода 7.1. Аналогично и соответствующим образом соединены между собой катоды и аноды остальных светодиодов 6.2,…6.К и 7.2,…7.К.

Конденсаторный светодиодный светофор работает следующим образом.

При разомкнутом состоянии контакта 2 сигнального реле ток через конденсатор 3 и светодиодные цепи 4 и 5 не проходит, следовательно, светодиоды 6.1,…6.К и 7.1,…7.К не светятся.

После замыкания контакта 2 сигнального реле появляется цепь тока, величина которого определяется значением емкости конденсатора 3 и напряжением источника 1 переменного напряжения синусоидальной формы. При наличии положительной полярности напряжения синусоиды источника 1 ток протекает через конденсатор 3 и светодиоды 6.1,…6.К светодиодной цепи 4. Если полуволна напряжения синусоиды источника 1 имеет отрицательную полярность, то ток протекает через конденсатор 3 и светодиоды 7.1,…7.К светодиодной цепи 5.

Следовательно, при замкнутом состоянии контакта 2 сигнального реле и при любой полярности синусоиды переменного напряжения источника 1 выполняются необходимые соответствующие условия заряда, разряда и перезарядка конденсатора 3 и обеспечивается протекание тока через светодиодные цепи 4 и 5, вызывая излучение из светодиодов.

Таким образом, выпрямление переменного напряжения в устройстве выполняются первой и второй светодиодными цепями, излучение которых является полезной функцией, что позволяет исключить из устройства диодный мост, что снижает стоимость светофора.

Формула изобретения

Конденсаторный светодиодный светофор, содержащий источник переменного напряжения, конденсатор и первую светодиодную цепь, состоящую из К последовательно и согласно включенных первых светодиодов, где первый вывод конденсатора через контакт сигнального реле подключен к первому полюсу источника переменного напряжения, второй полюс которого соединен с первым выводом первой светодиодной цепи, отличающийся тем, что в него введена вторая светодиодная цепь, состоящая из К последовательно и согласно включенных вторых светодиодов, первый вывод которой подключен ко второму полюсу источника переменного напряжения, а вторые выводы первой и второй светодиодных цепей объединены и соединены со вторым выводом конденсатора, причем анод каждого из светодиодов первой светодиодной цепи подключен к катоду соответствующего светодиода второй светодиодной цепи, а катод каждого из светодиодов первой светодиодной цепи соединен с анодом соответствующего светодиода второй светодиодной цепи соответственно.

РИСУНКИ
