Патент на изобретение №2250825

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2250825 (13) C1
(51) МПК 7
B30B1/26
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.01.2011 – прекратил действие

(21), (22) Заявка: 2003131563/02, 27.10.2003

(24) Дата начала отсчета срока действия патента:

27.10.2003

(45) Опубликовано: 27.04.2005

(56) Список документов, цитированных в отчете о
поиске:
SU 500072 A1, 19.04.1978. SU 765013 A1, 23.09.1980. SU 1279845 A1, 30.12.1986. US 4773325 A1, 27.09.1988. US 5709144 A1, 20.01.1998.

Адрес для переписки:

394026, г.Воронеж, Московский пр-кт, 14, ВГТУ, патентный отдел

(72) Автор(ы):

Бойко А.Ю. (RU),
Пачевский В.М. (RU),
Савельев И.В. (RU)

(73) Патентообладатель(и):

Воронежский государственный технический университет (RU)

(54) ПРЕСС

(57) Реферат:

Изобретение относится к кузнечно-прессовому оборудованию, в частности к конструкциям механических прессов. Пресс содержит установленный на станине привод, эксцентриковый вал, шатун и ползун. Шатун выполнен в виде цилиндра с внутренним эксцентриковым цилиндрическим отверстием и расположен во внутреннем цилиндрическом отверстии ползуна. Ползун установлен на станине с возможностью поступательного перемещения. Эксцентриковый вал связан с шатуном посредством установленного на эксцентрике вала с возможностью относительного вращения камня. Камень расположен в радиальном пазе шатуна с возможностью поступательного относительного перемещения. Шатун установлен с возможностью относительного вращения на эксцентрике эксцентриковой оси. Эксцентриковая ось установлена в станине с возможностью относительного вращения. В результате обеспечивается повышение производительности пресса. 1 ил.

Изобретение относится к кузнечно-прессовому оборудованию, в частности к конструкции механических прессов.

Известен механический пресс, содержащий расположенный в станине привод, эксцентриковый вал, связанный с приводом посредством муфты, а тормозом со станиной, ползун, во внутренней цилиндрической поверхности которого с возможностью относительного вращения установлен выполненный в виде цилиндра шатун. Шатун имеет цилиндрическое отверстие, расположенное эксцентрически относительно наружной цилиндрической поверхности связи с ползуном, посредством которого образует вращательную пару с эксцентриком вала [1].

Недостатком известного технического решения является то, что нагружение пресса технологическим усилием необходимо производить на участке рабочего хода вблизи крайнего нижнего положения. Время, затраченное на преодоление остальной части рабочего хода, и на возврат в исходное крайнее верхнее положение являются внутрицикловыми непроизводительными затратами времени пресса.

Изобретение направлено на увеличение производительности пресса.

Это достигается тем, что эксцентриковый вал пресса связан с шатуном посредством установленного на эксцентрике вала с возможностью относительного вращения камня, расположенного в радиальном пазе шатуна с возможностью поступательного относительного перемещения, а шатун установлен с возможностью относительного вращения на эксцентрике эксцентриковой оси, при этом эксцентриковая ось установлена в станине с возможностью относительного вращения.

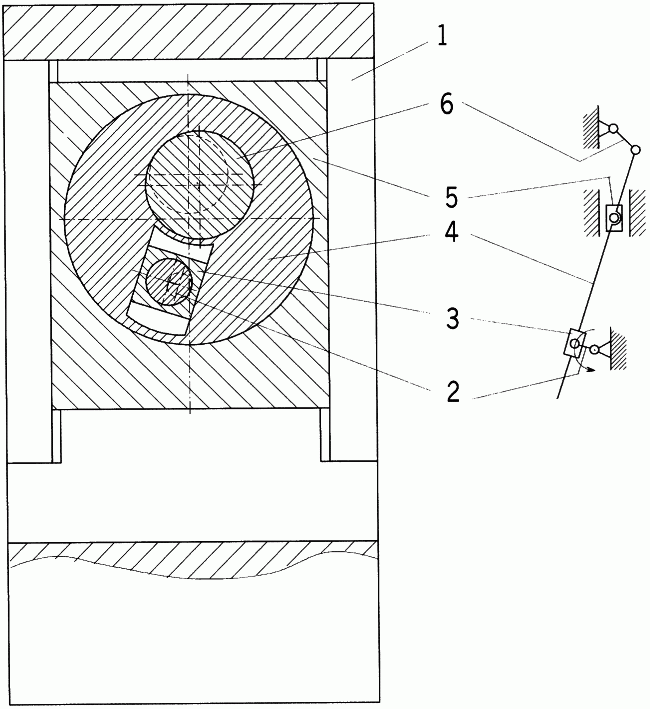

На чертеже показан разрез и структурная схема пресса в крайнем верхнем положении ползуна.

Пресс содержит расположенный на станине 1 с возможностью относительного вращения эксцентриковый вал 2, связанный с приводом пресса (не показан), на эксцентрике которого с возможностью относительного вращения установлен камень 3, расположенный с возможностью поступательного относительного перемещения в радиальном пазе шатуна 4. Шатун выполнен в виде цилиндра, установленного с возможностью относительного вращения в ползуне 5 и имеющего эксцентриковое отверстие, в котором установлена с возможностью относительного вращения эксцентриковая ось 6. Эксцентриковая ось установлена в станине пресса с возможностью относительного вращения.

Пресс работает следующим образом. Вращение эксцентрикового вала 2 приводит посредством камня 3 к возвратно-вращательному перемещению шатуна 4 относительно ползуна 5 и относительно эксцентриковой оси 6. При этом эксцентриковая ось совершает возвратно-вращательное, а ползун – возвратно-поступательное перемещение относительно станины.

Источники информации:

1. А.с. СССР №500072 Привод пресса. /Оф. бюлл. Открытия, изобретения, промышленные образцы, товарные знаки. – М., 1976, №3, стр.51.

Формула изобретения

Пресс, содержащий установленный на станине привод, эксцентриковый вал, выполненный в виде цилиндра с внутренним эксцентриковым цилиндрическим отверстием шатун, расположенный во внутреннем цилиндрическом отверстии ползуна, установленного на станине с возможностью поступательного перемещения, отличающийся тем, что эксцентриковый вал связан с шатуном посредством установленного на эксцентрике вала с возможностью относительного вращения камня, расположенного в радиальном пазе шатуна с возможностью поступательного относительного перемещения, а шатун установлен с возможностью относительного вращения на эксцентрике эксцентриковой оси, при этом эксцентриковая ось установлена в станине с возможностью относительного вращения.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 28.10.2005

Извещение опубликовано: 20.06.2007 БИ: 17/2007
