Патент на изобретение №2250805

(54) УСТРОЙСТВО ДЛЯ РАССЕИВАНИЯ АЭРОЗОЛЯ БАЛЛОНЧИКА В ЗАКРЫТОМ ПОМЕЩЕНИИ

(57) Реферат:

Предлагаемое изобретение относится к сельскому хозяйству, ветеринарной медицине, конкретно к устройствам, рассеивающим аэрозоль при обработках животных и помещений. Задачей изобретения является автоматизация обработок животных и помещений аэрозолями баллончиков в небольших хозяйствах. Для этого устройство для рассеивания аэрозоля баллончика в закрытом помещении содержит стойку, реверсивный редукторного типа двигатель с валом, основание с установленным на нем баллончиком и размещенную на валу вверху пластину, имеющую резьбовое отверстие и расположенную одним концом с возможностью взаимодействия с головкой клапана баллончика. Вал электродвигателя выполнен с резьбой, соответствующей резьбе отверстия пластины, и установлен с возможностью перемещения обратно-поступательно относительно нее. Стойка выполнена с направляющим пазом вверху для размещения другого конца пластины. Свободная часть пластины снабжена приспособлением для предупреждения смещения головки клапана. Техническим результатом изобретения является обеспечение возможности включения и выключения клапана головки из работы без присутствия человека в опасной для его здоровья зоне рассеивания аэрозоля. 1 з.п. ф-лы, 2 ил.

Предлагаемое изобретение относится к сельскому хозяйству, ветеринарной медицине, конкретно к устройствам и приспособлениям, рассеивающим аэрозоль баллончиков при лечебно-профилактических и санитарно-гигиенических обработках животных и помещений.

По авторскому свидетельству СССР №1502127, кл. В 05 В 9/04, 23.08.1989 (Бюллетень… №31) известно устройство, содержащее стойки, реверсивный привод, несущий нижний диск с баллончиками, верхний не вращающийся диск, имеющий центральное резьбовое отверстие, дающее возможность перемещения его в верхнее и нижнее положение по такой же резьбе удлиненного вала электродвигателя.

Основные недостатки известного устройства следующие: а) сложность конструкции; б) трудность использования его в небольших фермерских, индивидуальных и др. хозяйствах из-за наличия в устройстве не менее двух баллончиков.

Цель изобретения – автоматизация обработок животных и помещений аэрозолями баллончиков в небольших хозяйствах.

Поставленная цель достигается тем, что в устройстве для рассеивания аэрозоля баллончика в закрытом помещении, содержащем стойку, реверсивный редукторного типа электродвигатель с валом, основание с установленным на нем баллончиком и размещенную на валу вверху пластину, имеющую резьбовое отверстие и расположенную одним концом с возможностью взаимодействия с головкой клапана баллончика, согласно изобретению вал электродвигателя выполнен с резьбой, соответствующей резьбе отверстия пластины, и установлен с возможностью перемещения обратно-поступательно относительно нее, а стойка выполнена с направляющим пазом вверху для размещения другого конца пластины. Кроме того, свободная часть пластины снабжена приспособлением для предупреждения смещения головки клапана.

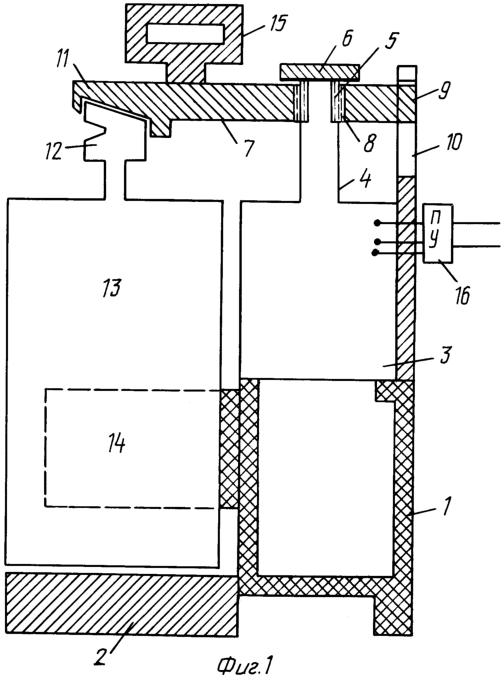

Устройство схематично изображено на фиг.1 с клапаном баллончика в нерабочем положении, на фиг.2 – в рабочем.

Устройство имеет стойку 1, основание 2 для баллончика, электродвигатель 3 с валом 4, имеющим резьбовой участок 5 и ограничительную шайбу.

Пластина 7 имеет резьбовое отверстие 8, конец 9, размещенный в пазу 10 верхней части стойки, свободную часть 11, снабженную круговым приспособлением для взаимодействия с головкой 12 клапана баллончика 13.

Позицией 14 обозначен фиксатор баллончика, 15 – скоба, 16 – пульт управления.

Работа устройства: устройство скобой 15 прикрепляют к потолку помещения, на основании 2 стойки 1 устанавливают баллончик 13 и закрепляют его в фиксаторе 14 так, чтобы головка 12 клапана располагалась под круговым приспособлением свободной части 11 пластины 7, пульту 16, могущему располагаться за пределами помещения или непосредственно на устройстве, задают программу.

В заданное время пульт 16 включается в работу, и электрический ток из него поступает в электродвигатель 3, вал его 4 начинает вращаться, допустим, справа налево. При этом резьбовой участок 5 и все устройство начинает подниматься вверх относительно пластины 7. Ее конец 9 перемещается вниз в пазу 10, круговое приспособление свободной части 11 опускается вниз и приходит во взаимодействие с головкой 12, которая сместиться не может из-за кругового приспособления, клапан открывается, содержимое из баллончика в виде аэрозоля выходит в воздух закрытого помещения.

В заданное время пульт 16 переключает вращение вала 4 электродвигателя 3 на обратное, т.е. слева направо. При этом его резьбовой участок приходит во взаимодействие с резьбовым участком 8, устройство опускается вниз относительно пластины 7. Ее конец 9 перемещается вверх в пазу 10, круговое приспособление свободного конца 11 пластины 7 постепенно прекращает оказывать давление на головку 12, клапан закрывается, выход аэрозоля прекращается. При этом ограничительная шайба 6 предупреждает чрезмерное опускание устройства, к тому же оно может снабжаться концевым выключателем.

После истечения заданного времени пульт 16, электродвигатель 3 и все устройство прекращает работу до следующего включения пульта 16 в работу.

Считаем, что предлагаемое устройство найдет применение в небольших хозяйствах разных форм собственности при обработках животных и помещений аэрозолями баллончиков.

Формула изобретения

1. Устройство для рассеивания аэрозоля баллончика в закрытом помещении, содержащее стойку, реверсивный редукторного типа электродвигатель с валом, основание с установленным на нем баллончиком и размещенную на валу вверху пластину, имеющую резьбовое отверстие и расположенную одним концом с возможностью взаимодействия с головкой клапана баллончика, отличающееся тем, что вал электродвигателя выполнен с резьбой, соответствующей резьбе отверстия пластины, и установлен с возможностью перемещения обратно-поступательно относительно нее, а стойка выполнена с направляющим пазом вверху для размещения другого конца пластины.

2. Устройство по п.1, отличающееся тем, что свободная часть пластины снабжена приспособлением для предупреждения смещения головки клапана.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 11.07.2008

Извещение опубликовано: 20.07.2010 БИ: 20/2010
