Патент на изобретение №2250610

(54) РЫБОЛОВНАЯ СНАСТЬ

(57) Реферат:

Использование: в любительском и спортивном рыболовстве при ловле рыбы крючками. Предложена рыболовная снасть, которая включает лесу с крючками, связанное с лесой через эластичную нить грузило со страховочным шнуром и стойку с размещенными в ней сторожком и катушками для лесы и страховочного шнура. Новым в предложенной снасти является выполнение сторожка в виде заполненной частично водой герметичной трубки, установленной в стойке с возможностью поворота. Трубка закрыта имеющей щель для креплений лесы и сигнальный колокольчик пробкой. В стойке имеется опорный винт для удержания трубки в наклонном положении. Изобретение повышает уловистость снасти благодаря повышенной чувствительности сторожка к слабым поклевкам. 4 ил.

Изобретение относится к спортивному и любительскому рыболовству, а более конкретно к снастям с крючками.

Известна рыболовная снасть, включающая лесу с закрепленными на ней крючками и связанное с лесой эластичной нитью грузило с закрепленными на нем страховочным шнуром, посредством которого грузило извлекается из водоема /см. авторское свидетельство СССР №670289, А 01 К 97/00, 1978/.

К недостатку аналога следует отнести неукомплектованность снасти необходимыми для рыбалки приспособлениями.

Известна также рыболовная снасть, включающая лесу с крючками, и связанное с лесой через эластичную нить грузило, стойку с установленными на ней катушками для лесы и страховочного шнура и со сторожком, выполненным в виде размещенной на стойке с возможностью поворота пластины со щелью для крепления лесы, причем на конце пластины со щелью закреплен сигнальный колокольчик, а на оборотной стороне пластины вдоль ее продольной оси установлена направляющая с размещенным на ней с возможностью перемещения противовесом, при этом масса противовеса превышает массу сигнального колокольчика /см. заявку Российской Федерации №96104948, кл. А 01 К 97/00, 1996 г./.

Указанная снасть наиболее близка к предложенной по большинству общих существенных признаков и принимается в качестве прототипа.

К недостатку прототипа следует отнести низкую чувствительность сторожка /пластины с противовесом/ к слабым по усилию поклевкам, так как сторожок необходимо повернуть на угол, равный 180°.

Техническим результатом изобретения является повышение чувствительности рыболовной снасти к слабым поклевкам.

Технический результат достигается тем, что в рыболовной снасти, включающей лесу с крючками, связанное с лесой через эластичную нить грузило со страховочным шнуром и стойку с размещенными в ней сторожком и катушками для лесы и страховочного шнура, согласно изобретению, сторожок снасти выполнен в виде заполненной частично водой герметичной трубки, установленной в стойке с возможностью поворота и в рабочем положении размещенной под углом к горизонтальной плоскости, при этом трубка закрыта имеющей щель для крепления лесы и сигнальный колокольчик пробкой, а в стойке имеется опорный винт для поддержки трубки в наклонном положении.

Изобретение иллюстрируется чертежами, на которых изображено:

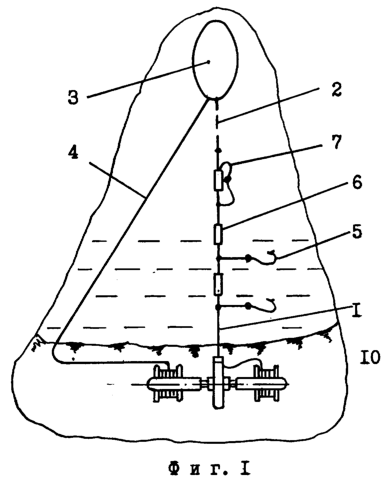

– на фиг.1 – общий вид предложенной рыболовной снасти в рабочем положении /вид в плане/;

– на фиг.2 – стойка рыболовной снасти;

– на фиг.3 – сторожок рыболовной снасти;

– на фиг.4 – сторожок в рабочем положении.

Рыболовная снасть включает лесу 1, связанную через эластичную нить 2 /как правило, резиновую, способную под действием растягивающего усилия увеличивать свою длину в 5-8 раз/ с грузилом 3, к которому прикреплен также страховочный шнур 4.

На лесе закреплен ряд крючков 5, между которыми на лесу одеты втулки 6 /отрезки пластмассовой изоляции электропровода. В нерабочем положении снасти жало крючка спрятано во втулке 6 и крючок занимает положение 7.

Катушка 8 для страховочного шнура и катушка 9 для лесы установлены в стойке 10 /см. фиг.2/ с резьбовой втулкой 11 и штырем 12 для закрепления стойки в грунте возле воды.

В верхней части стойки установлен с возможностью поворота сторожок 13, состоящий из трубки 14 /см. фиг.3/, на которой в средней части закреплена /приклеена/ втулка 15 с отверстиями 16 для винтовых фиксаторов 17, которые своей резьбовой частью установлены в стойке, а гладкой частью – в отверстиях 16. Один конец трубки заглушен, а второй – закрыт пробкой 18 со щелью 19 для крепления лесы и булавкой 20 для подвески сигнального колокольчика 21. Нижний конец 22 трубки окрашен яркой красной краской. В трубку примерно на одну треть ее высоты залита вода 23.

В стойке имеется опорный винт 24 /см. фиг.4/ для удержания трубки в наклонном положении.

Отдыхают с предложенной снастью следующим образом.

Снасть извлекают из рюкзака или багажника автомобиля, стойку 10 закрепляют на берегу водоема. С катушек 8 и 9 сматывают лесу 1 и шнур 4, и грузило 3 забрасывают в водоем.

Затем лесу выбирают из воды, на крючки насаживают наживку и лесу отпускают. Эластичная нить /”резинка”/ доставляет крючки в облюбованное место. Приступают к установке сторожка 13, вращая его на оси 25 и опирая на винт 24, сторожок занимает рабочее положение 26, при котором часть 27 трубки обращена к водоему, а часть 28 – к берегу, при этом вода заполняет часть 28 трубки. Лесу закрепляют в щели 19.

При поклевке в лесе 1 появляется усилие, которое опрокидывает сторожок против часовой стрелки до положения 29, вода перетекает в часть 27 трубки, звенит колокольчик, красный конец оказывается вверху. Производят подсечку рыбы и вытаскивают ее из водоема. По окончании рыбалки груз 3 устанавливают в стойке в положении 30, закрепляя его любым известным способом.

Изобретение повышает уловистость снасти.

Формула изобретения

Рыболовная снасть, включающая лесу с крючками, связанное с лесой через эластичную нить грузило со страховочным шнуром и стойку с размещенными в ней сторожком и катушками для лесы и страховочного шнура, отличающаяся тем, что сторожок снасти выполнен в виде заполненной частично водой герметичной трубки, установленной в стойке с возможностью поворота и в рабочем положении размещенной под углом к горизонтальной плоскости, при этом трубка закрыта имеющей щель для крепления лесы и сигнальный колокольчик пробкой, а в стойке имеется опорный винт для поддержки трубки в рабочем положении.
