Патент на изобретение №2250579

(54) ИНСТРУМЕНТ ДЛЯ ИЗВЛЕЧЕНИЯ ТОНКИХ КОРНЕЙ ДЕРЕВЬЕВ, РАСТЕНИЙ

(57) Реферат:

Изобретение относится к области лесного и лесопаркового хозяйства и может быть использовано для изучения и определения массы корней растений. Нижняя кромка инструмента снабжена кольцевым ребром жесткости, выполнена зубчатой. На одном из боковых ребер жесткости закреплен упор, а на двух других, диаметрально расположенных, выполнены линейки. Это позволит снизить трудоемкость и повысить удобство в работе. 1 з.п. ф-лы, 2 ил.

Изобретение относится к области лесного и лесопаркового хозяйства, лесопаркового строительства и может быть использовано для изучения и определения массы корней растений.

В лесном хозяйстве при проведении полевых работ возникает необходимость извлечения массы корней древесных растений (Колесников В.А. 1972; Калинин М.И. 1983; Чмыр А.Ф., 1984; Закамский В.А., 1989 и др.).

В настоящее время масса корней растений извлекается с помощью лопат, корнереза И.Н.Рахтеенко, бурами и др. приспособлениями. Земля помещается на наборы сит различного диаметра, просеивается, корни собираются. Это производится всухую или с водой [1].

Известно извлечение мелких корней по Орлову А.Я. (1955). В этом случае используются толстостенные трубы различного сечения [2, 3].

Наиболее близкими по технической сущности и достигаемому результату является инструмент для извлечения тонких корней растений, выполненный в виде цилиндра, нижняя кромка которого заострена изнутри и отогнута под углом 20-30°, боковые поверхности снабжены ребрами жесткости, между которыми равномерно выполнены отверстия, а к верхней кромке присоединена ручка [4].

Недостатком известного устройства является повышенная трудоемкость при заглублении цилиндра в почву и неудобство в работе.

Для устранения этих недостатков нижняя отогнутая кромка цилиндра усилена наложением на нее кольцевого ребра жесткости, причем нижняя кромка выполнена зубчатой, на одном из боковых ребер жесткости закреплен упор, а на двух других диаметрально противоположных ребрах выполнены мерные линейки, нулевые отметки которых совпадают с верхней линией кольцевого ребра жесткости, при этом ручка выполнена в виде дужки.

По сравнению с прототипом все эти признаки являются новыми.

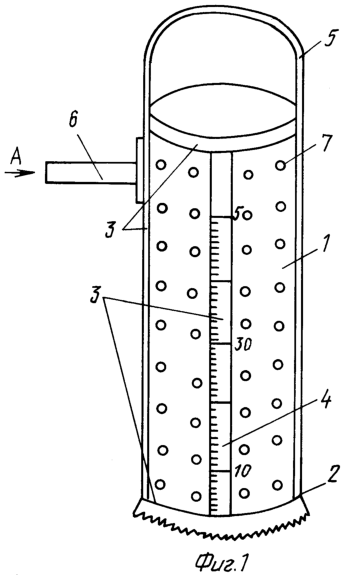

На фиг.1 изображен общий вид инструмента, на фиг.2 – вид А.

Инструмент содержит цилиндр 1, нижняя кромка которого усилена кольцевым ребром жесткости 2, изнутри заострена, выполнена зубчатой и отогнута пол углом 20-30°. Цилиндр 1 снабжен четырьмя боковыми ребрами жесткости 3. На двух диаметрально противоположных боковых ребрах 3 имеются мерные линейки 4, нулевые отметки которых совпадают с верхней линией кольцевого ребра жесткости. Два боковых ребра жесткости 3 в верхней части изогнуты, образуя ручку 5 в виде дужки. К одному из боковых ребер 3 прикреплен упор 6. Между ребрами жесткости 3 на поверхности цилиндра 1 равномерно выполнены сквозные отверстия 7.

Инструмент работает следующим образом.

В выбранном месте насаждения инструмент надавливанием и поворачиванием до нужной метки глубины вворачивается в почву. Благодаря тому, что нижняя режущая кромка 2 отогнута и имеет зубцы, монолит почвы с перерезанными корнями запрессовывается в цилиндр, а наличие отверстий 7 на боковой поверхности цилиндра 1 позволяет монолиту почвы с корнями лучше удерживаться в цилиндре 1, т.к. частицы почвы и корни запрессовываются в отверстия 7. Затем за ручку 5 монолит вытаскивают из почвы, далее монолит переносят и выталкивают на сито или в барабаны для отделения корней от частиц почвы.

Благодаря тому, что ручка 5 имеет форму дужки, удобно пользоваться инструментом при дальнейшем взвешивании монолита почвы на безмене.

Источники информации

1. Колесников В.А. Методы изучения корневой системы древесных растений. – М.: Лесная промышленность, 1972, 152 с.

2. Кречетова Н.В. Формирование корневых систем в лесных культурах. – Йошкар-Ола: изд. МарПИ, 1990, 77 с.

3. Чмыр А.Ф. Лесные культуры. Методические указания по исследованию корневых систем древесных пород для студентов-дипломников специальности 1512. – Л., 1984, 40 с.

4. Пат. 2184432 Россия. МКИ Е 21 В 25/08 Инструмент для извлечения тонких корней растений./ В.А.Закамский. – МарГТУ. – 2002.

Формула изобретения

1. Инструмент для извлечения тонких корней растений, выполненный в виде цилиндра, нижняя кромка которого заострена изнутри и отогнута наружу под углом 20-30° от вертикали, боковые поверхности снабжены ребрами жесткости, между которыми равномерно выполнены отверстия, а в верхней части инструмента имеется ручка, отличающийся тем, что нижняя отогнутая кромка цилиндра снабжена кольцевым ребром жесткости, причем нижняя кромка выполнена зубчатой, на одном из боковых ребер жесткости закреплен упор, а на двух других диаметрально противоположных ребрах выполнены мерные линейки, нулевые отметки которых совпадают с верхней линией кольцевого ребра жесткости.

2. Инструмент по п.1, отличающийся тем, что ручка выполнена в виде дужки.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 01.05.2006

Извещение опубликовано: 20.01.2008 БИ: 02/2008
