Патент на изобретение №2250273
|
||||||||||||||||||||||||||||||||||||
(54) СПОСОБ ИЗГОТОВЛЕНИЯ ДЕТАЛЕЙ ИЗ КОНСТРУКЦИОННЫХ СТАЛЕЙ
(57) Реферат:

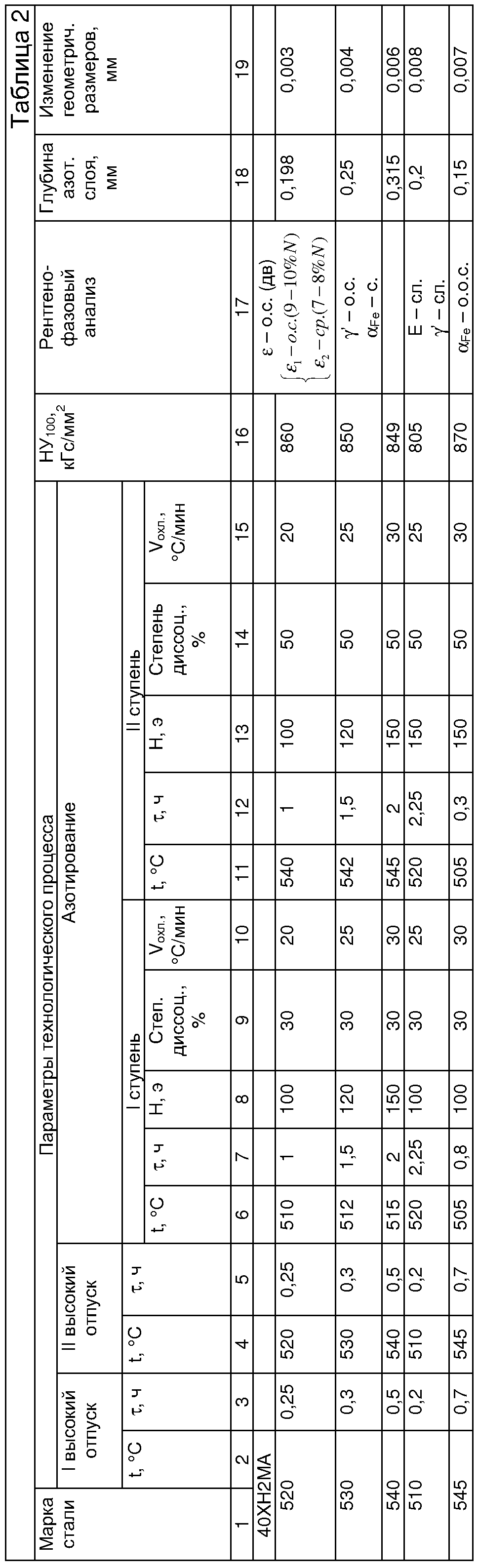

Изобретение относится к области химико-термической обработки и может быть использовано на предприятиях агрегато- и приборостроения, машиностроения и других отраслей промышленности при изготовлении пар трения. Предложенный способ включает улучшение, черновую механическую обработку, стабилизирующий отпуск, окончательную механическую обработку и двухступенчатое газовое азотирование с выдержкой в атмосфере аммиака сначала при температуре 510-515°С, затем при 540-545°С и последующее охлаждение. Окончательную механическую обработку проводят путем двухкратной чистовой механической обработки с промежуточным и окончательным отпуском в селитровой ванне при температуре 520-540°С в течение 0,25-0,5 ч, а двухступенчатое газовое азотирование деталей проводят в постоянном магнитном поле напряженностью 100-150 Э в течение 1-2 ч с последующим охлаждением со скоростью 20-30°С/мин. Техническим результатом изобретения является повышение твердости и износостойкости деталей из конструкционных сталей. 2 табл.
Изобретение относится к области химико-термической обработки и может быть использовано на предприятиях агрегато- и приборостроения, машиностроения и других отраслях промышленности при изготовлении пар трения. Известен способ газового азотирования конструкционных сталей, опубликованный в справочнике под ред. Л.С.Ляховича “Химико-термическая обработка металлов и сплавов”, М., Металлургия, 1981, с.62-63, согласно которому технологический процесс изготовления азотируемых изделий представлен в виде следующих последовательных этапов: 1) предварительная термообработка с целью сообщения стали требуемого комплекса механических свойств; 2) механическая обработка детали, включая шлифование; 5) защита мест, не подлежащих азотированию; 4) азотирование; 5) окончательное шлифование или доводка изделия в соответствии с заданными допусками. Предварительную термообработку – закалку и отпуск при 525-680°C – обычно проводят в грубых заготовках, а для деталей малого сечения – непосредственно в прокатных прутках (для диаметров меньше 50 мм). Перед шлифованием ответственных изделий со сложной конфигурацией следует проводить стабилизирующий отпуск для снятия внутренних напряжений, которые неизбежно возникают в изделии при резании и могут быть источником повышенных деформаций при азотировании. Стабилизирующий отпуск ведут при 550-600°C в течение 3-10 ч с последующим медленным охлаждением (печь, воздух). Перед азотированием поверхность изделий необходимо обезжирить электрохимическим методом или промывкой в бензине или других средах для удаления масла, эмульсии и пр. Азотирование изделий из конструкционных сталей чаще ведут при 500-600°С. Рекомендуемые режимы азотирования различных изделий приведены в табл. 1.
Перепад температур в рабочей зоне печи допускается не более ±5°C. Степень диссоциации аммиака при 500-520°С составляет 20-40%, при 540-560°С 40-60%. Недостатком известного способа является низкая поверхностная твердость и износостойкость изделий. Технический результат изобретения – повысить твердость и износостойкость деталей из конструкционных сталей. Технический результат достигается тем, что в способе изготовления деталей из конструкционных сталей, включающем улучшение, черновую механическую обработку, стабилизирующий отпуск, окончательную механическую обработку и двухступенчатое газовое азотирование с выдержкой в атмосфере аммиака сначала при температуре 510-515°С, затем 540-545°С и последующее охлаждение, окончательную техническую обработку ведут путем двухкратной чистовой механической обработки с промежуточным и окончательным отпуском в селитровой ванне при температуре 520-540°С в течение 0,25-0,5 ч, а двухступенчатое газовое азотирование деталей проводят в постоянном магнитном поле напряженностью 100-150 Э в течение 1 – 2 час с последующим охлаждением со скоростью 20-30°С/мин. Аналогичные признаки не обнаружены в известных технических решениях. Следовательно, предлагаемый способ химико-термической обработки конструкционных сталей обладает новизной существенных признаков, дающих новый положительный эффект. Пример Проводят термическую обработку (улучшение) прутка Детали загружаются в контейнер электропечи для азотирования. Контейнер герметично закрывают и включают подачу аммиака. Контейнер с деталями загружают в предварительно прогретую до 510°С печь. При достижении температуры азотирования в контейнере устанавливают напряженность магнитного поля 100 Э и степень диссоциации аммиака 30%, проводят изотермическую выдержку 1 ч. По окончании изотермической выдержки температуру в контейнере повышают до 540°С и проводят изотермическую выдержку в течение 1 ч при напряженности магнитного поля 140 Э и степени диссоциации аммиака 50%. По окончании изотермической выдержки контейнер погружают в холодильник и охлаждают со скоростью 20°С/мин. В табл.2 приведены результаты исследования физико-механических свойств стали 40ХН2МА, подвергнутой химико-термической обработке по предлагаемому и известному способам. Согласно таблице упрочнение изделий, проведенное по предлагаемому способу, обеспечивает повышение поверхностной твердости, равномерность диффузионного слоя и размерную стабильность.
Формула изобретения
Способ изготовления деталей из конструкционных сталей, включающий улучшение, черновую механическую обработку, стабилизирующий отпуск, окончательную механическую обработку и двухступенчатое газовое азотирование с выдержкой в атмосфере аммиака сначала при температуре 510-515°С, затем при 540-545°С и последующее охлаждение, отличающийся тем, что окончательную механическую обработку ведут путем двухкратной чистовой механической обработки с промежуточным и окончательным отпуском в селитровой ванне при температуре 520-540°С в течение 0,25-0,5 ч, а двухступенчатое газовое азотирование деталей проводят в постоянном магнитном поле напряженностью 100-150 Э в течение 1-2 ч с последующим охлаждением со скоростью 20-30°С/мин.
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Извещение опубликовано: 27.10.2006 БИ: 30/2006
|
||||||||||||||||||||||||||||||||||||
, ч
12 из ст. 40ХН2МА до НRСэ 32…37. Термообработанный пруток (закалка при температуре 840°С в масле, отпуск 560°С) подвергают черновой механической обработке. Деталь типа “вал” Э-8Б8.314.284 отпускают в селитровой ванне при температуре 530°С в течение 0,5 ч. Отпуск деталей производят в вертикальном положении. Повторный высокий отпуск в селитровой ванне проводят после окончательной механической обработки при температуре 530°С в течение 0,5 ч.
