Патент на изобретение №2248094

(54) УСТРОЙСТВО ПРЕОБРАЗОВАНИЯ ИЗ ДЕСЯТИЧНОЙ СИСТЕМЫ СЧИСЛЕНИЯ В ДВОИЧНУЮ

(57) Реферат:

Устройство относится к области вычислительной техники и может быть использовано в процессорах, где предусмотрена аппаратная реализация преобразований из одной системы счисления в другую. Техническим результатом является сокращение в 2 раза времени преобразования. Указанный результат достигается за счет введения в устройство, содержащее регистры десятичного и двоичного числа, двоичный сумматор и счетчик тактов, двоичного вычитающего устройства, преобразователя кода и мультиплексора байтов. 2 ил., 1 табл.

Предлагаемое изобретение относится к области вычислительной техники и может быть использовано в процессорах, где предусмотрена аппаратная реализация преобразований из одной системы счисления в другую.

Известны устройства преобразования из десятичного двоично-кодированного представления (BCD-код) в двоичный код, основанные на последовательном делении десятичного числа на 2. Цифры двоичного кода формируются, начиная с младшей, как остатки от этого деления.

Устройство преобразования содержит регистры десятичного и двоичного чисел с общей цепью сдвига вправо на 1 бит и схему коррекции, вход которой соединен с выходом десятичного регистра, а выход подключен к входу этого регистра, а также счетчик тактов по числу разрядов двоичного числа. Преобразование происходит по схеме “сдвиг-коррекция”: на каждом шаге преобразования осуществляется сдвиг регистров вправо, а затем коррекция кода в регистре десятичного числа с целью получения корректного значения частного от деления на 2.

Недостатком описанного устройства является низкая производительность, так как преобразование выполняется за n тактов сдвига и коррекции, где n – разрядность двоичного кода [1, 2].

Другой способ преобразования десятичного числа N=D_kD_k-1… D_i… D₂D₁, где k – число десятичных разрядов, D_i – i-я десятичная цифра, состоит в использовании рекуррентной формулы

При выполнении по формуле (1) в двоичной системе получаем двоичное значение N. При этом умножение двоичного числа на 10 заменяется сложением числа, сдвинутого на 3 бита влево (умножение на 8) с этим же числом, сдвинутым на 1 бит влево (умножение на 2).

Устройство преобразования (фигура 1) содержит регистры двоичного (1) и десятичного (2) чисел, мультиплексор тетрад десятичного числа (4), первый двоичный сумматор (3), второй двоичный сумматор (5) и счетчик тактов (6) по числу десятичных разрядов k.

Выход регистра двоичного числа соединен с входами двоичного сумматора 3, причем к первому входу он подключен со сдвигом на 3 бита влево, а ко второму входу – со сдвигом на 1 бит влево. Выход двоичного сумматора 3 подключен к первому входу двоичного сумматора 5, ко второму входу которого подключены выходы тетрад десятичного регистра 2 через мультиплексор тетрад десятичного числа 4, управляющий вход которого подключен к выходу счетчика тактов 6, а выход второго двоичного сумматора 5 соединен с входом двоичного регистра 1.

В каждом цикле преобразования выполняются следующие действия:

1) на входы первого двоичного сумматора (3) поступает код из двоичного регистра со сдвигом влево на 3 и 1 бит соответственно (умножение на 10), результат поступает на первый вход второго двоичного сумматора (5);

2) на второй вход второго двоичного сумматора (5) подается код очередной тетрады из десятичного регистра, начиная со старшей, результат поступает в двоичный регистр (1).

Процедура повторяется k раз, где k – разрядность десятичного регистра.

Описанное устройство является прототипом предлагаемого технического решения.

Недостатком устройства является неполное использование возможностей схемы с двумя двоичными сумматорами, полное использование которых позволило бы удвоить быстродействие устройства.

В предлагаемом техническом решении на каждом шаге обрабатывается две тетрады десятичного числа. Преобразование происходит в соответствии с выражением

где Bi – i-й байт (пара тетрад) десятичного числа. Умножение на 100 в соответствии с выражением 100=2⁷+2²-2⁵ выполняется сложением двоичного числа, сдвинутого на 7 и 2 битов влево, и вычитанием этого же числа, сдвинутого на 5 битов влево. В состав устройства вводятся двоичное вычитающее устройство и преобразователь кода. На вход преобразователя кода подается старшая тетрада очередного байта десятичного числа, выходы преобразователя кода и младшей тетрады очередного байта десятичного числа соединены со свободными входами двоичного сумматора и двоичного вычитающего устройства.

В основе предлагаемого технического решения лежит то обстоятельство, что при передаче на входы двоичного сумматора и двоичного вычитающего устройства сдвинутых кодов остаются свободными входы семи младших разрядов первого входа двоичного сумматора, два младших разряда его второго входа и пять младших разрядов второго входа двоичного вычитающего устройства. Это позволяет совместить в одном такте умножение числа на 100 и прибавление очередного байта десятичного числа.

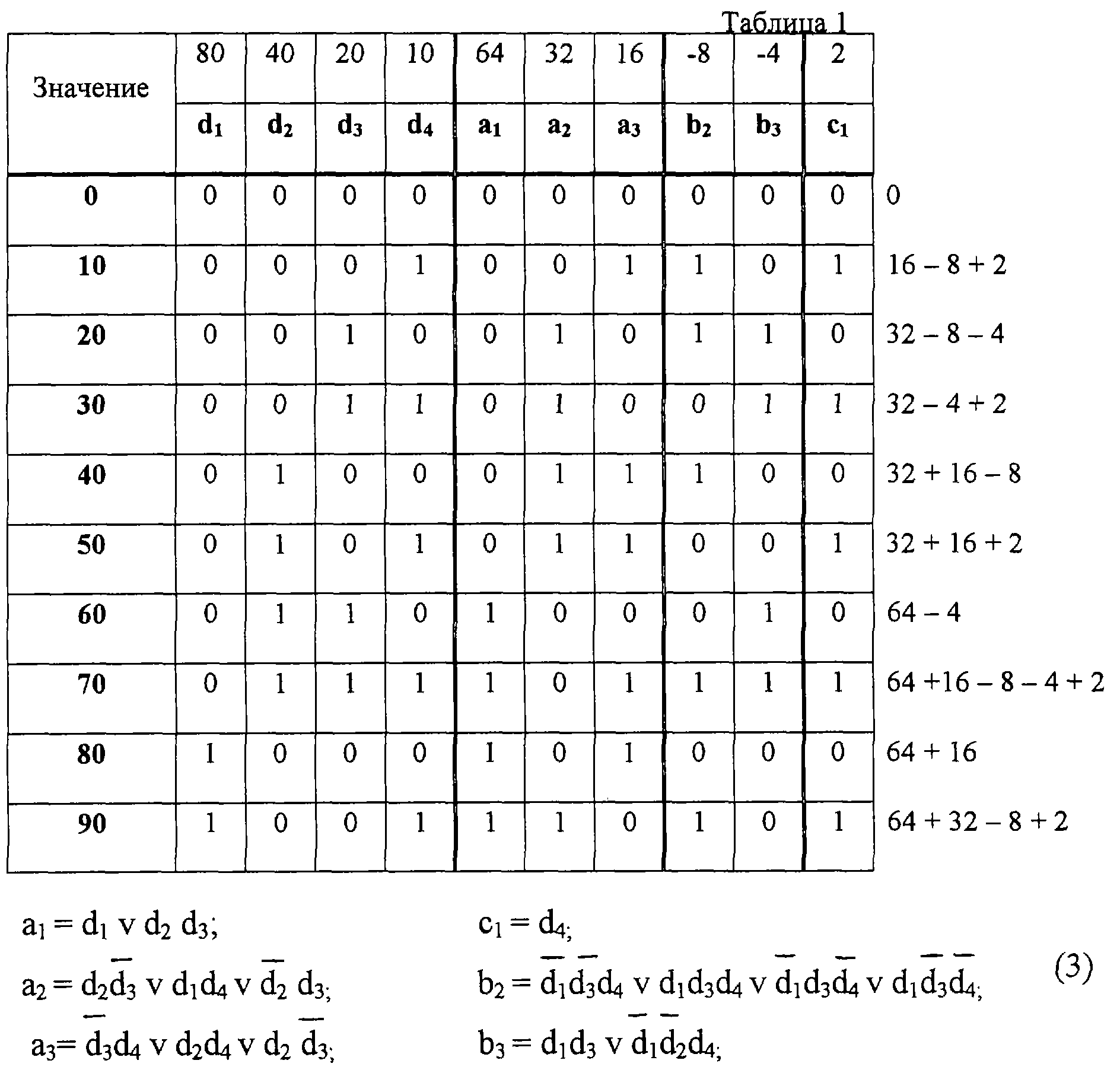

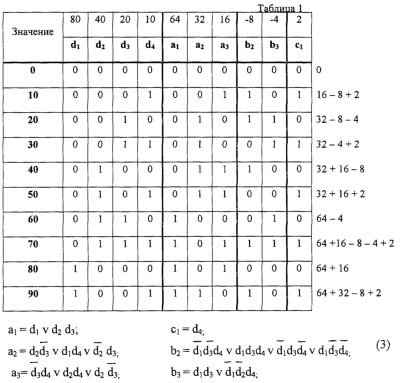

Работа преобразователя кода описывается таблицей 1 и системой логических выражений (3), где d₁, d₂, d₃, d₄ – биты старшей тетрады байта десятичного числа; a₁, a₂, а₃, a₄, а₅, a₆, a₇ – младшие (свободные) биты первого входа двоичного сумматора; c₁, c₂ – младшие (свободные) биты второго входа двоичного сумматора; b₁, b₂, b₃, b₄, b₅ – младшие (свободные) биты второго входа двоичного вычитающего устройства. Цифры над обозначениями этих переменных в таблице соответствуют их весовым значениям.

.

Преобразователь кода, осуществляющий следующие преобразования:

c₁=d₄,

где d₁, d₂, d₃, d₄ – биты старшей тетрады байта десятичного числа; а₁, а₂, а₃ – младшие биты первого входа двоичного сумматора; c₁, c₂ – младшие биты второго входа двоичного сумматора; b₂, b₃ – младшие биты второго входа двоичного вычитающего устройства, есть комбинационная схема – дешифратор.

Схема предлагаемого устройства приведена на фигуре 2, где 1 – регистр двоичного числа, 2 – регистр десятичного числа, 3 – двоичный сумматор, 4 – мультиплексор байт, 5 – двоичное вычитающее устройство, 6 – счетчик тактов, 7 – преобразователь кода.

Выход регистра двоичного числа (1) подключен к первому входу двоичного сумматора (3), причем выход разряда i регистра двоичного числа (1) соединен с входом разряда i+7 первого входа двоичного сумматора (3) соответственно, и ко второму входу двоичного сумматора (3), причем выход разряда i регистра двоичного числа (1) соединен с входом разряда i+2 второго входа двоичного сумматора (3) и ко второму входу двоичного вычитающего устройства (5), причем выход разряда i регистра двоичного числа (1) соединен с входом разряда i+5 второго входа двоичного вычитающего устройства (5) (i=1, 2,… n; n – разрядность регистра двоичного числа (1), двоичного сумматора (3) и двоичного вычитающего устройства (5). Значение n зависит и равно разрядности исходного двоично-десятичного кода, который записывается в регистр десятичного числа (2)). Выход двоичного сумматора (3) соединен с первым входом двоичного вычитающего устройства (5). Выходы байтов B_k, B_k-1,… B₂, B₁ десятичного регистра (2) через мультиплексор байт (4) подключены соответственно старшая тетрада ко входу преобразователя кода (7), а младшая тетрада к младшим разрядам первого входа двоичного сумматора (3), причем управляющий вход мультиплексора байт (4) подключен к выходу счетчика тактов (6), одна группа выходов преобразователя кода (7) (а₁a₂а₃) соединена с 5, 6 и 7 разрядами первого входа двоичного сумматора (3), вторая группа (c₁) – со вторым разрядом второго входа двоичного сумматора (3) и третья (b₂b₃) соответственно с 4 и 5 разрядами второго входа двоичного вычитающего устройства (5). Выход двоичного вычитающего устройства (5) соединен с входом регистра двоичного числа (1).

Устройство работает следующим образом. Вначале в регистр десятичного числа (2) загружается преобразуемый десятичный код, регистр двоичного числа (1) сбрасывается, а в счетчик тактов (6) заносится число пар десятичных разрядов k. Затем выполняется k тактов преобразования. В каждом из них выполняются следующие действия:

1) осуществляется выбор байта из регистра десятичного числа (2) мультиплексором байтов (4) под управлением счетчика тактов (6), начиная с B_k;

2) старшая тетрада выбранного байта поступает на вход преобразователя кода (7), на выходе которого получаем коды а₁a₂а₃, c₁ и b₂b₃;

3) на первый и второй входы двоичного сумматора (3) подаются сдвинутое на 7 и 2 бит соответственно содержимое регистра двоичного числа (1), на младшие разряды с 1 по 4 первого входа двоичного сумматора (3) подается младшая тетрада очередного десятичного байта, на разряды с 5 по 7 первого входа двоичного сумматора (3) подается с преобразователя кода преобразованный код а₁a₂а₃, на младший второй разряд второго входа двоичного сумматора (3) подается с преобразователя кода (7) преобразованный код c₁;

4) результат суммирования передается на первый вход двоичного вычитающего устройства (5), а на второй вход двоичного вычитающего устройства (5) подается сдвинутое на 5 бит содержимое регистра двоичного числа (1), а на младшие разряды с 3 по 4 второго входа двоичного вычитающего устройства (5) подается с преобразователя кода (7) преобразованный код b₂b₃;

5) результат выполнения вычитания записывается в регистр двоичного числа (1).

Операция заканчивается при обнулении счетчика.

Положительный эффект предлагаемого технического решения состоит в сокращении времени преобразования по сравнению с аналогом в 2 раза.

Литература

1. Карцев М.А. Арифметика цифровых машин. М.: Наука, 1969 г. п.1.2.4, п.5.2.2.

2. Злобин В.К., Григорьев В.Л. Программирование арифметических операций в микропроцессорах: Учебное пособие для технических вузов. – М: Высш. шк., 1991. Стр. 134, 141, 127.

Формула изобретения

Устройство преобразования из десятичной системы счисления в двоичную, содержащее регистр десятичного числа, регистр двоичного числа, двоичный сумматор и счетчик тактов, отличающееся тем, что в устройство дополнительно введены двоичное вычитающее устройство, преобразователь кода и мультиплексор байтов, управляющий вход которого подключен к выходу счетчика тактов, а информационные входы соединены с выходами соответствующих байтов регистра десятичного числа, один выход мультиплексора байтов подключен ко входу преобразователя кода, преобразователь кода осуществляет следующие преобразования а₁=d₁ d₂· d₃, c₁=d₄, где d₁, d₂, d₃, d₄ – биты старшей тетрады байта десятичного числа, a₁, а₂, а₃ – младшие биты первого входа двоичного сумматора, c₁, c₂ – младшие биты второго входа двоичного сумматора, b₂, b₃ – младшие биты второго входа двоичного вычитающего устройства, а другой – к первому входу двоичного сумматора, одна группа выходов преобразователя кода соединена с первым входом двоичного сумматора, вторая – со вторым входом двоичного сумматора и третья группа – со вторым входом вычитающего устройства, выход регистра выход разряда i регистра двоичного числа соединен с разрядом i+7 первого входа двоичного сумматора, со вторым входом двоичного сумматора, причем выход разряда i регистра двоичного числа соединен с разрядом i+2 второго входа двоичного сумматора и со вторым входом двоичного вычитающего устройства, причем выход разряда i регистра двоичного числа соединен с разрядом i+5 второго входа двоичного вычитающего устройства, где i=1… n, n – разрядность регистра двоичного числа, двоичного сумматора и двоичного вычитающего устройства, выход двоичного сумматора подключен к первому входу двоичного вычитающего устройства, выход которого подключен ко входу двоичного числа.
