Патент на изобретение №2247355

(54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ НА ПЛАСТИЧЕСКОЕ СЖАТИЕ ДЛИННОМЕРНЫХ ОБРАЗЦОВ

(57) Реферат:

Изобретение относится к испытательной технике. Устройство для испытания на пластическое сжатие длинномерных образцов состоит из основания, соосно установленных в основании нагружающего и опорного захватов для закрепления образца по его торцам, обоймы и секторов, сопряженных между собой по коническим поверхностям и кинематически связанных соответственно с основанием и образцом по цилиндрическим поверхностям. Угол конусности конических поверхностей обоймы и секторов определяют решением системы уравнений. Технический результат: повышение точности испытаний. 2 ил.

Изобретение относится к области определения физико-механических свойств материалов и может применяться в различных отраслях народного хозяйства (машиностроение, авиастроение, судостроение и др.) для изучения сопротивляемости металлов пластическому деформированию.

Известно устройство [1] для испытаний на сжатие длинномерных образцов. Оно содержит основание, соосно установленные в нем нагружающий и опорный захваты для закрепления в них образца по его торцам, сопрягаемые между собой по коническим поверхностям обойму и секторы, кинематически связанные по цилиндрическим поверхностям соответственно с основанием и образцом. К указанным захватам прикладывается деформирующее усилие и тем самым производится сжатие образца без продольного изгиба благодаря наличию обоймы и секторов. При этом основным геометрическим параметром устройства, обеспечивающим сжатие образца в условиях линейного напряженного состояния без продольного изгиба, является угол конусности конических поверхностей, по которым сопрягаются между собой обойма и секторы.

К недостаткам данного устройства относится низкая точность сжатия длинномерных образцов в условиях линейного напряженного состояния из-за невозможности определения оптимального значения угла конусности конических поверхностей обоймы и секторов.

Изобретение направлено на повышение точности сжатия длинномерных образцов в условиях линейного напряженного состояния за счет определения оптимального значения угла конусности конических поверхностей обоймы и секторов.

Это достигается тем, что угол конусности конических поверхностей обоймы и секторов определяется решением системы уравнений

где – угол конусности; f₁ f₂ – коэффициенты трения в кинематических парах соответственно обойма – основание и обойма – секторы; l₀, r₀ -соответственно исходные длина и радиус образца; Q – суммарный вес секторов; L – длина секторов; q – интенсивность распределенной нагрузки на образце; А, е₀, n – характеристики материала образца; e’ – верхний предел интегрирования.

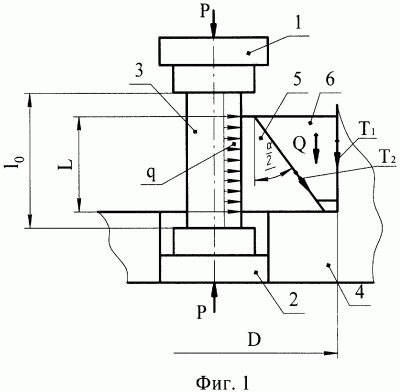

На фиг.1. представлена расчетная схема устройства для определения угла конусности ; на фиг.2 показана расчетная схема сжимаемого образца для определения интенсивности распределенной нагрузки q.

Устройство, схема которого представлена на фиг.1, включает в себя следующие основные элементы: нагружающий 1 и опорные 2 захваты, между которыми установлен образец 3; основание 4; поддерживающие секторы 5 с соосными цилиндрическим и коническим поверхностями; обойма 6 с соосными конической и цилиндрической поверхностями.

Указанные элементы образовывают следующие взаимосвязанные кинематические пары: секторы 5 – обойма 6 по конической поверхности с углом ; обойма 6 – основание 4 по цилиндрической поверхности диаметра D; образец 3 – секторы 5 по цилиндрической поверхности диаметра d.

При приложении сжимающей силы Р к нагружающему захвату 1 начинает деформироваться образец 3. Увеличение его поперечного размера вызовет действие распределенной нагрузки интенсивности q (ее можно принять постоянной по всей длине L контакта сектора с образцом) на секторы 5, вследствие чего последние будут перемещаться в радиальном направлении, вызывая при этом движение обоймы 6 вверх относительно основания 4. Свободному перемещению обоймы 6 вверх будут препятствовать силы трения T₁ и Т₂, действующие соответственно в кинематических парах обойма – основание и обойма – секторы, а также вес обоймы Q (см. фиг 1).

Для оценки угла конусности сопрягаемых конических поверхностей обоймы и секторов, при котором устройство обеспечивает равномерное сжатие образца без искривления, рассматривается условие равновесия всех действующих в устройстве сил, в результате чего получают уравнение (1).

Для определения интенсивности распределенной нагрузки q используется методика, изложенная в [2]. На фиг.2 показана расчетная схема сжатия образца. Здесь 1, 2 – соответственно нагружающий и опорный с исходными расчетной длиной l₀ и диаметром d₀ захваты; 3 – образец; 4 – распределенная нагрузка интенсивности q, вызванная действием секторов на образец и препятствующая искривлению последнего.

Рассматривается критерий положительности работы добавочных нагрузок dP и dq dz [2], который в данном случае запишется в виде

Здесь y=f(z) – изогнутая ось образца в момент начала его искривления, уравнение которой представляется соотношением

где dl – приращение длины образца; знак “-” принят в связи с тем, что распределенная нагрузка всегда направлена навстречу направлению искривления оси заготовки и потере его устойчивости. Величину сжимающей силы можно определять по формуле

Здесь F – текущая площадь поперечного сечения образца;

аппроксимированное уравнение кривой течения, где А, е₀, n – характеристики материала образца; е – накопленная деформация.

После подстановки (4)-(6) в (3) получают соотношение (2) для определения интенсивности распределенной нагрузки q.

Далее решением системы уравнений (1) и (2) при заданных значениях всех входящих в нее параметров определяют угол конусности конических поверхностей, предел интегрирования е’ можно принять равным ~ 0.02, соответствующим относительной деформации ~ 0.02.

Таким образом, предлагаемый способ определения угла конусности сопрягаемых конических поверхностей обоймы и секторов позволит назначать оптимальные значения геометрических размеров всех основных элементов устройства и тем самым обеспечивать возможность деформирования образца без искривления с достаточной точностью, а также проектировать соответствующую штамповую оснастку применительно к производственным условиям.

ИСТОЧНИКИ ИНФОРМАЦИИ

1. Авторское свидетельство СССР № 1810786, G 01 N 3/08, 23.04.1993 г. Бюл. № 15.

2. Хван Д.В. Устойчивость при пластической осадке длинномерной цилиндрической заготовки. Техника машиностроения, 1998 г., № 3, с.40-41.

Формула изобретения

Устройство для испытания на пластическое сжатие длинномерных образцов, содержащее основание, соосно установленные в основании нагружающий и опорный захваты для закрепления образца по его торцам, обойму и секторы, сопряженные между собой по коническим поверхностям и кинематически связанные соответственно с основанием и образцом по цилиндрическим поверхностям, отличающееся тем, что угол конусности конических поверхностей обоймы и секторов определяют решением системы уравнений

sin -f₂· cos =2· Q/L· q+2· f₁+f₂;

где f₁, f₂ – коэффициенты трения в кинематических парах соответственно обойма-основание и обойма-секторы;

l₀, r₀ – соответственно исходные длина и радиус образца;

L – длина секторов;

А, e₀, n – характеристики материала;

Q – суммарный вес секторов;

q – интенсивность распределенной нагрузки;

е’ – верхний предел интегрирования;

е – накопленная деформация.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 01.08.2005

Извещение опубликовано: 20.03.2007 БИ: 08/2007
