Патент на изобретение №2247170
|
||||||||||||||||||||||||||
(54) МОДИФИКАТОР
(57) Реферат:
Изобретение относится к металлургии, в частности к модифицированию серого чугуна для разностенных фасонных отливок. Модификатор содержит ферросиликобарий фракции 0,5-5,0 мас.%, гипс, фасованный в пакеты, 25-5 мас.%. Изобретение позволяет повысить усвоение ферросиликобария и серы и исключить пылеобразование от гипса, а также уменьшить отбел у чугунов и повысить механические свойства отливок. 3 табл.
Изобретение относится к металлургии литейного производства, в частности, к разработке составов серого чугуна для разностенных фасонных отливок. Известен модификатор [1], который содержит следующие компоненты, мас.%; Ферросиликобарий 25-75 Окшара 75-25 Недостатком данного модификатора является нестабильность получения положительных результатов по снижению “отбела” в отливках и повышения свойств чугуна из-за непостоянного состава окшары, так как она является отходом промышленности. Наиболее близким к предлагаемому модификатору по технической сущности и достигаемому результату является модификатор [2] следующего состава, мас. %; Ферросиликобарий 25-75 Гипс 75-25 Недостатком данного модификатора является недостаточное усвоение ферросиликобария и серы и пылеобразование в цехе при вводе пылевидного гипса в раскаленные ковши из-за выброса (выноса) пылевидного вещества горячими тепловыми потоками. Технической задачей изобретения является повышение усвоения ферросиликобария, серы и исключение пылеобразования от гипса, а также уменьшение “отбела” у “жестких” чугунов и повышение механических свойств. Техническая задача решается так, что модификатор, содержащий ферросиликобарий и серокальцисодержащий материал, содержит ферросиликобарий фракции 0,5-5,0 мм, а гипс упакован в водонепроницаемые пакеты (полиэтиленовые или другие виды водонепроницаемого материала) при следующем соотношении компонентов, мас.% Ферросиликобарий фракции 0,5-5,0 мм 75-95 Гипс, фасованный в пакеты 25-5 Аналогов, содержащих отличительные признаки предлагаемого технического решения, не обнаружено. На ГАЗе в лаборатории и в литейном цехе были проведены сравнительные опытные плавки с модифицированием чугуна в ковше с известным и предложенным модификатором. Чугун выплавляли в индукционной печи ИСТ-016 с кислой футеровкой. В качестве шихты использовали чушковые передельные чугуны, возврат чугуна СЧ24, отходы стали и ферросплавы ФС65Ба4 (ТУ 14-5-160-84), ФМн70 (ГОСТ 4655-91) и гипс (ГОСТ 125-79). Металл перегревали в печи до 1500°С и заливали образцы: клин на отбел, ступенчатый клин, заготовки для механических свойств. Чугун был следующего химсостава, %: Углерод 3,23 Кремний 1,70 Марганец 0,90 Хром 0,15 Фосфор 0,06 Сера 0,07 Примеры конкретных составов модификаторов, применяемого и известного, приведены в таблице 1, а результаты их использования приведены в таблице 2. Оба модификатора вводили на струю металла при переливе из печи в ковш. Как видно из таблицы 2, у известного модификатора (1, 2, 3) фракции 3-10 мм и вводе гипса в ковш россыпью усвоение кремния составляет 68-72% и усвоение серы 69-72%. При этом механические свойства ( У предлагаемого модификатора (оптимальные свойства у усл. №5-7) процент усвоения ФС65Ба4 увеличивается до 88-94%, а процент усвоения серы из гипса увеличивается до 84-93%, полностью отсутствует междендритный графит, механические свойства повышаются. С четвертым составом модификатора 70% ФС65Ба4+30% гипса чугун получается с отбелом и низкими свойствами. С восьмым составом модификатора 97% ФС65Ба4+3,0% гипса чугун получается с отбелом, междендритным графитом и низкими механическими свойствами. Девятый и десятый составы 75-80% ФС65Ба4 фракцией меньше 0,5 мм + 15-20% гипса и 11,12 варианты с вводом 15-20% гипса россыпью +75-80% ФС65Ба4 имеют недостаточное усвоение кремния и серы, отбел и низкие механические свойства. Самые оптимальные свойства у чугуна получили в 5-7 вариантах предлагаемого модификатора (таблица 2). Оптимальная добавка предлагаемого комплексного модификатра находится в пределах 0,3-0,4%. В литейном цехе ГАЗа были проведены производственные испытания предлагаемого модификатора в сравнении с известными. Отливались детали типа колесных цилиндров, клин на отбел и заготовки Модификатор с усл. 2 состава 75% ФС65Ба4 (фракции 0,5-5,0 мм) + 25% гипса, упакованного в пакеты, по эффективности снижения отбела превосходит модификатор с усл. 1 состава 75% ФС65Ба4 фракцией 3-10 мм +25% гипса россыпью в 3 реза и повышает прочностные свойства чугуна на 15-18%. Список литературы. 1. Ю.А.Зиновьев и др. “Модификатор серого чугуна”. А.С. 1675376. МКИ С 22 С 35/00. 2. Ю.А.Зиновьев и др. “Модификатор”. А.С. 2151213. МКИ С 22 С 35/00.
Формула изобретения

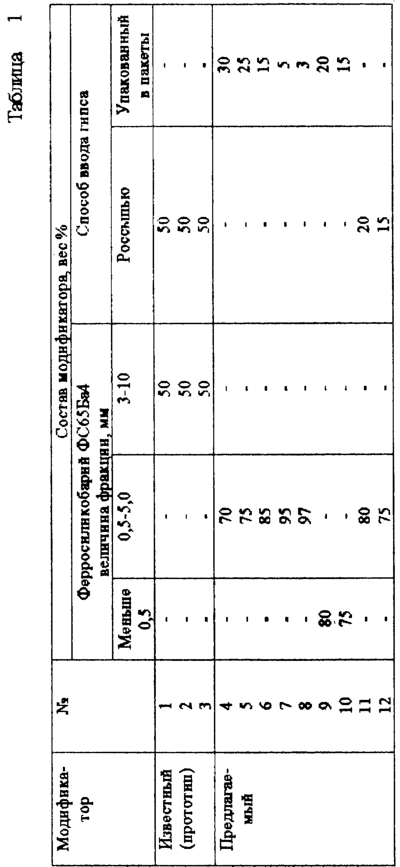

Модификатор серого чугуна, содержащий ферросиликобарий и пылевидный гипс, отличающийся тем, что он содержит ферросиликобарий фракции 0,5-5,0 мм и фасованный в пакеты гипс при следующем соотношении компонентов, мас.%: Ферросиликобарий фракции 0,5-5,0 75-95 Гипс, фасованный в пакеты 25-5
|
||||||||||||||||||||||||||

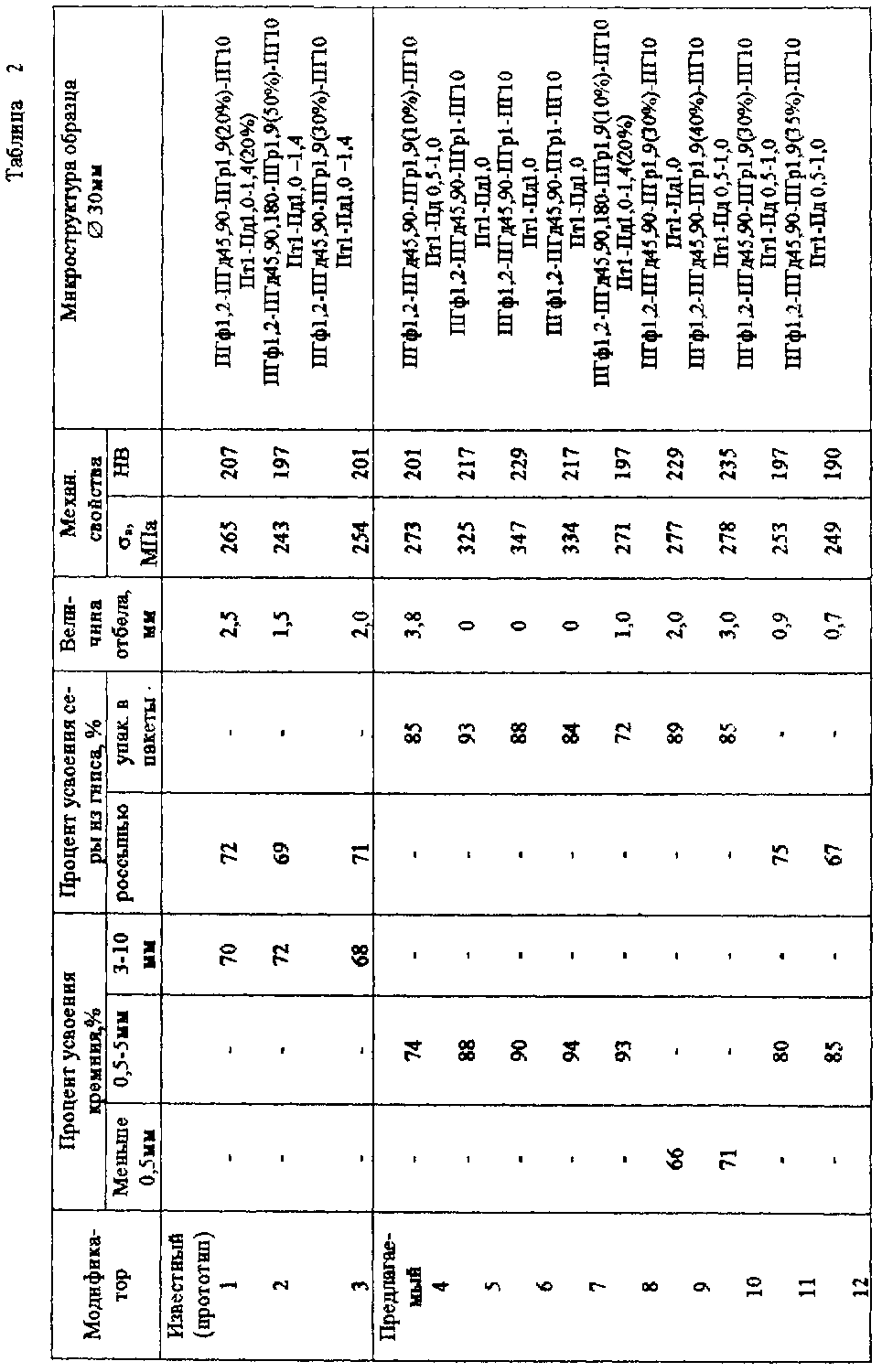

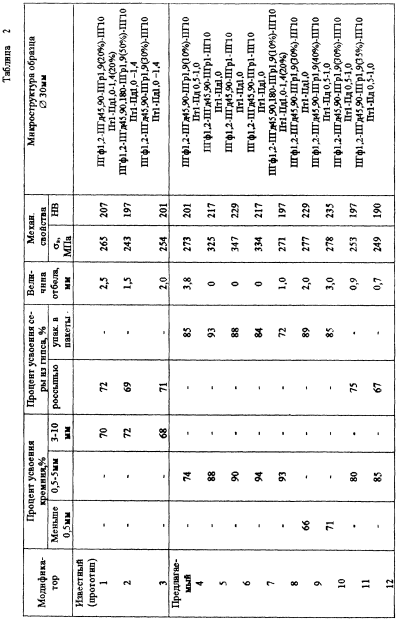

в) были 243-265 МПа при 20-50% междендритного графита, величина отбела 1,5-2,5 мм.

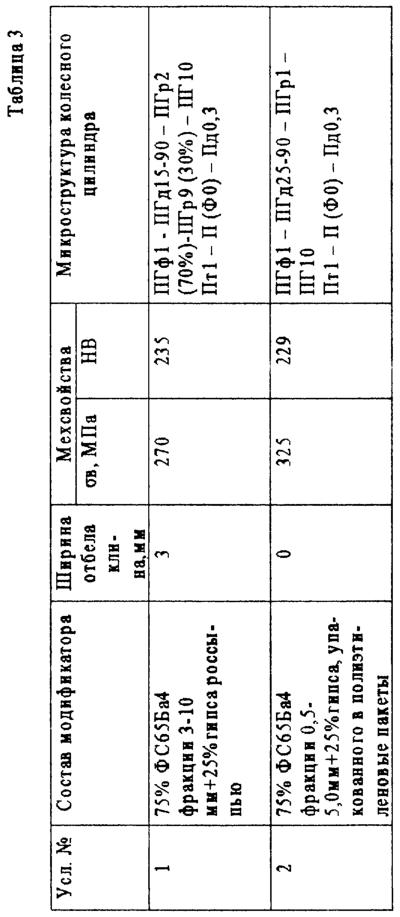

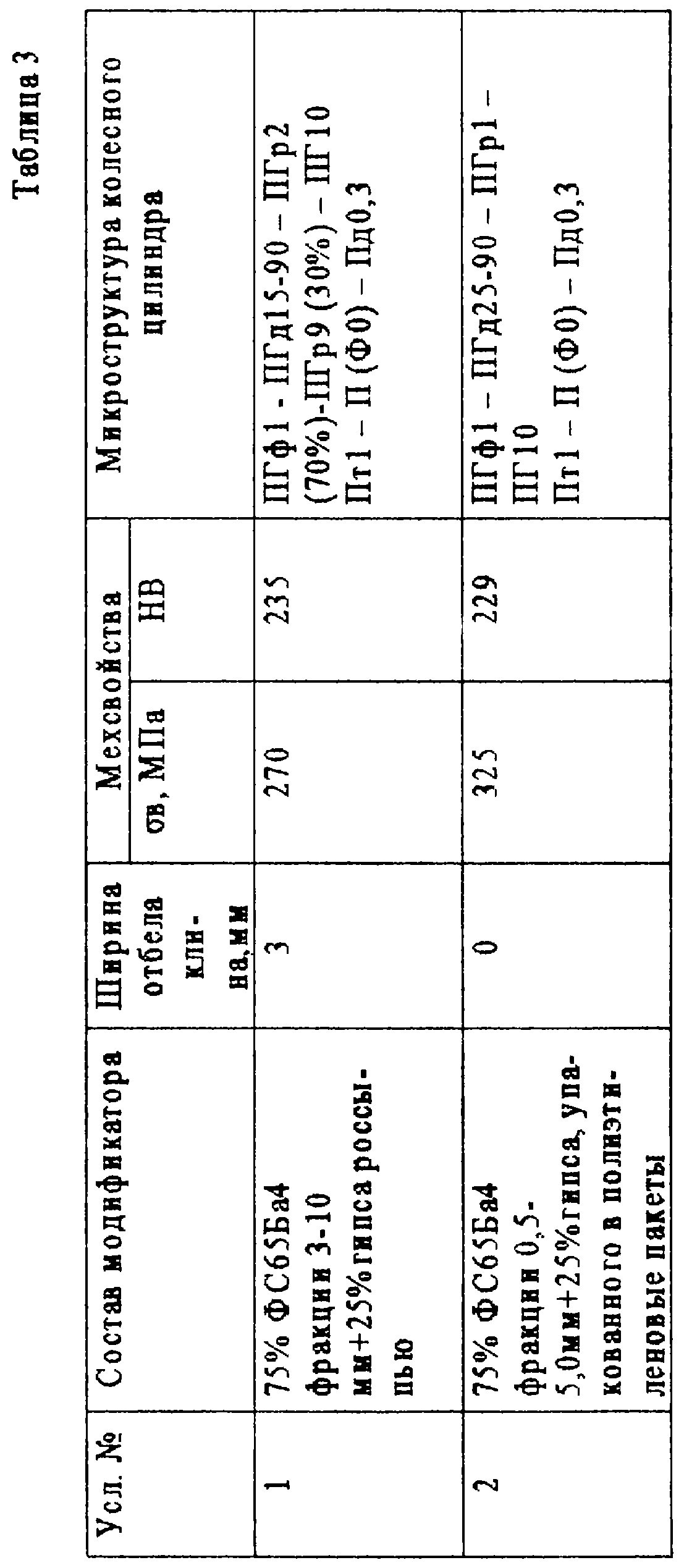

30 мм дли вырезки образцов на предел прочности на разрыв. Результаты исследования сведены в таблицу 3.
