Патент на изобретение №2247095

(54) ГИДРАВЛИЧЕСКИ ТВЕРДЕЮЩАЯ МАССА КОРУНДОВОГО СОСТАВА

(57) Реферат:

Изобретение относится к металлургической промышленности, в частности к установкам внепечной обработки стали. Гидравлически твердеющая масса содержит, мас.%: 2,5-5 высокоглиноземистого цемента, 18-25 глинозема, 1,5-3 модифицирующей добавки, электрокорунд – остальное. В качестве модифицирующей добавки используют предварительно синтезированный материал с содержанием Al₂О₃ 45-55% и СаО 42-52%. Изобретение позволяет снизить открытую пористость и повысить механическую прочность огнеупора, обожженного при 1600⁰С. 2 табл.

Изобретение относится к производству огнеупоров для тепловых агрегатов черной и цветной металлургии, в частности к установкам внепечной обработки стали.

В установках внепечной обработки стали безобжиговая футеровка, изготовленная из огнеупорной массы, находится в контакте с расплавленными металлом и шлаком, имеющими температуру ~1600°С. Поэтому стойкость в службе безобжиговой футеровки будет определяться качественными показателями, приобретенными ее в процессе эксплуатации при температуре 1600°С.

Ближайшим аналогом, принятым за прототип, является гидравлически твердеющая масса, содержащая в качестве модифицирующей добавки ильменитовый концентрат при следующем соотношении компонентов, маc.%:

высокоглиноземистый цемент 13-20

ильменитовый концентрат 0,7-3,0

электрокорунд остальное

[Пат. 2098386, МПК С 04 В 35/10].

Ильменитовый концентрат имеет следующий химический состав, мас.%:

ТiO₂ 60,8 FeO 29,0 SiO₂ 3,7, Аl₂О₃ 2,4 MgO 0,3, Cr₂О₃ 1,5, MnO₂ 0,3, CaO 0,2, m_прк=2,4.

Недостатком прототипа является высокая открытая пористость и низкая механическая прочность.

Задачей заявленного технического решения является уменьшение открытой пористости и повышение предела прочности при сжатии после обжига при 1600°С огнеупора, изготавливаемого из гидравлически твердеющей массы корундового состава.

Поставленная задача решается использованием предварительно синтезированной модифицирующей добавки, содержащей 45-55% (маc.) Аl₂O₃ и 42-52% (маc.) CaO при следующем соотношении компонентов, маc.%:

высокоглиноземистый цемент 2,5-5

глинозем 18-25

модифицирующая добавка 1,5-3

электрокорунд остальное.

Пример. Для изготовления образцов использовали:

– электрокорунд по ТУ 3988-064-00224450-94 (массовая доля, %: Аl₂О₃ 99,6, Fе₂O₃ 0,04, SiO₂ 0,1, Na₂O 0,2)

– глинозем неметаллургический по ГОСТ 30559-98 (массовая доля, %: Аl₂O₃ 99,5, Fе₂O₃ 0,03, SiO₂ 0,1, Na₂O+K₂O 0,3, m_прк=2,4)

– высокоглиноземистый цемент по ТУ 5737-006-00284345-99 (массовая доля, %: Аl₂О₃ 75,6, CaO 23,1, Fе₂O₃ 0,15, SiO₂ 0,6, Na₂O+ K₂O 0,14)

– модифицирующая добавка (массовая доля, %: Аl₂О₃ 49,8, CaO 49,2).

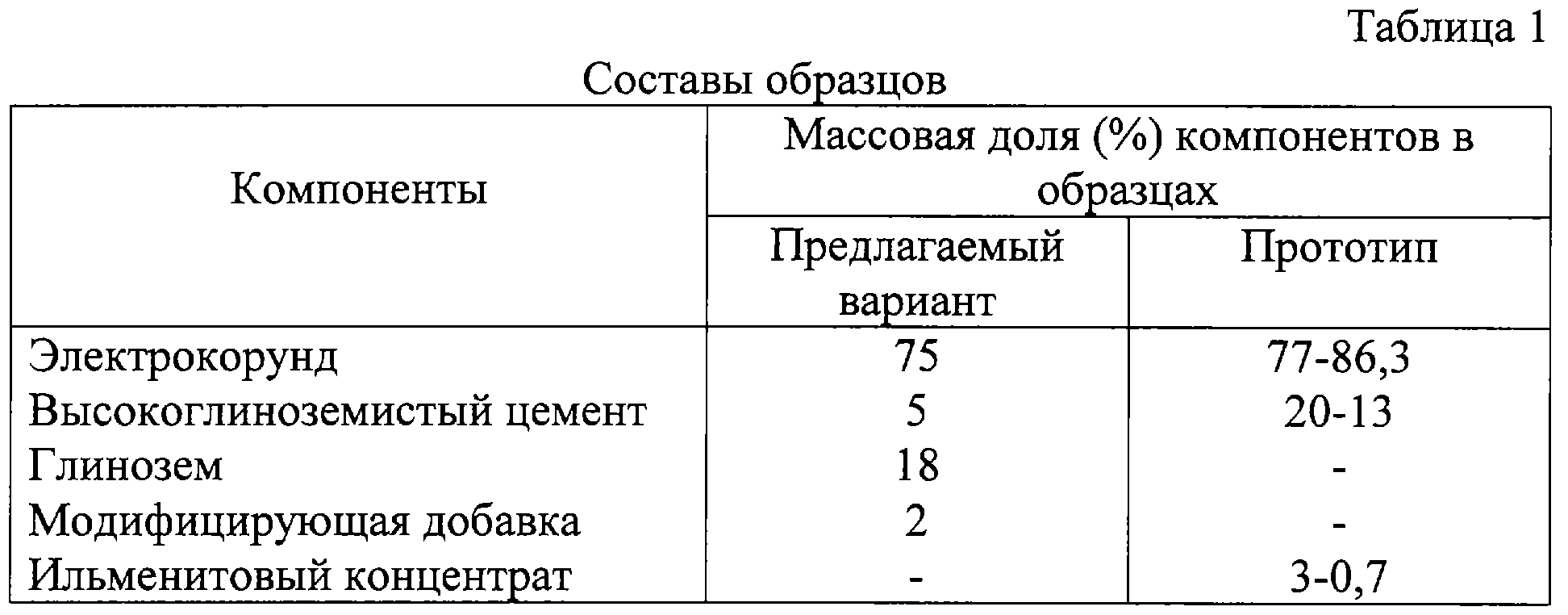

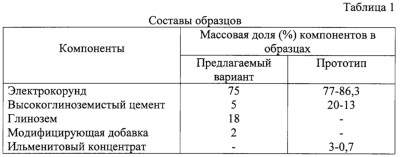

Указанные материалы смешивали в соотношениях, указанных в табл. 1, затем смеси увлажняли водой в количестве 8% (сверх 100% сухой смеси) и перемешивали до однородного состояния. Увлажненную массу набивали в разъемные металлические формы. После 3 суток твердения образцы сушили при 110-120°С и обжигали при 1600°С с выдержкой в течение 4 ч. После обжига определяли их показатели, которые приведены в табл.2.

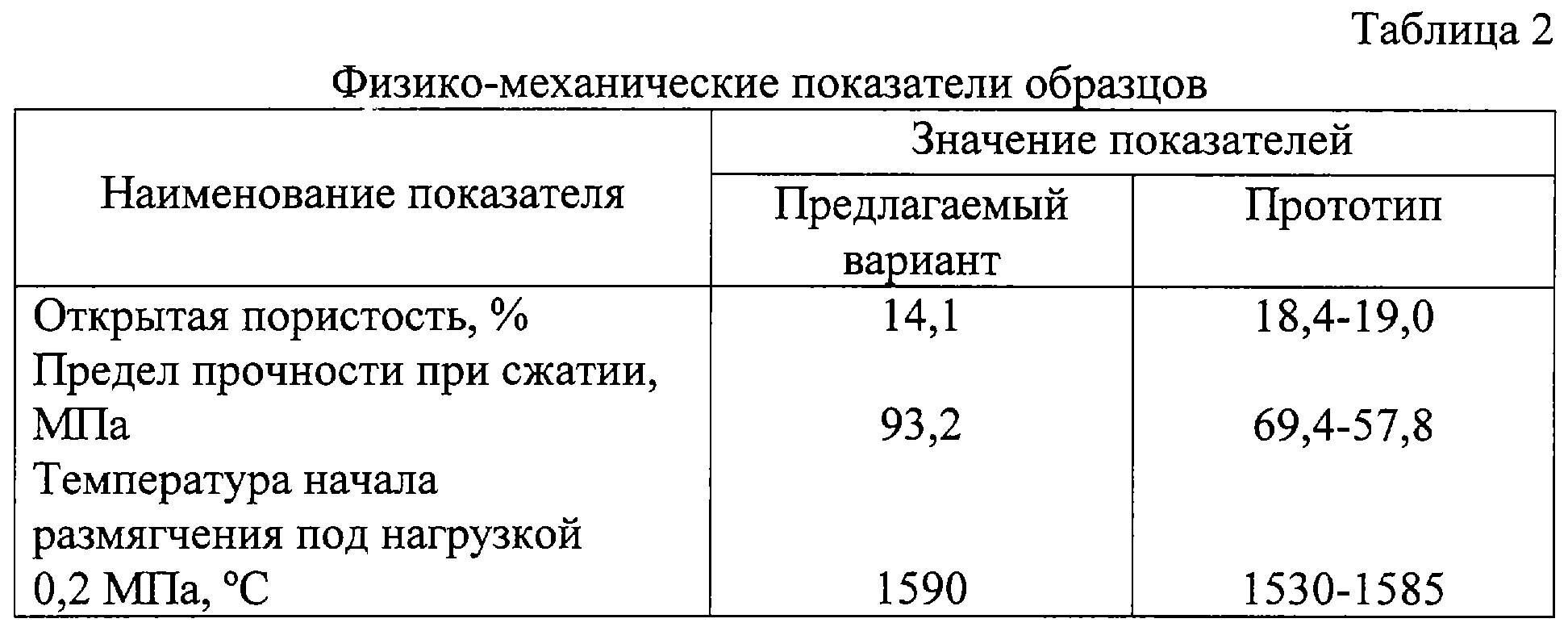

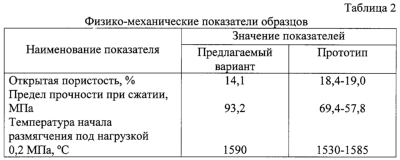

Анализ данных, приведенных в табл.2, показывает, что применение предварительно синтезированной модифицирующей добавки в корундовой гидравлически твердеющей массе позволяет снизить открытую пористость образцов на 23,4% и повысить их предел прочности при сжатии на 25,5% по отношению к прототипу.

Формула изобретения

Гидравлически твердеющая масса корундового состава, включающая электрокорунд, высокоглиноземистый цемент, глинозем и модифицирующую добавку, отличающаяся тем, что в качестве модифицирующей добавки она содержит предварительно синтезированный материал с содержанием Аl₂О₃ 45-55% и СаО 42-52% при следующем соотношении компонентов, маc.%:

Высокоглиноземистый цемент 2,5-5

Глинозем 18-25

Модифицирующая добавка 1,5-3

Электрокорунд Остальное

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 15.04.2007

Извещение опубликовано: 27.02.2008 БИ: 06/2008
