Патент на изобретение №2247061

(54) УСТРОЙСТВО РЕГУЛИРОВКИ СИДЕНЬЯ ЛЕТЧИКА

(57) Реферат:

Изобретение относится к авиационной технике, в частности, к устройствам регулировки сидений летчиков. Регулируемое сиденье летчика содержит каркас сиденья, закрепленный на самолете, бобышки, приводное устройство регулировки сиденья с ходовым винтом. На перемещаемом сиденьи слева и справа в пазах установлены синхронизированные между собой ходовые винты устройства регулировки сиденья, проходящие через закрепленные на каркасе сиденья указанные бобышки и соединенные с приводом установленного на перемещаемом сиденьи устройства регулировки сиденья для перемещения его вперед – вверх или назад – вниз. Технический результат – приближение летчика к органам управления при подъеме сиденья вверх (для летчиков малых ростов) и удаление – при опускании сиденья. 1 ил.

Изобретение относится к системам регулировки положения сидений в кабинах и может быть использовано, например, в катапультных системах, устанавливаемых на самолетах для спасения летчиков в аварийных ситуациях.

Известна система регулировки сидений по росту, примененная на катапультных креслах типа К-36 (Руководство по технической эксплуатации № ЗАБ – 9200 – ОРЭ, дата публикации 21.01.82 г.), состоящая из электромеханического привода, установленного на неподвижной части кресла и осуществляющего перемещение кресла по бобышкам в направляющих, принадлежащих самолету, вдоль стреляющего механизма, осуществляющего выброс кресла при катапультировании и установленного, как правило, с наклоном назад.

Недостатком прототипа является способ регулировки, у которого из-за установки кресла с наклоном назад при подъеме кресла вверх происходит перемещение его назад и удаление летчика от органов управления и приборной доски.

Технической задачей заявляемого изобретения является устранение указанного недостатка и обеспечение перемещения летчика вперед при подъеме вверх.

Поставленная задача решается тем, что в отличие от известной системы регулировки по росту, содержащей электромеханический привод, расположенный на неподвижной части кресла, закрепленной на самолете, и приводящий во вращение винт, по которому перемещается обойма, соединенная с сиденьем, которое своими бобышками перемещается в направляющих, установленных на самолете, в предлагаемом устройстве синхронизированные ходовые винты и механизм их вращения расположены на перемещаемом сиденьи, ходовые винты проходят сквозь бобышки, расположенные в пазах сиденья слева и справа и установленные на неподвижной части сиденья, закрепленной на самолете.

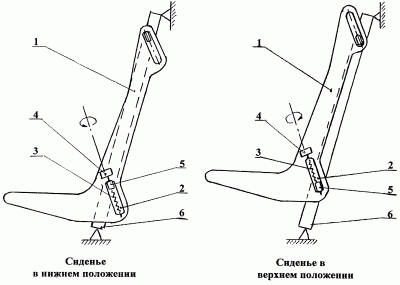

Сущность изобретения поясняется чертежом, где показана схема устройства регулировки сиденья.

Регулируемое сиденье 1 слева и справа имеет пазы 2, в которых расположены синхронизированные ходовые винты 3, приводимые во вращение механизмом 4. Ходовые винты 3 ввернуты в бобышки 5, установленные в пазах 2 неподвижной части сиденья 6.

Работа системы осуществляется следующим образом. Для регулировки сиденья с помощью механизма 4 приводятся во вращение ходовые винты 3, которые вместе с сиденьем 1 перемещаются относительно бобышек 5, установленных в пазах 2 и закрепленных на неподвижной части 6 сиденья. В зависимости от направления вращения ходовых винтов 3 осуществляется перемещение сиденья 1 вперед-вверх или назад-вниз.

Формула изобретения

Регулируемое сиденье летчика, содержащее каркас сиденья, закрепленный на самолете, бобышки, приводное устройство регулировки сиденья с ходовым винтом, отличающееся тем, что на перемещаемом сиденьи слева и справа в пазах установлены синхронизированные между собой ходовые винты устройства регулировки сиденья, проходящие через закрепленные на каркасе сиденья указанные бобышки и соединенные с приводом установленного на перемещаемом сиденьи устройства регулировки сиденья для перемещения его вперед – вверх или назад – вниз.

РИСУНКИ
