Патент на изобретение №2246716

(54) СПОСОБ КОНТРОЛЯ СТЕПЕНИ ИЗНОСА ДЕТАЛЕЙ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ, РАБОТАЮЩИХ В ПРИСУТСТВИИ СМАЗОЧНОГО МАТЕРИАЛА

(57) Реферат:

Изобретение относится к способам определения степени износа деталей двигателя внутреннего сгорания, работающего в присутствии смазочного материала, безразборным методом. Способ контроля степени износа деталей двигателя внутреннего сгорания заключается в том, что в ходе эксплуатации двигателя отбирают пробы смазочного материала, определяют в них методом спектрального анализа концентрации выделившихся в процессе износа таких элементов, как железо, медь, олово, свинец, хром, и последовательно для каждой детали с учетом процентного содержания элементов, являющихся преимущественными в составе материала каждой детали, судят о степени износа деталей. При этом для тепловозного дизеля 10Д100 дополнительно определяют концентрацию магния, никеля и молибдена, определяют процентное содержание остальных элементов, входящих в состав материала каждой детали, а процентное содержание элементов, являющихся преимущественными в составе материала каждой детали, определяют с учетом процентного содержания остальных элементов материалов ранее контролируемых деталей. Данное изобретение направлено на повышение точности оценки степени износа контролируемых деталей. 2 табл.

В настоящее время известен ряд методов диагностирования технического состояния и контроля степени износов деталей двигателей безразборным методом, который основан на использовании значений концентраций элементов износа в смазочном материале. Известен способ контроля, в основу которого положена вероятностная модель Байеса /1/. Техническое состояние двигателя оценивается по диагностическому коэффициенту, рассчитываемому на основе анализа диагностической матрицы, содержащей до 3000 значений, с выдачей результата в форме: норма, отказ 1-го уровня, отказ 2-го уровня, отказ 3-го уровня. Такая информация позволяет лишь ориентировочно судить об износе деталей и не дает представление о конкретных размерах детали.

Наиболее близок по своей цели к предлагаемому методу метод, основанный на определении концентрации в масле железа, определении количества изношенного железа, распределении этого количества по группам деталей на основе предварительного изучения интенсивности поступления этого элемента с отдельных групп и определении степени износа деталей [2]. В ходе эксплуатации отбирают пробы смазочного масла и определяют в них концентрацию железа. По полученным значениям концентраций подсчитывают количество изношенного с деталей железа на момент контроля. Полученное количество железа распределяют по узлам двигателя в следующем соотношении:

цилиндровые втулки – 60%

поршневые кольца – 30%

шейки коленвала – 7%

поршневые пальцы – 3%

По объемам железа судят о степени износа каждой группы деталей.

Целью изобретения является повышение точности оценки степени износа контролируемых деталей.

Сущность метода заключается в том, что в процессе эксплуатации через определенные промежутки времени отбирают пробы смазочного масла, регистрируют концентрации элементов продуктов износа, причем количество регистрируемых элементов устанавливается для каждого типа двигателя индивидуально.

В процессе эксплуатации тепловозного дизеля, например типа 10Д100, регистрируют концентрации следующих элементов: железо, медь, олово, свинец, хром, никель, магний, молибден. По значениям концентраций, наработке дизеля и количеству доливов смазочного масла определяют количество изношенных с деталей элементов.

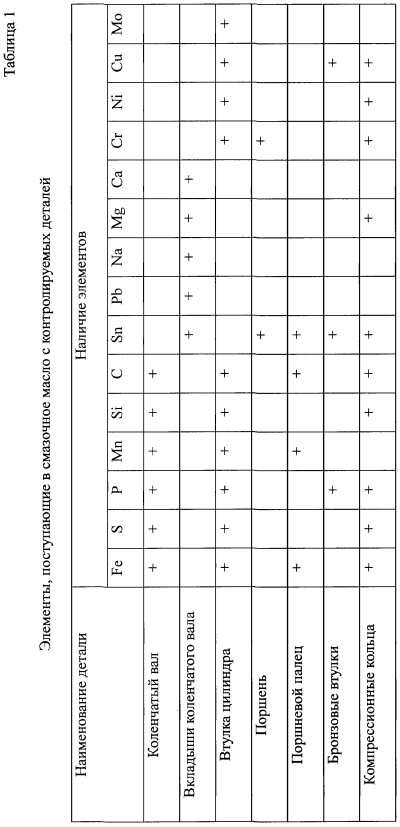

В табл.1 представлен состав элементов, поступающих в смазочное масло с контролируемых деталей в процессе эксплуатации. Для оценки степени износа конкретной группы деталей необходимо определить количество металла, изношенного именно с этой группы. Подсчет количества изношенного металла производится по известным значениям объемов характерных элементов, поступивших в смазочное масло, и их процентным содержаниям в материалах деталей. Ниже приведена последовательность реализации метода оценки степени износа деталей дизеля типа 10Д100:

ШАГ 1 – ввод текущих значений концентраций Fe, Pb, Sn, Сu, Cr, Ni, Mg, Mo.

ШАГ 2 – расчет объемов контролируемых элементов (V_Fе, v_Pb, V_Sn, v_cu, V_Cr, V_Mg, V_Mo) по текущим значениям концентраций, наработке дизеля и количеству доливов.

ШАГ 3 – весь объем Pb изношен с вкладышей коленчатого вала, следовательно, износ вкладышей оценивается по Pb

I_вкл=f(V_Pb)

ШАГ 4 – в материале вкладышей кроме Pb содержатся такие контролируемые элементы, как Sn и Mg. По известным значениям процентного содержания этих элементов в материале вкладышей определяем объемы этих элементов, изношенных с вкладышей коленчатого вала:

ШАГ 5 – Mg содержится в материале вкладышей и компрессионных колец. Следовательно, объем Mg, изношенного с компрессионных колец, определится как:

Износ компрессионных колец оценивается по объему магния

ШАГ 6 – в материале компрессионных колец кроме Mg содержатся Fe, Sn, Cr, Ni, Cu. По известному объему Mg, изношенного с колец, и процентному составу материала колец определяем объемы всех элементов, изношенных с колец:

ШАГ 7 – так как элемент Мо содержится только в материале цилиндровой втулки, следовательно, износ цилиндровой втулки оценивается по объему изношенного Мо.

ШАГ 8 – по известному процентному содержанию элементов в материале втулки и ранее определенному , рассчитываем объемы элементов, изношенных с цилиндровой втулки:

ШАГ 9 – рассчитываем объем Ni, изношенного с поршневого пальца:

ШАГ 10 – износ поршневого пальца оценивается по объему ранее определенного, изношенного Ni:

ШАГ 11 – по известному процентному содержанию элементов в материале поршневого пальца рассчитываются и :

ШАГ 12 – с учетом ранее выполненных операций рассчитывается объем Сr, изношенного с головки поршня:

ШАГ 13 – износ головки поршня оценивается по определенному объему Сr:

ШАГ 14 – с учетом ранее проведенных операций рассчитывается объем Сu, изношенный с бронзовых втулок вставки поршня и верхней головки шатуна:

ШАГ 15 – оценивается износ бронзовых втулок по :

ШАГ 16 – по известному процентному составу материала бронзовых втулок и ранее определенному рассчитывается объем Sn, изношенный с бронзовых втулок:

ШАГ 17 – с учетом ранее выполненных операций определяется объем Sn, изношенного с тронка поршня:

ШАГ 18 – износ тронка поршня оценивается по объему изношенного Sn:

ШАГ 19 – с учетом ранее выполненных операций рассчитывается объем железа, изношенного с шеек коленчатого вала:

ШАГ 20 – износ шеек коленчатого вала оценивается по объему изношенного железа:

Способ подтверждается результатами эксперимента. Под контролем находился дизель типа 10Д100 №17247 МА с начала эксплуатации до проведения ремонта. Наработка дизеля составила 170 тыс. км. В табл.2 приведены текущие значения концентраций контролируемых элементов и количество доливов смазочного масла.

При распределении объема железа в соответствии с /2/ получаем, мм³:

цилиндровые втулки – 50572;

поршневые кольца – 25286;

шейки коленвала – 5900;

поршневые пальцы – 2528.

В результате расчетов получены объемы элементов, изношенных с контролируемых деталей, мм³:

железо – 84286;

медь – 9696;

олово – 8861;

хром – 5002;

свинец – 17275;

магний – 1843;

молибден – 1421;

никель – 1449.

При оценке по предлагаемому методу объемы железа распределяются следующим образом, мм³:

цилиндровые втулки – 48138;

поршневые кольца – 23182;

шейки коленвала – 9645;

поршневые пальцы – 3321.

Следовательно реализуется возможность оценки степени износа по уточненным объемам одного характерного элемента, относящегося к конкретной контролируемой детали. Объем железа, изношенного с деталей, скорректирован (уточнен):

для цилиндровых втулок на 4,8%;

для поршневых колец на 8%;

для шеек коленчатого вала на 39%;

для поршневых пальцев на 24%.

Источники информации

1. Диагностика технического состояния дизелей. М., Транспорт, 1977, с.56.

2. Соколов А.И. Диагностика судовых двигателей по параметрам работающего масла. Двигателестроение, 1980, №11, с.46-48.

Формула изобретения

Способ контроля степени износа деталей двигателя внутреннего сгорания, работающих в присутствии смазочного материала, заключающийся в том, что в ходе эксплуатации двигателя отбирают пробы смазочного материала, определяют в них методом спектрального анализа концентрации выделившихся в процессе износа таких элементов, как железо, медь, олово, свинец, хром, и последовательно для каждой детали с учетом процентного содержания элементов, являющихся преимущественными в составе материала каждой детали, судят о степени износа деталей, отличающийся тем, что для тепловозного дизеля 10Д100 дополнительно определяют концентрацию магния, никеля и молибдена, определяют процентное содержание остальных элементов, входящих в состав материала каждой детали, а процентное содержание элементов, являющихся преимущественными в составе материала каждой детали, определяют с учетом процентного содержания остальных элементов материалов ранее контролируемых деталей.

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 25.03.2008

Извещение опубликовано: 27.03.2010 БИ: 09/2010
