Патент на изобретение №2246655

(54) РАБОЧИЙ ОРГАН МАШИНЫ ДЛЯ ПОДКОПА ТРУБОПРОВОДА

(57) Реферат:

Изобретение относится к строительству и используется для вскрытия магистральных трубопроводов при их ремонте. Рабочий орган машины для подкопа трубопровода содержит оснащенные зубьями роторы, размещенные симметрично относительно оси трубопровода и снабженные приводом и механизмом для их сведения и разведения. Каждый ротор снабжен расположенным за ним по ходу движения машины очистным устройством, которое закреплено на неподвижной части рабочего органа статично или с возможностью его вращения. Очистные элементы постоянно взаимодействуют с наружной поверхностью ротора. Повышает производительность вскрышных работ. 1 ил.

Изобретение относится к землеройным машинам, а именно к рабочим органам машин для подкопа, предназначенным для вскрытия магистральных трубопроводов при их ремонте в трассовых условиях.

Из описания к патенту РФ №2146784 “Машина для удаления грунта из-под магистрального нефте(газо)-трубопровода”, МПК F 16 L 1 1/028, опубл. 20.03.00, бюл. №8 (прототип), – известна машина для подкопа, оснащенная рабочим органом в виде двух роторов с зубьями (в описании – ножи), симметрично размещенных относительно оси трубопровода, снабженных приводом и устройством для сведения и разведения роторов (в описании захваты).

При работе машины вращающиеся роторы с зубьями разрыхляют грунт под трубопроводом и перемещают его в углубления дна траншеи Как правило, зубья или другие разрыхляющие элементы расположены на роторе рядами в шахматном порядке, при этом в ряду устанавливается несколько зубьев, а режущие кромки зубьев перекрывают междурядья. Большое количество зубьев на рабочем органе обусловливает высокую энергоемкость процесса разрушения грунта, приводит к их залипанию как в вязких грунтах, так и в обычных, что снижает работоспособность рабочего органа и приводит к необходимости периодической очистки поверхности ротора вручную в стесненных условиях траншеи.

Поиски решения этого вопроса за счет увеличения промежутков между зубьями частично улучшают положение только в определенных грунтовых условиях.

Задача изобретения – повышение эффективности разработки грунта рабочим органом: снижение энергоемкости и напорных усилий при подкопе под трубопроводом за счет исключения запинания зубьев грунтом путем принудительной очистки налипающего грунта.

Поставленная задача решается за счет того, что в рабочем органе машины для подкопа трубопровода, включающем роторы, оснащенные зубьями, размещенными симметрично относительно оси трубопровода, снабженными приводом и механизмом для их сведения и разведения, каждый ротор снабжен очистным устройством, закрепленным на неподвижной части рабочего органа статично или с возможностью его вращения и расположенным за ротором по ходу движения машины, с очистными элементами, постоянно взаимодействующими с наружной поверхностью ротора.

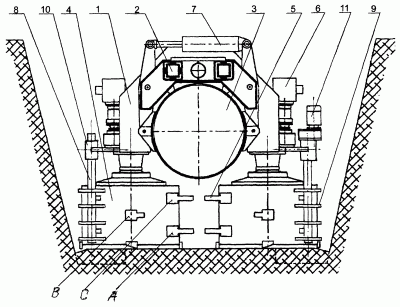

Преимущества изобретения и его конструктивные особенности поясняются чертежом, где показаны вид спереди на рабочий орган с очистным устройством, закрепленным статично (без привода) относительно вертикальной осевой плоскости трубопровода, левая часть; вид спереди на рабочий орган с очистным устройством, оснащенным приводом вращения относительно вертикальной осевой плоскости трубопровода, правая часть.

Рабочий орган 1 машины 2 для подкопа трубопровода 3 включает роторы 4 с зубьями 5. Роторы 4 размещены симметрично относительно оси трубопровода 3 по обе его стороны и снабжены приводом 6 вращения и механизмом 7 для сведения и разведения роторов 4 и охвата трубопровода 3.

Схема расположения зубьев 5 на роторе 4 может быть разной, например рядами А, В, С с промежутками между рядами в горизонтальной плоскости или по винтовой линии, с промежутками между винтовыми линиями.

Каждый ротор 4 оснащен очистным устройством 8 с очистными элементами 9, например щетками. Очистное устройство 8 закреплено на неподвижном кронштейне 10 рабочего органа 1, установлено за ротором 4 по ходу движения машины 1 и может иметь различные варианты исполнения: без привода со щетками 9 при статичном закреплении и с приводом 11 с такими же щетками 9.

Возможны и другие варианты очистного устройства.

Очистные элементы 9 (щетки) очистного устройства 8 размещены в промежутках между рядами зубьев 5 ротора 4.

Наружные габариты очистного устройства 8 по очистным элементам (щеткам) 9 не превышают наружные габариты рабочего органа 1 по зубьям 5 роторов 4.

Работает рабочий орган 1 машины 2 следующим образом.

Перед установкой на трубопровод 3 рабочие органы 1 с роторами 4 разводятся в стороны с помощью механизма 7, далее машина 2 устанавливается на трубопровод 3, и рабочие органы 1 сводятся с включенным приводом 6 роторов 4 до рабочего положения.

Машина 2 поступательно перемещается вдоль трубопровода 3 и с помощью роторов 4 подкапывает грунт под трубопроводом 3. Очистное устройство 8 в любом варианте исполнения закрепляется на кронштейне 10 за ротором 4 по направлению перемещения машины 2. Очистное устройство 8 с приводом 11 или без него с помощью очистных элементов щеток 9, находясь в контакте с наружной поверхностью вращающегося ротора 4, производит очистку налипшего в промежутках между зубьями 5 на роторе 4 грунта.

С помощью предлагаемой конструкции повышается эффективность работы рабочего органа машины. За счет исключения залипания зубьев грунтом параметры процесса разработки грунта под трубопроводом, энергоемкость и напорные усилия поддерживаются постоянными.

Таким образом, очистка роторов производится принудительно без остановки машины.

Формула изобретения

Рабочий орган машины для подкопа трубопровода, включающий роторы, оснащенные зубьями, размещенные симметрично относительно оси трубопровода, снабженные приводом и механизмом для их сведения и разведения, отличающийся тем, что каждый ротор снабжен очистным устройством, закрепленным на неподвижной части рабочего органа статично или с возможностью его вращения и расположенным за ротором по ходу движения машины, с очистными элементами, постоянно взаимодействующими с наружной поверхностью ротора.

РИСУНКИ
