Патент на изобретение №2246598
|
||||||||||||||||||||||||||
(54) ОПОРНЫЙ УЗЕЛ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННОЙ РАМЫ
(57) Реферат:
Изобретение относится к строительству и может быть использовано при строительстве промышленных и сельскохозяйственных зданий и сооружений. Технический результат заключается в более полном использовании прочностных свойств конструкции за счет сохранения усилия предварительного напряжения. Для решения поставленной задачи в опорном узле предварительно напряженной рамы, включающем стойку рамы, опертую на фундамент, контрфорс, связывающий стойку с верхним поясом рамы, согласно изобретению опорный узел снабжен промежуточной опорой в виде металлической пластины, установленной на фундаменте с возможностью свободного вращения, стойка рамы шарнирно оперта на металлическую пластину, при этом один конец металлической пластины шарнирно оперт на фундаментный блок, другой конец пластины шарнирно связан с контрфорсом, а стойка рамы установлена в башмаке, снабженном шарниром, взаимодействующим с упорами, расположенными на металлической пластине. 3 ил.
Изобретение относится к строительству и может быть использовано при строительстве промышленных и сельскохозяйственных зданий и сооружений. Известна предварительно напряженная деревянная рама, включающая стойки, составной ригель, опертый на стойки, подкосы и дополнительную балку, размещенную под ригелем, концы которой уложены на подкосы, соединенные с ригелем крепежными деталями, а между ригелем и балкой в зоне стыка установлены регулируемые по высоте вкладыши [Авт. свид. №998692, Е 04 С 3/42]. Недостатком этого технического решения является большой расход материалов в связи с установкой подкосов и дополнительной балки, а также уменьшение внутреннего пространства помещения. Недостатком прототипа являются потери усилия предварительного напряжения в блок-секции, обусловленные деформациями ползучести и температурно-влажностными деформациями в древесине ребер плит и стоек, температурными деформациями металла контрфорсы, и, как следствие, не в полной мере использование прочностных свойств конструкции. Задача изобретения – более полное использование прочностных свойств конструкции за счет сохранения усилия предварительного напряжения. Для решения поставленной задачи в опорном узле предварительно напряженной рамы, включающем стойку рамы, опертую на фундамент, контрфорс, связывающий стойку с верхним поясом рамы, согласно изобретению опорный узел снабжен промежуточной опорой в виде металлической пластины, установленной на фундаменте с возможностью свободного вращения, стойка рамы шарнирно оперта на металлическую пластину, при этом один конец металлической пластины шарнирно оперт на фундаментный блок, другой конец пластины шарнирно связан с контрфорсом, а стойка рамы установлена в башмаке, снабженном шарниром, взаимодействующим с упорами, расположенными на металлической пластине. На фиг.1 изображена предварительно напряженная рама, общий вид; на фиг.2 – то же, узел 1, представляющий опорный узел предварительно напряженной рамы; на фиг.3 – вид опорного узла в объеме. Опорный узел предварительно напряженной рамы включает металлическую пластину 1 с расположенными на ней упорами 2 и приваренными на концах валиками 3 и 4, стойку 5, установленную в башмаке 6 и закрепленную в нем посредством нагелей 7. Башмак 6 снабжен шарниром 8 и оперт им на металлическую пластину 1 с возможностью свободного вращения между упорами 2. В свою очередь, металлическая пластина 1 шарнирно оперта одним концом посредством валика 3 на фундаментный блок 9, содержащий опорную пластину 10 с упорами 11, приваренную к закладным деталям блока 9, и также установлена с возможностью свободного вращения валика 3 между упорами 11. Другой конец металлической пластины шарнирно поддерживается контрфорсом 12. При этом на валике 4 установлена фасонная скоба 13, снабженная распоркой 14 и отверстием 15, через которое пропущен контрфорс 12, закрепленный гайкой 16. В процессе эксплуатации конструкции контрфорсом осуществляется регулирование усилия предварительного напряжения и сохранение его несмотря на ползучие и температурно-влажностные деформации в древесине и температурные деформации металла. Использование предлагаемого изобретения по сравнению с прототипом сохраняет усилие предварительного напряжения в процессе эксплуатации.
Формула изобретения
Опорный узел предварительно напряженной рамы, включающий стойку рамы, опертую на фундамент, контрфорс, связывающий стойку с верхним поясом рамы, отличающийся тем, что он снабжен промежуточной опорой в виде металлической пластины, установленной на фундаменте с возможностью свободного вращения, стойка рамы шарнирно оперта на металлическую пластину, при этом один конец металлической пластины шарнирно оперт на фундаментный блок, другой конец пластины шарнирно связан с контрфорсом, а стойка рамы установлена в башмаке, снабженном шарниром, взаимодействующим с упорами, расположенными на металлической пластине.

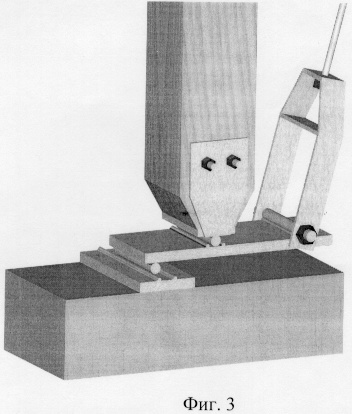

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 26.08.2005
Извещение опубликовано: 27.01.2007 БИ: 03/2007
NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение
Дата, с которой действие патента восстановлено: 20.02.2009
Извещение опубликовано: 20.02.2009 БИ: 05/2009
PD4A – Изменение наименования обладателя патента СССР или патента Российской Федерации на изобретение
(73) Новое наименование патентообладателя:
Адрес для переписки:
Извещение опубликовано: 20.02.2009 БИ: 05/2009
|
||||||||||||||||||||||||||
