Патент на изобретение №2246581
|
||||||||||||||||||||||||||
(54) ПЛОТИНА ДЛЯ ЗАЩИТЫ ОТ НАВОДНЕНИЙ
(57) Реферат:
Изобретение относится к гидротехническому строительству и может быть использовано при защите от наводнений. Плотина из мешков с песком возведена на тросах, уложенных на землю на расстоянии друг от друга и перпендикулярно плотине, и охвачена уложенной на плотину сеткой, причем концы тросов связаны между собой так, что плотно охватывают плотину. Мешки, сетки и тросы могут быть изготовлены из материалов, не подверженных ржавлению и гниению. В отдельных случаях по сторонам и торцам плотины возведены сплошные бетонные стенки. Изобретение повышает скорость возведения плотины и надежность защиты от наводнения, снижает материалоемкость сооружения. 2 з.п. ф-лы, 2 ил.

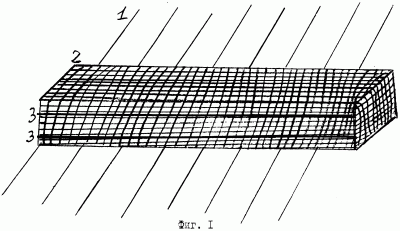

Ближайший аналог – плотина из мешков с песком – патент Великобритании N 1436629, кл. Е 02 D 17/18, 19.05.1976. Недостаток – быстрое разрушение. Цель – достижение технического результата. Суть в скреплении мешков сеткой и тросами. Описание. Плотина возведена на тросах, уложенных на землю на расстоянии друг от друга и перпендикулярно плотине 1 (фиг.1), и охвачена уложенной на плотину сеткой 2 (фиг.1), которая может охватывать плотину со всех сторон, причем концы тросов связаны между собой так, что плотно охватывают плотину. Для упрочнения плотины эти тросы могут скрепляться и аналогичными горизонтальными тросами 3 (фиг.1). На фиг.2 показана плотина в разрезе. Плотину 1 (фиг.2) охватывает сетка 2 (фиг.2), которую охватывает трос 3 (фиг.2), концы которого связаны между собой 4 (фиг.2). Как вариант плотина может иметь с двух сторон и по торцам сплошные бетонные стенки. Мешки, сетки и тросы могут быть изготовлены из материалов, не подверженных ржавчине и гниению, что сделает плотину долговременным сооружением.
Формула изобретения
1. Плотина для защиты от наводнений, состоящая из мешков с песком, отличающаяся тем, что плотина возведена на тросах, уложенных на землю на расстоянии друг от друга и перпендикулярно плотине, и охвачена уложенной на плотину сеткой, причем концы тросов связаны между собой так, что плотно охватывают плотину. 2. Плотина по п. 1, отличающаяся тем, что мешки, сетки и тросы изготовлены из материалов, не подверженных ржавлению и гниению. 3. Плотина по п. 1 или 2, отличающаяся тем, что по ее сторонам и торцам возведены сплошные бетонные стенки.
РИСУНКИ
|
||||||||||||||||||||||||||
