Патент на изобретение №2246508
|
||||||||||||||||||||||||||||||||||||||||||
(54) КОМПОЗИЦИЯ ДЛЯ КАБЕЛЬНОГО ПЛАСТИКАТА
(57) Реферат:

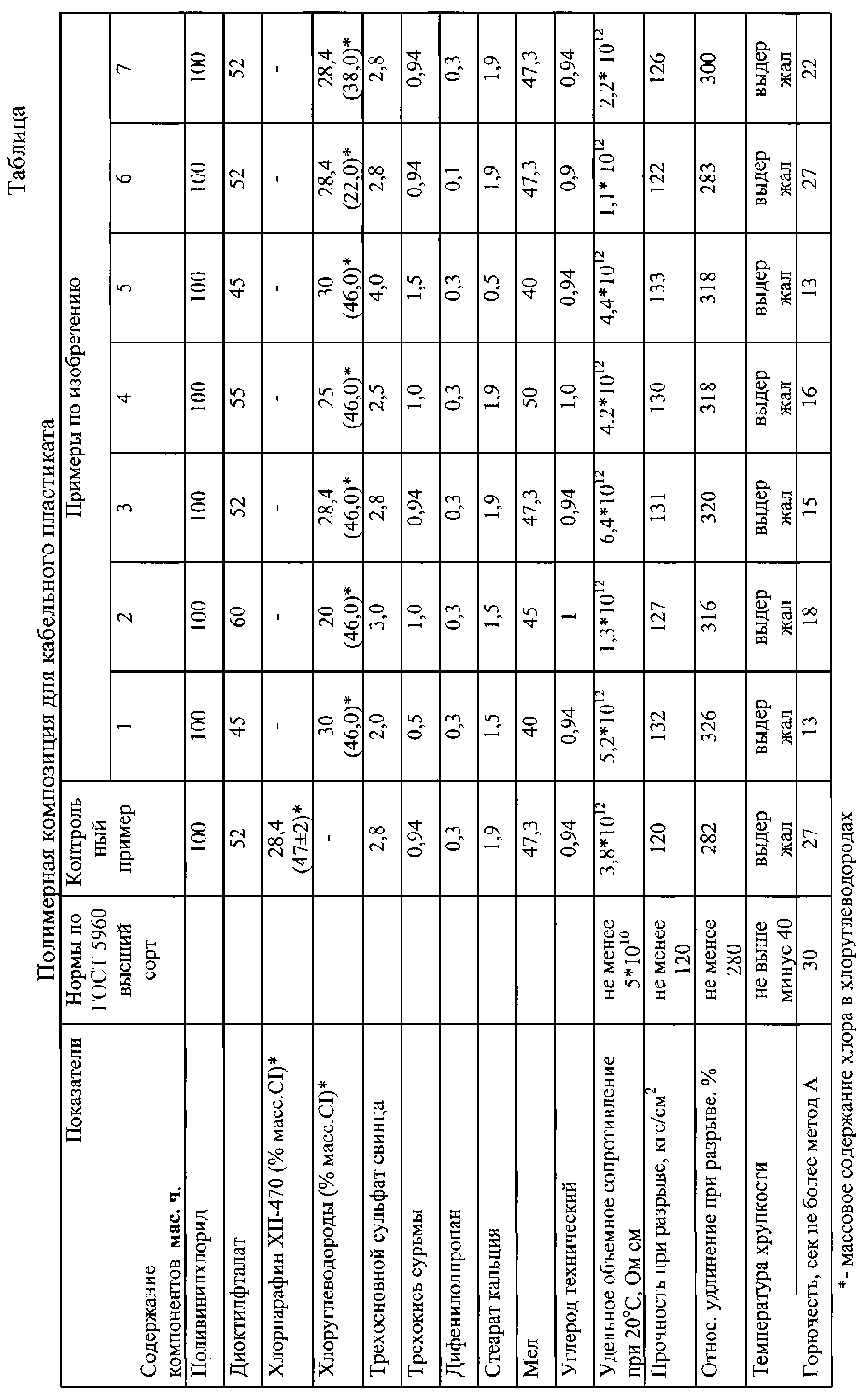

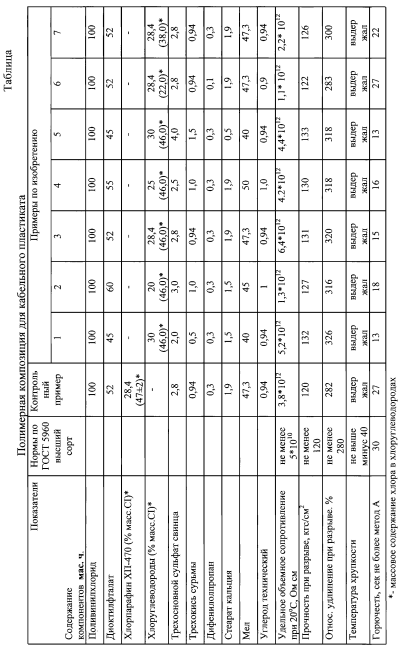

Изобретение относится к области химической технологии, в частности к пластифицированным композициям на основе поливинилхлорида для кабельного пластиката. Композиция содержит поливинилхлорид, диоктилфталат, трехосновной сульфат свинца, стеарат кальция, трехокись сурьмы, мел, дифенилолпропан, вторичный пластификатор, в качестве которого используют хлоруглеводороды фракции С14-С32 со степенью хлорирования 24-55% мас., полученные хлорированием отходов производства олигомеризации этилена. Технический результат – улучшение технологичности переработки пластиката за счет уменьшения слипаемости гранул, повышение физико-механических показателей, удешевление готового продукта. 1 табл.
Изобретение относится к области химической технологии, в частности к пластифицированным композициям на основе поливинилхлорида для кабельного пластиката. Известна полимерная композиция для кабельного пластиката, содержащая (мас.ч.):
Недостатком данной композиции являются невысокие физико-механические показатели. Недостатком данной композиции являются невысокие физико-механические показатели, использование в качестве вторичного пластификатора труднодоступных дорогих хлорпарафинов ХП-470. Наиболее близким к заявляемому изобретению по технической сущности и ожидаемому эффекту является полимерная композиция для кабельного пластиката на основе поливинилхлорида при следующем содержании компонентов (мас.ч.):
(Технологический регламент Стерлитамакского ЗАО “Каустик” №61-92 производства гранулированного поливинилхлоридного пластиката для изоляции и защиты оболочек проводов кабелей). Недостатком данной композиции является его низкая термостабильность и огнестойкость. Целью изобретения является использование в качестве вторичных пластификаторов в ПВХ-композициях хлоруглеводородов фракции С14-С32 с содержанием хлора 24-55% мас., которые получены хлорированием отходов производства олигомеризации этилена. На практике эти отходы сжигаются, т.к. не имеют квалифицированного применения. Хлоруглеводороды являются многофункциональными добавками к полимерным материалам, обладая свойствами вторичного пластификатора и лубриканта. При осуществлении изобретения может быть получен технический результат, который выражается в возможности: – использование хлоруглеводородов фракции С14-С32 вместо хлорпарафинов ХП-470 в рецептурах кабельного пластиката марки О-40 позволяет получить товарный продукт с более низкой себестоимостью, стабилизировать качество продукции, повысить ряд физико-механических показателей изделий; – композиции, содержащие хлоруглеводороды, при переработке более технологичны – уменьшается слипаемость гранул за счет дополнительного смазывающего эффекта, повышается огнестойкость. Особенностью предлагаемой композиции является то, что в качестве вторичных пластификаторов используются хлоруглеводороды фракции C14-C32. Сущность изобретения поясняется следующими примерами: Примеры 1-7 (по изобретению). Полимерные композиции для кабельного пластиката, имеющие составы согласно таблице, готовят смешением компонентов в смесителе при 90-100°С в течение 30 минут. Полученные смеси вальцуют при 162°С в течение 10 минут для получения образцов материала, для которых определяют “удельное объемное электрическое сопротивление” по ГОСТ 23206-78, время термостабильности по ГОСТ 14044-68 и показатель текучести расплава на приборе ИИРТ согласно методике. Готовые пленки после кондиционирования анализируют на соответствие ГОСТ 5960. Предлагаемое техническое решение позволяет улучшить технологичность переработки пластиката за счет уменьшения слипаемости гранул, существенно повысить показатели “прочность при разрыве”, “относительное удлинение при разрыве”, “огнестойкость” и “удельное объемное сопротивление”, а также удешевить готовый продукт.
Формула изобретения
Композиция для кабельного пластиката на основе поливинилхлорида, включающая диоктилфталат, вторичный пластификатор, стеарат кальция, трехосновной сульфат свинца, мел, трехокись сурьмы, дифенилолпропан, углерод технический, отличающаяся тем, что она содержит в качестве вторичного пластификатора хлоруглеводороды фракции C14-C32 со степенью хлорирования 24-55%, полученные хлорированием отходов производства олигомеризации этилена при следующем соотношении компонентов, маc. ч.: Поливинихлорид 100 Диоктилфталат 45-60 Хлоруглеводороды 20-30 Трехосновной сульфат свинца 2,0-4,0 Стеарат кальция 0,5-1,9 Трехокись сурьмы 0,5-1,5 Мел 40-50 Дифенилолпропан 0,1-0,3 Углерод технический 0,9-1,0
PD4A – Изменение наименования обладателя патента СССР или патента Российской Федерации на изобретение
(73) Новое наименование патентообладателя:
Адрес для переписки:
Извещение опубликовано: 27.08.2008 БИ: 24/2008
|
||||||||||||||||||||||||||||||||||||||||||
