Патент на изобретение №2246461

(54) КОМПЛЕКСНАЯ ДОБАВКА

(57) Реферат:

Изобретение относится к строительству и промышленности строительных материалов. Задача настоящего изобретения – повышение стойкости пены в смеси и прочности, снижение усадки бетонных образцов. Решение поставленной задачи достигается тем, что комплексная добавка включает соли соляной и серной кислот и технические лигносульфонаты. В качестве указанных солей она содержит хлориды кальция, натрия, калия, сульфаты натрия, калия, железа и дополнительно этаноламины при следующем соотношении компонентов, мас.%: указанные хлориды – 46-63, указанные сульфаты – 24-31, технические лигносульфонаты – 4-8, этаноламины – 9-15. В качестве этаноламинов добавка может содержать триэтаноламин и моноэтаноламин. 3 з.п. ф-лы, 2 табл.

Изобретение относится к добавкам для бетонных и растворных смесей преимущественно для пенобетонных.

Известна комплексная добавка, содержащая ускорители твердения: соли соляной кислоты (хлористый кальций и натрий), сульфат алюминия, хромат или бихромат натрия (калия) и пластификатор – лигносульфат кальция (патент ПНР № 179607, 18.12.79 г.)

Недостатком этой добавки является низкая эффективность при пропарке и недостаточная интенсивность твердения в 28-суточном возрасте,

Наиболее близкой к предлагаемому изобретению по технической сущности и достигаемому результату является комплексная добавка, включающая соли соляной и серной кислот, нитрит натрия и пластификатор – сульфитно-спиртовую барду при следующем соотношении компонентов, мас.%:

Хлорид калия 10-40

Нитрит натрия 10-40

Сульфитно-спиртовая барда 2-10

Сульфат натрия 10-78

(А.С. № 633840, БИ № 43, 30.11.78)

Однако бетон с этой добавкой обладает недостаточной прочностью, а также значительной усадкой в процессе твердения, низкой стойкостью пены.

Задачей настоящего изобретения является повышение коэффициента стойкости пены и прочности, снижение усадки бетонных образцов.

Поставленная задача решается за счет того, что комплексная добавка дополнительно в отличие от известной добавки содержит амины, а в качестве пластификатора – лигносульфонаты технические (ЛСТ) при следующем соотношении компонентов, мас.%:

Соли соляной кислоты 46-63

Соли серной кислоты 24-31

Амины 9-15

Лигносульфонаты технические 4-8

В качестве соли соляной кислоты добавка может содержать хлориды кальция, натрия и калия, в качестве соли серной кислоты – сульфаты натрия, калия и железа, а в качестве аминов – триэтаноламин, диэтаноламин, моноэтаноламин.

Хлориды ускоряют процесс набора прочности в ранние сроки, но понижают устойчивость пены, увеличивают усадку. Сульфаты повышают устойчивость пены в цементной системе и уменьшают усадку готового изделия, что позволяет изготавливать более крупноразмерные изделия. В присутствии аминов увеличивается прочность в начальные сроки твердения и повышение прочностных показателей бетона достигается при меньшем содержании хлоридов и сульфатов.

Лигносульфонаты технические пластифицируют смесь, позволяют уменьшить количество воды затворения и косвенно способствуют совместно с другими добавками росту прочностных показателей и уменьшению усадки.

Пример конкретного выполнения

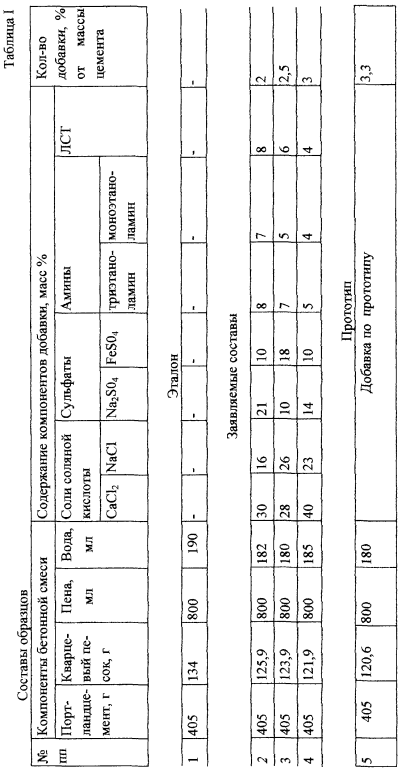

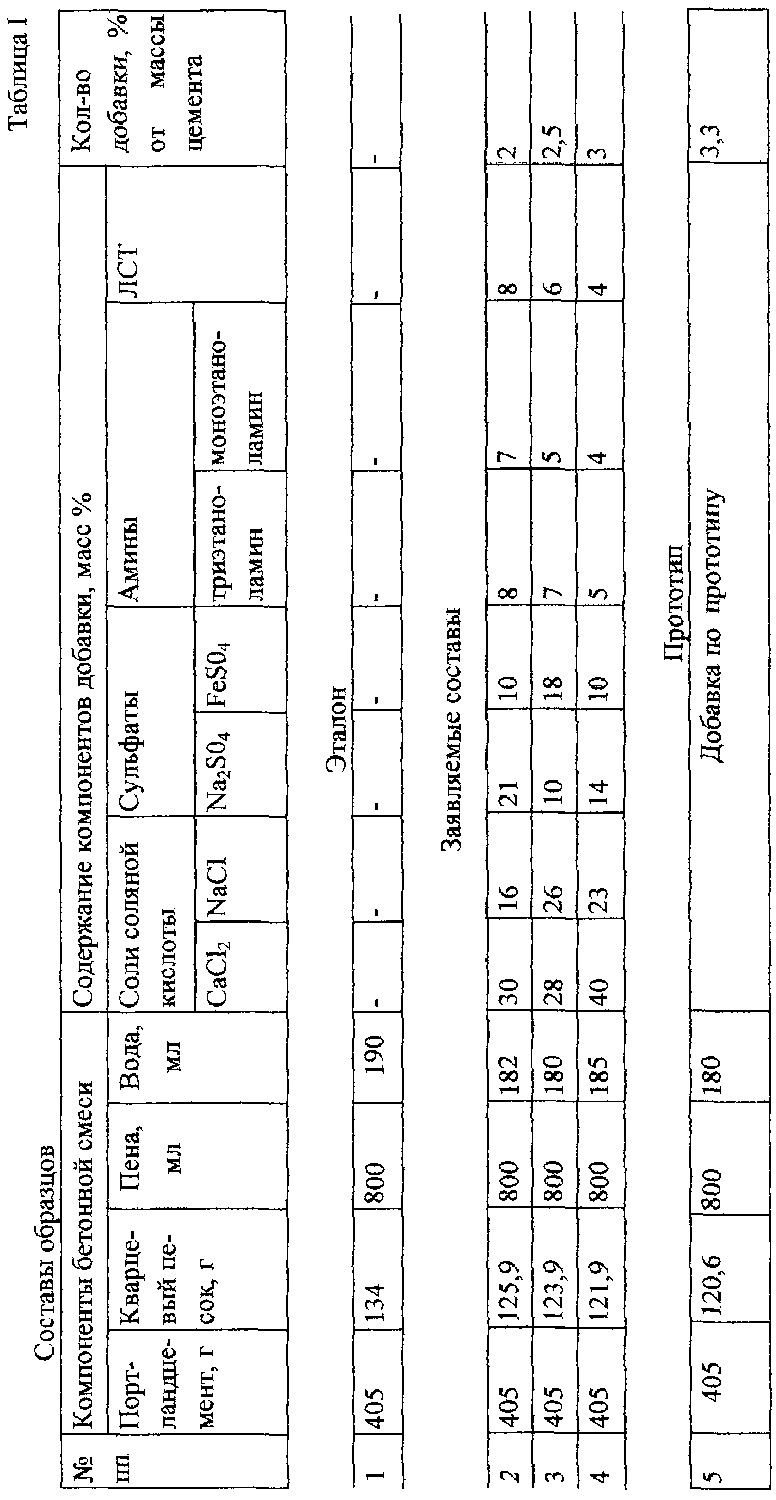

Перемешивали 405 г портландцемента М500,134 г кварцевого песка, 185 мл воды, 800 мл пены и 3% комплексной добавки, состоящей из 63% солей соляной кислоты, 24% сульфатов, 9% аминов и 4% ЛСТ (состав №4, таблица 1). Пену получали на основе вторичных алкилсульфатов натрия. Из смеси формовали образцы – кубики с размером ребра 10 см. Таким же образом изготавливали образцы с различным соотношением компонентов заявляемой комплексной добавки и с известной добавкой (таблица 1).

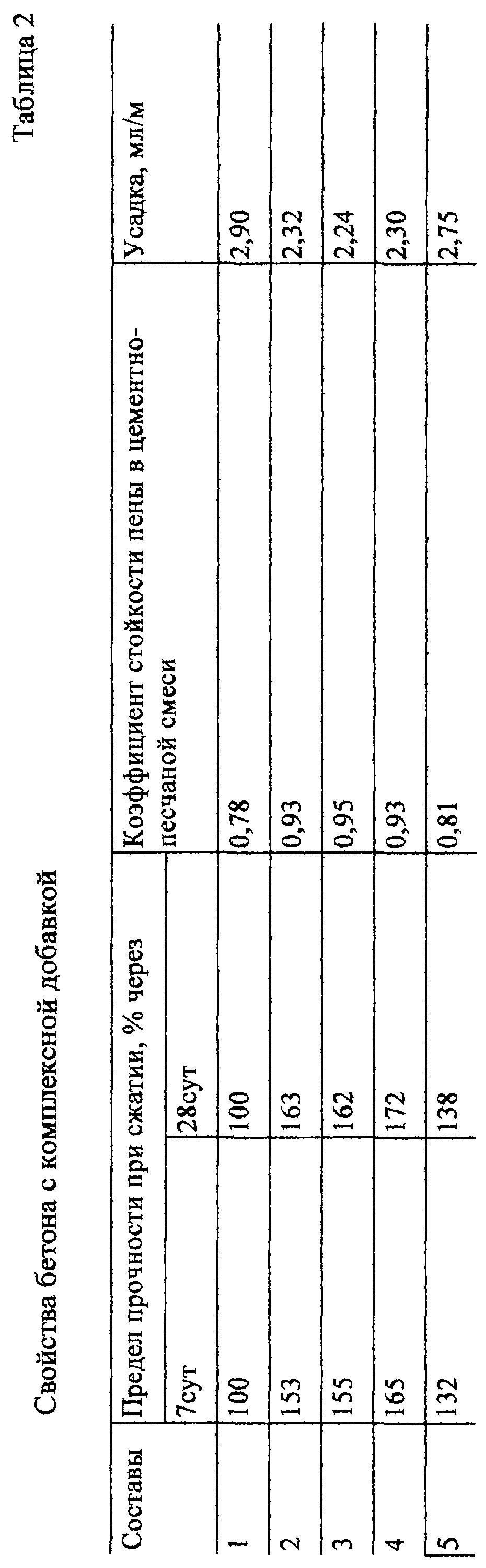

После твердения образцы испытывали на прессе. Результаты испытаний представлены в таблице 2.

Кроме того, определяли стойкость пены в цементно-песчаной смеси (коэффициент стойкости пены) и усадку готового пенобетона на образцах 4×4×16 см.

Результаты испытаний позволяют сделать вывод, что образцы с заявляемой добавкой имеют более высокие прочностные показатели, повышенный коэффициент стойкости пены и более низкую усадку по сравнению с прототипом.

Заявляемая комплексная добавка может быть использована при изготовлении изделий из обычного тяжелого бетона, а также в монолитном строительстве.

Формула изобретения

1. Комплексная добавка, включающая соли соляной и серной кислот и технические лигносульфонаты, отличающаяся тем, что она в качестве указанных солей содержит хлориды кальция, натрия, калия, сульфаты натрия, калия, железа и дополнительно этаноламины при следующем соотношении компонентов, мас.%:

указанные хлориды 46-63

указанные сульфаты 24-31

технические лигносульфонаты 4-8

этаноламины 9-15

2. Добавка по п.1, отличающаяся тем, что в качестве хлоридов она содержит хлориды кальция и натрия.

3. Добавка по п.1, отличающаяся тем, что в качестве сульфатов она содержит сульфаты натрия и железа.

4. Добавка по п.1, отличающаяся тем, что в качестве этаноламинов она содержит триэтаноламин и моноэтаноламин.

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 03.07.2005

Извещение опубликовано: 27.01.2007 БИ: 03/2007
