Патент на изобретение №2246400

(54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ФОРМЫ К ВИБРОПЛОЩАДКЕ

(57) Реферат:

Изобретение относится к области строительства и может быть использовано при производстве железобетонных изделий. Технический результат – обеспечение жесткого крепления формы к виброплощадке. Предлагаемое устройство для крепления формы содержит ригель в виде двуплечего рычага со сферической опорной поверхностью, шарнирно закрепленный на виброплощадке с направляющими элементами и взаимодействующий одним плечом с пружиной. Механизм открывания состоит из рычага с овальным отверстием, к которому прикреплен крюк грузозахватного приспособления и трос грузозахватного приспособления. Грузозахватное приспособление соединяется с поддоном формы с помощью строповочной петли. 3 ил.

Изобретение относится к области строительства и может быть использовано при производстве железобетонных изделий.

Известен замок, содержащий ригель, выполненный в виде двуплечего подпружиненного рычага, и механизм открывания (см. а.с. №287544), принятый за прототип.

При станковом формовании железобетонных изделий форма должна жестко крепиться к виброплощадке. Нарушение этого требования приводит к неуправляемому, иногда неэффективному режиму силового воздействия на бетонную смесь и более быстрому износу форм и виброплощадок.

Технический результат обеспечение жесткого крепления формы к виброплощадке.

Указанный технический результат достигается тем, что для обеспечения жесткого крепления формы к виброплощадке используется устройство, содержащее ригель в виде подпружиненного двуплечего рычага, шарнирно закрепленного на виброплощадке, и механизм открывания, состоящий из рычага с овальным отверстием, к которому прикреплен крюк грузозахватного приспособления и трос грузозахватного приспособления.

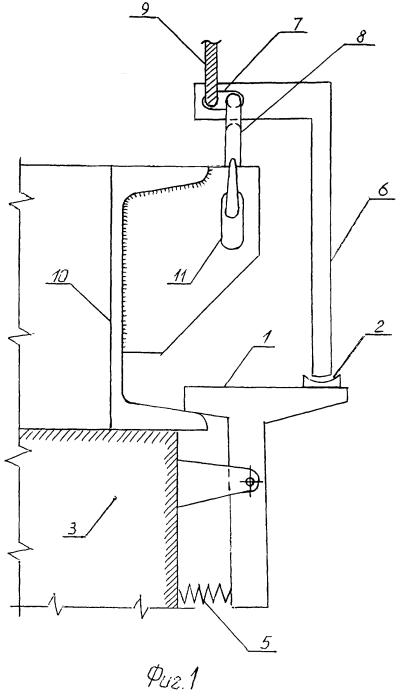

Сущность изобретения поясняется графическими материалами, на которых изображено: на фигуре 1 – устройство для крепления формы в закрытом состоянии, на фигуре 2 – схематичный план виброплощадки с направляющими элементами, на фигуре 3 – разрез виброплощадки (разрез А-А на фигуре 2).

Сведения, подтверждающие возможность осуществления изобретения с получением вышеуказанного технического результата, заключаются в следующем.

Предлагаемое устройство для крепления формы содержит ригель 1 в виде двуплечего рычага со сферической опорной поверхностью 2, шарнирно закрепленный на виброплощадке 3 с направляющими элементами 4 и взаимодействующий одним плечом с пружиной 5. Механизм открывания состоит из рычага 6 с овальным отверстием 7, к которому прикреплен крюк грузозахватного приспособления 8 и трос грузозахватного приспособления 9. Грузозахватное приспособление соединяется с поддоном формы 10 с помощью строповочной петли 11. При установке формы на виброплощадку рычаг 6 надавливает на сферическую опорную поверхность 2 ригеля 1, поворачивая его до момента соприкосновения формы с виброплощадкой. После снятия грузозахватного приспособления происходит зацепление ригеля 1 с поддоном формы 10 при помощи пружины 5. Направляющие элементы 4 предотвращают возможность горизонтального смещения формы относительно виброплощадки. При снятии формы с виброплощадки Грузозахватное приспособление, закрепленное в строповочной петле 11, поворачивает рычаг 6 так, что рычаг, надавливая на сферическую опорную поверхность 2 ригеля 1, выводит его из зацепления с поддоном формы 10.

Формула изобретения

Устройство для крепления формы к виброплощадке, включающее ригель в виде подпружиненного двуплечего рычага со сферической опорной поверхностью и механизм открывания, отличающееся тем, что механизм открывания выполнен в виде рычага с овальным отверстием, к которому прикреплены крюк грузозахватного приспособления и трос грузозахватного приспособления, имеющего возможность взаимодействовать со сферической опорной поверхностью ригеля в момент открывания.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 16.07.2005

Извещение опубликовано: 10.12.2006 БИ: 34/2006
