Патент на изобретение №2246399
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ФОРМЫ К ВИБРОПЛОЩАДКЕ
(57) Реферат:
Изобретение относится к области строительства и может быть использовано при производстве железобетонных изделий. Технический результат – обеспечение жесткого крепления формы к виброплощадке. Устройство содержит два ригеля в виде подпружиненных двуплечих рычагов и механизм открывания. Поддон формы снабжен кулачковым элементом. Механизм открывания выполнен в виде рычага с овальным отверстием, к которому прикреплены крюк грузозахватного приспособления и трос грузозахватного приспособления, взаимодействующий в момент открывания с ригелями посредством расклинивающего рычага со сферической опорной поверхностью. 3 ил.

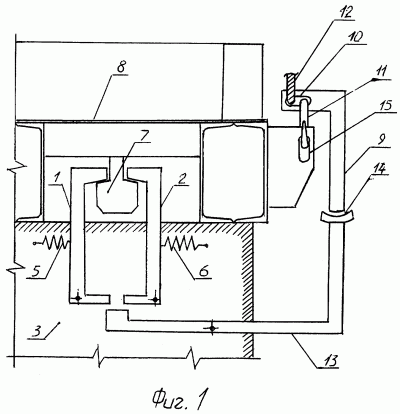

Изобретение относится к области строительства и может быть использовано при производстве железобетонных изделий. Известен замок, содержащий ригель, выполненный в виде двуплечего подпружиненного рычага, и механизм открывания (см. а.с. №287544), принятый за прототип. При станковом формовании железобетонных изделий форма должна жестко крепиться к виброплощадке. Нарушение этого требования приводит к неуправляемому, иногда неэффективному режиму силового воздействия на бетонную смесь и более быстрому износу форм и виброплощадок. Технический результат – обеспечение жесткого крепления формы к виброплощадке. Указанный технический результат достигается тем, что для обеспечения жесткого крепления формы к виброплощадке используется устройство, содержащее два ригеля в виде подпружиненных двуплечих рычагов, шарнирно закрепленных на виброплощадке. Механизм открывания состоит из рычага с овальным отверстием, к которому прикреплен крюк грузозахватного приспособления и трос грузозахватного приспособления, и расклинивающего рычага, шарнирно закрепленного на виброплощадке. Сущность изобретения поясняется чертежами, на которых изображено: на фигуре 1 – устройство для крепления формы к виброплощадке в закрытом состоянии, на фигуре 2 – схематичный план виброплощадки с направляющими элементами, на фигуре 3 – разрез виброплощадки (разрез А-А на фигуре 2). Сведения, подтверждающие возможность осуществления изобретения с получением вышеуказанного технического результата, заключаются в следующем. Предлагаемое устройство для крепления формы содержит ригели 1 и 2 в виде двуплечих рычагов, шарнирно закрепленных на виброплощадке 3 с направляющими элементами 4 и взаимодействующих с пружинами 5 и 6. При закрывании ригели зацепляются за кулачковый элемент 7, прикрепленный к поддону формы 8. Механизм открывания состоит из рычага 9 с овальным отверстием 10, к которому прикреплен крюк грузозахватного приспособления 11 и трос грузозахватного приспособления 12, и расклинивающего рычага 13 со сферической опорной поверхностью 14, шарнирно закрепленного на виброплощадке. Грузозахватное приспособление соединяется с формой с помощью строповочной петли 15. При установке формы на виброплощадку рычаг 9 надавливает на сферическую опорную поверхность 14 расклинивающего рычага 13, взаимодействуя с ригелями 1 и 2, разводит их в стороны до момента соприкосновения формы с виброплощадкой. После снятия грузозахватного приспособления происходит зацепление ригелей 1 и 2 с кулачковым элементом 7 под воздействием пружин 5 и 6. Направляющие элементы 4 предотвращают возможность горизонтального смещения формы относительно виброплощадки. При снятии формы с виброплощадки грузозахватное приспособление, закрепленное в строповочной петле 15, поворачивает рычаг 9, который надавливает на сферическую опорную поверхность 14 расклинивающего рычага 13, поворачивая его так, что расклинивающий рычаг, взаимодействуя с ригелями 1 и 2, выводит их из зацепления с кулачковым элементом 7.
Формула изобретения
Устройство для крепления формы к виброплощадке, включающее два ригеля в виде подпружиненных двуплечих рычагов и механизм открывания, отличающееся тем, что поддон формы снабжен кулачковым элементом, а механизм открывания выполнен в виде рычага с овальным отверстием, к которому прикреплены крюк грузозахватного приспособления и трос грузозахватного приспособления, и взаимодействующий в момент открывания с ригелями посредством расклинивающего рычага со сферической опорной поверхностью.
РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 16.07.2005
Извещение опубликовано: 10.12.2006 БИ: 34/2006
|
||||||||||||||||||||||||||
