Патент на изобретение №2246207

(54) КАПЕЛЬНИЦА

(57) Реферат:

Изобретение относится к орошаемому земледелию и может быть использовано для орошения многолетних насаждений. Капельница включает корпус и крышку соответственно с входным и выходным патрубками, дроссель и эластичный компенсатор с отверстиями. В полости корпуса дроссель размещен над эластичным компенсатором. Дроссель выполнен в виде полой двояковыпуклой линзы. На крышке под входным патрубком выполнено углубление в виде шарового сегмента. Его радиус сферы равен радиусу сферы линзы дросселя. В донной части корпуса над входным патрубком выполнено также углубление в виде шарового сегмента. Его радиус сферы выполнен больше радиуса сферы двояковыпуклой линзы дросселя на толщину эластичного компенсатора. На поверхности донной части корпуса и его углубления выполнены канавки в виде ветвей спирали. Эластичный компенсатор снабжен группой отверстий. Отверстия выполнены на периферийной части компенсатора. Капельница обеспечивает высокое качество полива. 1 з.п. ф-лы, 6 ил.

Изобретение относится к орошаемому земледелию и может быть использовано для орошения многолетних насаждений.

Известна капельница, включающая корпус и крышку соответственно с входным и выходным патрубками, дроссель со спиральным каналом и штоком и эластичный компенсатор с центральным отверстием и выступами, в которой с целью повышения технологичности изготовления капельниц выступы выполнены у основания штока, высота которых больше глубины спирального канала, а диаметр описанной вокруг них окружности больше диаметра центрального отверстия компенсатора, при этом выходной патрубок имеет камеру для размещения в ней выступов и кромок компенсатора при изгибе их под рабочим напором (SU, авторское свидетельство №1444551 А1, М.кл.⁴ А 01 G 25/02. Капельница /В.В.Озеренский, А.В.Терещенко, П.А.Кучеровский (СССР). – Заявка №3957516/30-15; Заявлено 24.09.1985: Опубл. 07.06.1988, Бюл. №21).

К недостаткам данной капельницы относится низкая ее эксплуатационная надежность, вызванная засорением спирального канала дросселя.

Сущность изобретения.

Задача, на решение которой направлено заявляемое изобретение, – повышение эксплуатационной надежности.

Технический результат – повышение качества капельного полива.

Указанный технический результат достигается тем, что в известной капельнице, включающей корпус и крышку соответственно с входным и выходным патрубками, дроссель и эластичный компенсатор с отверстием, согласно изобретению, дроссель выполнен в виде полой двояковыпуклой линзы, на крышке под входным патрубком и на корпусе над выходным патрубком выполнены углубления в виде шаровых сегментов с радиусом сферы, равным радиусу линзы для верхнего углубления, и радиусом сферы больше радиуса сферы линзы на толщину эластичного компенсатора, на поверхности углубления корпуса и его донной части выполнены канавки в виде ветвей спирали.

Изобретение поясняется чертежами.

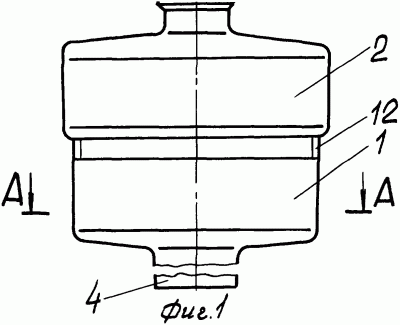

На фиг.1 представлен общий вид капельницы, вид сбоку.

На фиг.2 – сечение А-А на фиг.1, горизонтальный разрез донной части корпуса над углублением в виде шарового сегмента с выполненными канавками в виде равных отрезков спирали.

На фиг.3 – диаметральный разрез капельницы в момент заполнения полости корпуса водой.

На фиг.4 – то же, взаимные положения дросселя и эластичного компенсатора при завершении полива.

На фиг.5 – сечение Б-Б на фиг.4, положение эластичного компенсатора в данной части корпуса капельницы.

На фиг.6 изображены дроссель и эластичный компенсатор в их рабочем положении.

Сведения, подтверждающие возможность реализации заявленного изобретения, заключаются в следующем.

Капельница включает корпус (см. фиг.1) и крышку 2 соответственно с входным патрубком 3 и выходным патрубком 4, дроссель 5 и эластичный компенсатор 6 с отверстием 7 (см. фиг.3, 4, 5 и 6).

Дроссель 5 выполнен в виде полой двояковыпуклой линзы. На крышке 2 под входным патрубком 3 выполнено углубление 8 в виде шарового сегмента. Радиус сферы углубления 8 равен радиусу сферы линзы дросселя 5. В данной части корпуса 1 над выходным патрубком 4 выполнено углубление 9 в виде шарового сегмента. Радиус сферы углубления 9 выполнен большим, чем радиус сферы линзы дросселя 5, на толщину эластичного компенсатора 6. На поверхности углубления 9 корпуса и его донной части выполнены канавки 10 и 11 в виде ветвей спирали.

Эластичный компенсатор 6 снабжен группой отверстий 7. Отверстия 7 выполнены на периферийной части компенсатора 6. Крышка 2 и корпус 1 взаимно сопряжены резьбовыми участками 12.

Капельница работает следующим образом.

Вода под напором водораспределительного трубопровода системы капельного орошения через входной патрубок 3 поступает в полость корпуса 1, закрытого крышкой 2 (см. фиг.4). За счет гидравлического удара потока воды дроссель 5 эластичный компенсатор 6 вдавливает в углубление 9 на донной части корпуса 1. Дросселем 5 закрываются отверстия 7 на поверхности эластичного компенсатора 6. При заполнении полости корпуса 1 оросительной водой ее часть через каналы 11 в виде ветвей спирали на углублении 9 строго дозировано поступает в выходной патрубок 4 корпуса 1. После заполнения сети и достижения напора дроссель 5 всплывает над эластичным компенсатором 6. Дроссель 5 входит в контакт с углублением 8 на крышке 2. Давление воды в корпусе 1 падает. Эластичный компенсатор 6 занимает над углублением 9 положение, изображенное на фиг.6. При меньшем давлении воды в полости корпуса 1 часть ее перетекает через группу отверстий 7 в выходной патрубок 4. Этим достигается равномерный выпуск воды капельницей независимо от перепадов давления воды в сети. При понижении уровня воды в корпусе 1 дроссель 5 опускается вниз и открывает отверстие входного патрубка 3. С этого момента капельница работает в режиме полива, т.е. ее пропускная способность определяется степенью перекрытия каналов 10 эластичным компенсатором 6. Индивидуальные и групповые перемещения дросселя 5 и эластичного компенсатора 6 удаляют взвеси, наносы и гидробионты с отверстий 7 и каналов 10 и 11 на донной части корпуса 1 и в его углублении 9. Выполнение канавок 10 и 11 в виде спиралей обеспечивают повышение скорости истечения жидкости, уменьшая этим площади застойных зон в углублении 9.

Описанная совокупность существенных введенных конструктивных изменений обеспечивает высокую эксплуатационную надежность капельницы и качество капельного орошения.

Формула изобретения

1. Капельница, включающая корпус и крышку соответственно с входным и выходным патрубками, дроссель и эластичный компенсатор с отверстием, отличающаяся тем, что дроссель выполнен в виде полой двояковыпуклой линзы, на крышке под входным патрубком и на корпусе над выходным патрубком выполнены углубления в виде шаровых сегментов с радиусом сферы, равным радиусу сферы линзы для верхнего углубления и с радиусом сферы больше радиуса сферы линзы на толщину эластичного компенсатора, на поверхности углубления корпуса и его донной части выполнены канавки в виде ветвей спирали.

2. Капельница по п.1, отличающаяся тем, что эластичный компенсатор снабжен группой отверстий, выполненных на его периферийной части.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 08.08.2005

Извещение опубликовано: 27.12.2006 БИ: 36/2006
