Патент на изобретение №2246206

(54) ИНЪЕКТОР ДЛЯ КАПЕЛЬНОГО ОРОШЕНИЯ

(57) Реферат:

Изобретение относится к оросительной мелиорации, в частности к капельному орошению. Инъектор включает водовыпуск, пористый корпус с заглушкой на нижнем конце и установленный в них сменный пористый элемент. Сменный пористый элемент выполнен в виде частей цилиндра, сопряженных диаметральными плоскостями. На цилиндрической поверхности каждой части выполнены канавки. Канавки при сопряжении частей вдоль цилиндра образуют вертикально-ориентированные каналы. Плоскостей разъема может быть одна, две или три. На частях цилиндра сменного пористого элемента выполнены винтовые канавки. В сопрягаемых частях цилиндра шаги винтовых канавок выполнены не кратными друг другу. Водовыпуск снабжен поплавковым клапаном. Он размещен в водовыпуске над камерой гашения напора. Заглушка на конце пористого корпуса снабжена накопительной камерой. Инъектор обеспечивает избирательное распределение воды к корням растений. 1 з.п. ф-лы, 5 ил.

Изобретение относится к оросительной мелиорации, и в частности к капельному орошению.

Известна капельница, содержащая крышку с подводящим штуцером, установленным на поливном трубопроводе, и водовыпуск в нижней части корпуса, которая с целью повышения надежности и эффективности работы снабжена установленной в корпусе соосно с подводящим штуцером компенсационной камерой, в верхней части которой закреплен полый эластичный гофрированный элемент, имеющий форму усеченного конуса, при этом полость компенсационной камеры сообщена с поливным трубопроводом посредством канала и штуцера, а верхнее основание выполнено жестким и снабжено уплотнительным элементом, контактирующим с отверстием штуцера, края которого выполнены с внутренней фаской (SU, авторское свидетельство №1648289 А1, М.кл.⁵

К недостаткам данной капельницы относится низкое качество орошения из-за большой неравномерности водоподачи при перепадах давлений в сети системы капельного орошения.

Известен капельный водовыпуск, включающий корпус с нижней и верхней сообщающимися камерами, снабженными поплавковыми клапанами, и впускное и выпускное отверстия, в котором с целью уменьшения габаритных размеров поплавковый клапан верхней камеры снабжен парой рычагов, шарнирно закрепленных в корпусе, при этом один из концов каждого рычага свободно лежит на поверхности упомянутого клапана (SU, авторское свидетельство №1142062 А, М.кл.⁴

К недостаткам описанного капельного водовыпуска относится большая неравномерность водоподачи оросительной воды.

Наиболее близким аналогом к заявленному объекту является инъектор для капельного орошения, включающий водовыпуск и пористый корпус, который с целью обеспечения регулируемой подачи воды, повышения надежности полива и упрощения конструкции снабжен регулятором давления, выполненным в виде сменного пористого элемента (SU, авторское свидетельство №812237, М.кл.³

К недостаткам инъектора капельного орошения относится низкое качество орошения в корнеобитаемом горизонте.

Сущность заявленного изобретения.

Задача, на решение которой направлено заявляемое изобретение, – избирательная подача оросительной воды к корням древесных насаждений или растений.

Технический результат – повышение качества полива.

Указанный технический результат достигается тем, что в известном инъекторе для систем капельного орошения, включающем водовыпуск, пористый корпус с заглушкой на нижнем конце и установленный в них сменный пористый элемент, согласно изобретению, сменный пористый элемент выполнен в виде частей цилиндра, сопряженных диаметральными плоскостями, на цилиндрической поверхности каждой части выполнены канавки, образующие вертикально-ориентированные каналы в плоскости разъема и винтовые канавки, при этом в сопрягаемых частях цилиндра шаги винтовых канавок не кратны друг другу, а водовыпуск снабжен поплавковым клапаном, размещенным в нем над камерой гашения напора; заглушка на конце пористого корпуса снабжена накопительной камерой.

За счет выполнения сменного пористого элемента в виде частей цилиндра с винтовыми канавками на поверхности достигается указанный выше технический результат.

Изобретение поясняется чертежами.

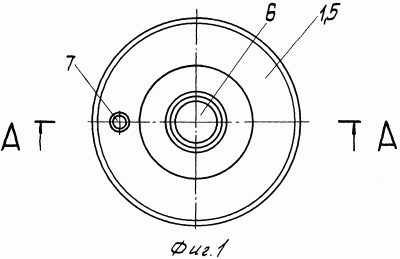

На фиг.1 изображен инъектор для систем капельного орошения, вид в плане.

На фиг.2 – сечение А-А на фиг.1, вертикальный диаметральный разрез водовыпуска с поплавковым клапаном, пористого корпуса, сменного пористого элемента и заглушки.

На фиг.3 – сечение Б-Б на фиг.2, горизонтальное сечение камеры гашения напора со сменным пористым элементом.

На фиг.4 – сечение В-В на фиг.2, горизонтальное сечение пористого корпуса с грунтозацепами и размещенного в нем сменного пористого элемента.

На фиг.5 – сечение Г-Г на фиг.2, горизонтальное сечение пористого корпуса и сменного пористого элемента.

Сведения, подтверждающие возможность реализации заявленного изобретения, заключаются в следующем.

Инъектор для систем капельного орошения включает водовыпуск 1, пористый корпус 2 с заглушкой 3 на нижнем конце и установленный в них сменный пористый элемент 4.

Водовыпуск 1 состоит из крышки 5 с выпускным отверстием 6 и выпускным отверстием “а” для воздуха и несущим каркасом 7. Крышка 5 с несущим каркасом 7 взаимно соединены резьбовым участком 8. Водовыпуск 1 снабжен поплавковым клапаном 9. Клапан 9 имеет запорную иглу 10 и опорные элементы 11 на его донной части 12. Запорная игла 10 имеет возможность сопряжения с конусным гнездом 13. Поплавковый клапан установлен над камерой 14 гашения напора водовыпуска 1.

Пористый корпус 2 снабжен ярусно размещенными и радиально ориентированными грунтозацепами 15, 16 и 17. Пористый корпус 2 сопряжен с нижней частью несущего каркаса 7 и заглушкой 3 на нижнем его конце.

Заглушка 3 на конце пористого корпуса 2 снабжена накопительной камерой 18.

Сменный пористый элемент 4 выполнен в виде частей цилиндра 19 и 20. На цилиндрической поверхности каждой части 19 (20) выполнены канавки 21. Канавки 21 при сопряжении частей цилиндра 19 и 20 образуют каналы 22 и 23 в плоскости разъема. На цилиндрической поверхности частей 19 и 20 выполнены винтовые канавки 24 и 25. В сопрягаемых частях 19 и 20 сменного пористого элемента 4 винтовые канавки 24 и 25 не кратны друг другу.

Инъектор для систем капельного орошения работает следующим образом.

Перед началом работы инъектора на орошаемом участке проверяют его комплектность и правильность сборки. В зависимости от типа корневых систем древесных насаждений или сельскохозяйственных растений в пористом корпусе 2 размещают сменные пористые элементы 4 с различными расходами оросительной воды. Для этого крышку 5 свинчивают с несущего каркаса 7. Из полости несущего каркаса 7 извлекают поплавковый клапан 9. Далее с нижнего конца корпуса 2 демонтируют заглушку 3. Шомполом выталкивают сменный пористый элемент 4 из корпуса 2. Далее оператор визуально оценивает состояние частей 19 и 20 элемента 4 и составляет пару в соответствии с нормой расхода воды инъектора. Сборку инъектора производят в обратном порядке.

На предварительно увлажненном участке корпуса 2 с грунтозацепами 15, 16 и 17 инъектор внедряют в слой почв таким образом, чтобы крышка 5 выступала над верхним слоем почвы на 1-2 см. Впускные отверстия 6 на крышке 5 соединяют гибким шлангом с ниппелем водораспределительной сети системы капельного орошения.

При подаче предварительно очищенной от взвесей и минерального сора оросительной воды в впускное отверстие 6 на крышке 5 струя воды из конусного гнезда 13, расширяясь и гася скорость, попадает на острие запорной иглы 10 и стекает на поверхность поплавкового клапана 9, заполняя полости несущего каркаса 7 и камеры 14 гашения напора водовыпуска 1. Опорными элементами 11 на донной части 12 поплавковый клапан 9 удерживается с зазором над камерой 14 гашения напора. Поток воды, плавно стекая, поступает в камеру 14, а из нее по вертикально-ориентированным каналам 23 и 22 сменного пористого элемента 4 подается в накопительную камеру 18, обеспечивая доступ воды по всей поверхности пористого корпуса 2.

При заполнении водой всего объема инъектора поплавковой клапан 9 всплывает над камерой 14 гашения напора. Запорная игла 10 клапана 9 перекрывает живое сечение конусного гнезда 13. Выходное отверстие “а” обеспечивает соединение полости несущего каркаса 7 с атмосферой, перепуск воздуха и постоянное давление на воду. Вода из каналов 22 и 23 и винтовых канавок 24 и 25 элемента 4 через пористый корпус 2 поступает в корнеобитаемый слой почвы. Винтовые канавки 24 и 25 обеспечивают гашение скорости потока воды и ее распределение с заданным расходом. Это обеспечивает высокое качество капельного орошения.

Формула изобретения

1. Инъектор для систем капельного орошения, включающий водовыпуск, пористый корпус с заглушкой на нижнем конце и установленный в них сменный пористый элемент, отличающийся тем, что сменный пористый элемент выполнен в виде частей цилиндра, сопряженных диаметральными плоскостями, на цилиндрической поверхности каждой части выполнены канавки, образующие вертикально ориентированные каналы в полости разъема и винтовые канавки, при этом в сопрягаемых частях цилиндра шаги вантовых канавок не кратны друг другу, а водовыпуск снабжен поплавковым клапаном, размещенным в нем над камерой гашения напора.

2. Инъектор по п.1, отличающийся тем, что заглушка на конце пористого корпуса снабжена накопительной камерой.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 08.08.2005

Извещение опубликовано: 27.12.2006 БИ: 36/2006
