Патент на изобретение №2246201
|
||||||||||||||||||||||||||
(54) СОЛОМОТРЯС
(57) Реферат:
Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в соломотрясах зерноуборочных комбайнов. Соломотряс включает клавиши и ведущий, и ведомый коленчатые валы. Клавиши соединены с ведущим и коленчатым валом шарнирными парами и контактируют с опорами шеек ведомого коленчатого вала под действием собственных масс и упругих элементов. Опоры выполнены в виде тороидальных колец из упругого материала с желобами на наружных поверхностях. Желоба сопряжены с приваренными к основанию клавиш цилиндрическими направляющими, что исключает колебание клавиш в горизонтальной плоскости и повышает надежность конструкции. 3 ил.

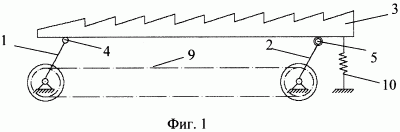

Изобретение относится к сельскохозяйственному машиностроению, в частности к соломотрясам зерноуборочных комбайнов. Известен соломотряс, содержащий ведущий и ведомый коленчатые валы, клавиши и опоры клавиш на коленчатых валах в виде шарнирных пар [1]. Недостатком известного технического решения является наличие избыточных связей, что приводит к снижению надежности соломотряса. Также известен соломотряс, принятый за прототип, содержащий ведущий и ведомый коленчатые валы и клавиши, соединенные с ведущим коленчатым валом шарнирными парами [2]. Недостатком данной конструкции также является наличие избыточных связей и присутствие вибрации, что приводит к снижению надежности конструкции. Целью изобретения является повышение надежности конструкции и гашение вибрации. Указанная задача достигается тем, что клавиши контактируют с опорами шеек ведомого коленчатого вала под действием собственных масс и упругих элементов, при этом опоры выполнены в виде тороидальных колец из упругого материала с желобами на наружных поверхностях, сопряженными с цилиндрическими направляющими, приваренными к основанию клавиш. На фиг.1 показана схема соломотряса. На фиг.2 показана схема сопряжения клавиш с опорами на шейках ведомого коленчатого вала. На фиг.3 показан разрез по А-А на фиг.2. Соломотряс состоит из ведущего коленчатого вала 1, ведомого коленчатого вала 2 и клавиш 3, которые соединены с ведущим коленчатым валом 1 шарнирными парами 4, а с ведомым коленчатым валом 2 сопряжены посредством опор 5. Опора 5 состоит из тороидального кольца 6 из упругого материала с желобом на наружной поверхности; цилиндрической направляющей 7, приваренной к основанию клавиши 3 и сопрягающейся с желобом тороидального кольца 6, причем диаметр цилиндрической направляющей 7 меньше диаметра желоба; двух осевых опор 8, между которыми с зазором установлено тороидальное кольцо 6. Ведущий коленчатый вал 1 соединен с ведомым коленчатым валом 2 посредством цепной передачи 9, а на клавиши 3 действуют прижимающие усилия от упругих элементов 10. Соломотряс работает следующим образом: вращение от ведущего коленчатого вала 1 передается ведомому коленчатому валу 2 посредством цепной передачи 9. Клавиши 3 приводятся в движение ведущим коленчатым валом 1 через шарнирные пары 4. Контакт между цилиндрическими направляющими 7 и желобами тороидальных колец 6 осуществляется под действием массы клавиш 3 и прижимающего усилия упругих элементов 10. Во избежание колебаний клавиш 3 в горизонтальной плоскости цилиндрическая направляющая 7 клавиш 3 заключена в желоб тороидального кольца 6 с возможностью качания, а само тороидальное кольцо 6 имеет возможность качаться относительно шейки ведомого коленчатого вала 2 за счет зазора между осевыми опорами 8. Для исключения вибрации тороидальное кольцо 6 выполнено из упругого материала. Устройство позволяет повысить надежность конструкции и исключить вибрации. Источники информации 1. Шаткус Д.И. Зерноуборочные комбайны “Енисей”. – М.: Агропромиздат, 1986 г. 2. А.С. 620241 СССР, М. Кл.2 А 01 F 12/30, опубл. 25.08.78. Бюл. № 31.
Формула изобретения
Соломотряс, содержащий ведущий и ведомый коленчатые валы и клавиши, соединенные с ведущим коленчатым валом шарнирными парами, отличающийся тем, что клавиши контактируют с опорами шеек ведомого коленчатого вала под действием собственных масс и упругих элементов, при этом опоры выполнены в виде тороидальных колец из упругого материала с желобами на наружных поверхностях, сопряженными с цилиндрическими направляющими, приваренными к основанию клавиш.
