Патент на изобретение №2246191

(54) СЕЛЬСКОХОЗЯЙСТВЕННЫЙ АГРЕГАТ

(57) Реферат:

Агрегат содержит раму и рабочие органы с возможностью их перевода в рабочее или транспортное положение. На раме закреплены кронштейны. На верхнем кронштейне установлены винтовые пары с гибкими элементами со съемными зацепами для подъема сменных рабочих органов. На нижнем кронштейне установлено сцепное устройство для присоединения сменных рабочих органов. Снижается трудоемкость навески рабочих органов. 2 ил.

Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям.

Известен широкозахватный сельскохозяйственный агрегат, содержащий раму, выполненную в виде шарнирного четырехзвенника с установленными на нем рабочими органами [1].

Недостатком этого устройства является то, что секции рабочих органов, установленные на площадках, при их присоединении к раме агрегата не всегда имеют устойчивое положение. В связи с этим невозможно одновременно подсоединить несколько секций рабочих органов без предварительной их установки относительно рамы с помощью дополнительных механических средств, что значительно увеличивает затраты времени на составление агрегатов.

Известна мобильная машина, содержащая раму, выполненную в виде несущей системы с установленными на ней рабочими органами и механизмом перевода их в рабочее и транспортное положение с помощью гидроцилиндра [2], принятая за прототип.

К недостаткам этого устройства следует отнести трудность навески сменяемых рабочих органов и сложность конструкции исполнительного устройства. При подсоединении рабочих органов к агрегату необходимо неоднократно подъезжать мобильным средством для совмещения осей рабочих органов с мобильным средством, что создает дополнительные затраты энергии и времени на их подсоединение.

Задача изобретения – снижение трудоемкости навески рабочих органов.

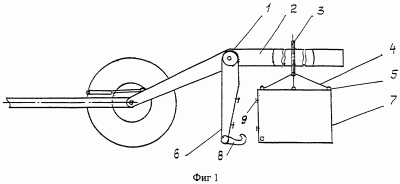

Поставленная задача решается тем, что предлагаемый сельскохозяйственный агрегат имеет раму с жестко установленными на ней верхними и нижними кронштейнами. Верхние кронштейны снабжены гибкими тягами, которые имеют устройства для изменения их длины. Нижние кронштейны снабжены устройствами для подсоединения сменных блоков рабочих органов к раме и расположены так, что их положение соответствует требуемой расстановке блоков рабочих органов на раме орудия. Предлагаемое техническое решение поясняется чертежами: на фиг.1 изображен рабочий орган в момент подсоединения к раме; на фиг.2 изображен рабочий орган в рабочем положении.

Сельскохозяйственный агрегат содержит раму 1 с жестко установленными на ней верхними кронштейнами 2 и нижними кронштейнами 6. Верхние кронштейны 2 оборудованы гибкими тягами 4 со съемными зацепами 5, при этом длина гибких тяг может изменяться с помощью устройства 3 винтовой пары. Нижние кронштейны 6, служащие для подсоединения сменных блоков рабочих органов 7 с помощью сцепных устройств 8 и 9 к раме.

Присоединение сменных блоков рабочих органов к раме сельскохозяйственного агрегата осуществляется при повороте рамы с помощью гидроцилиндра вокруг попоречно-горизонтальной оси. При этом верхние кронштейны 2 с помощью гибких тяг 4 со съемными зацепами 5, соединенными со сменным блоком 7, приподнимают блок над опорной поверхностью. Это дает возможность сменным блокам рабочих органов занять устойчивое положение по оси отвеса относительно нижних кронштейнов 6 для их подсоединения с помощью сцепных устройств 8 и 9 к раме орудия 1.

Работает сельскохозяйственный агрегат следующим образом. К предварительно установленным на площадке блокам сменных рабочих органов 7, например секциям дисковой бороны, перемещается задним ходом рама сельскохозяйственного агрегата так, что верхние кронштейны 2 на раме 1 располагаются в зоне сменных рабочих органов 7. Верхние кронштейны 2 поворотом рамы несущей системы с помощью гидроцилиндра вокруг поперечно-горизонтальной оси опускаются в нижнее положение. Затем с помощью гибких тяг 4, снабженных съемными зацепами 5, подсоединяют рабочие органы. После этого раму поворачивают вокруг поперечно-горизонтальной оси так, что верхние кронштейны 2 с подсоединенными гибкими тягами 4 приподнимают сменные рабочие органы, которые под действием силы тяжести принимают необходимое устойчивое положение по оси отвеса. Затем с помощью сцепных устройств 8 и 9 подсоединяют сменные рабочие органы 7 к нижним кронштейнам 6. Помимо сцепных устройств 8 и 9 для установки рабочих органов в рабочее или транспортное положение используют устройство 3 установки длины гибких тяг, с помощью которого при необходимости осуществляют регулирование положения продольной оси секции по высоте.

Таким образом, предложенный сельскохозяйственный агрегат со сменными блоками рабочих органов за счет установленных на раме кронштейнов с регулируемыми по длине и закрепленными на них гибкими съемными тягами и кронштейнами со сцепными устройствами позволяют устанавливать сменные блоки рабочих органов на раме агрегата с наименьшими затратами энергии и времени.

Источники информации

1. Патент СССР № 1771389 МКИ А 01 В 51/00, 73/00.

2. А.с. СССР № 1314969 МКИ А 01 В 51/02.

Формула изобретения

Сельскохозяйственный агрегат, содержащий раму и рабочие органы с возможностью их перевода в рабочее или транспортное положение, отличающийся тем, что на раме закреплены кронштейны, на верхнем из которых установлены винтовые пары с гибкими элементами со съемными зацепами для подъема сменных рабочих органов, а на нижнем – сцепное устройство для присоединения сменных рабочих органов.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 05.07.2004

Извещение опубликовано: 27.03.2006 БИ: 09/2006
