Патент на изобретение №2246189

(54) ОРУДИЕ ДЛЯ ФОРМИРОВАНИЯ ЛУНОК

(57) Реферат:

Изобретение относится к садово-огородному инвентарю, в частности для формирования лунок в почвогрунте при посадке сельскохозяйственных и декоративных (цветочных) культур. Орудие снабжено выталкивающим устройством для извлечения его из почвогрунта в процессе работы без затрат мускульных усилий пользователя. Устройство выполнено в виде выполненного из трубы кольца для опирания на почвогрунт и прикрепленной к нему своим нижним витком цилиндрической пружины. Внутренний диаметр кольца равен, а внутренний диаметр пружины превышает наружный диаметр большего основания конусного лезвия. Верхний виток пружины прикреплен к нижним концам державок, а нижний и верхний витки пружины поджаты. Отношение диаметра проволоки пружины к наружному диаметру сечения опорного кольца равно 0,35:0,44, а нижние поверхности режущей кромки лезвия и опорного кольца лежат в одной плоскости. Это позволит при работе орудием обеспечить минимальные затраты мускульных усилий пользователя при максимальном увеличении производительности его труда. 2 ил.

Изобретение относится к садово-огородному инвентарю, в частности для формирования лунок в почвогрунте при посадке сельскохозяйственных и декоративных (цветочных) культур.

Широко известны разнообразные конструкции лопат, применяемые при посадке сельскохозяйственных и цветочных культур, и, в частности, ручная мотыга Землякова Н.В. [1].

Однако при их использовании в работе затрачиваются значительные мускульные усилия человека при сравнительно низкой производительности его труда.

Известно также орудие для формирования лунок в почвогрунте, наиболее близкое по своей технической сути к предложенному [2], однако и ему частично присущи те же недостатки.

Цель изобретения – создание такой конструкции орудия для формирования лунок в почвогрунте, которое бы обеспечило при работе с ним минимальные затраты мускульных усилий пользователя при максимальном увеличении производительности его труда.

Поставленная цель достигается тем, что орудие для формирования лунок в почвогрунте, содержащее лезвие, в виде полого усеченного конуса правильной формы, меньшее основание которого имеет режущую кромку, две державки одинаковой длины, симметрично и жестко закрепленные на наружном диаметре верхнего края лезвия, опорную планку для ноги пользователя для введения лезвия в почвогрунт, причем планка расположена между державками на расстоянии от верхнего края лезвия на величину ее высоты и имеет прикрепленный по всей длине нижней стороны планки клиновидный нож для разрезания и удаления почвогрунта, извлекаемого при работе орудия, снабжено выталкивающим устройством для извлечения его из почвогрунта в процессе работы без затрат мускульных усилий пользователя, которое выполнено в виде выполненного из трубы кольца для опирания на почвогрунт и прикрепленной к нему своим нижним витком цилиндрической пружины, причем внутренний диаметр кольца равен, а внутренний диаметр пружины превышает наружный диаметр большего основания конусного лезвия, при этом верхний виток пружины прикреплен к нижним концам державок, а нижний и верхний витки пружины поджаты, кроме того, отношение диаметра проволоки пружины к наружному диаметру сечения опорного кольца равно 0,35:0,44, а нижние поверхности режущей кромки лезвия и опорного кольца лежат в одной плоскости.

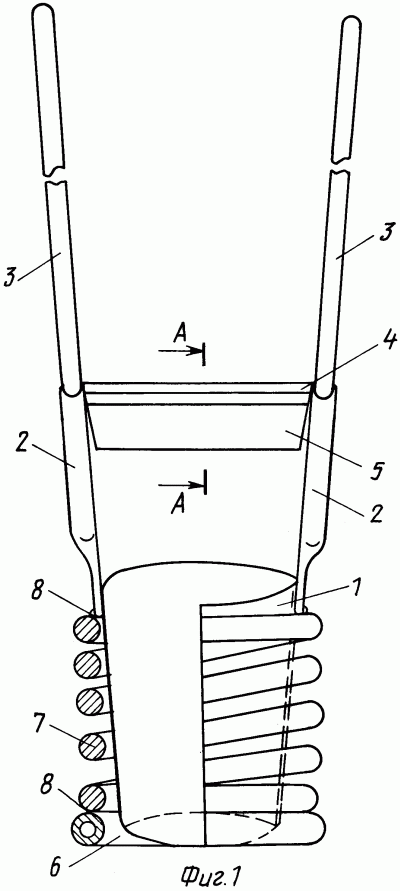

На фиг.1 изображено орудие для формирования лунок в почвогрунте, на фиг.2 – сечение А-А на фиг.1.

Орудие содержит лезвие 1, державки 2, рукоятки 3, опорную планку 4 с клиновидным ножом 5, выталкивающее устройство в составе опорного кольца 6 и пружины 7, прикрепленной электроприхватками 8 к кольцу 6 и державкам 2.

На фиг.1 условно не показана четверть лезвия 1, опорного кольца 6 и пружины 7 для более полного представления конструкции орудия.

Работа предложенным орудием производится следующим образом.

В исходном положении орудие своими опорным кольцом 6 и режущей кромкой лезвия 1 устанавливается на почвогрунт перпендикулярно к его поверхности, затем пользователь надавливает ногой на опорную планку 4 и обеими руками на рукоятки 3, тем самым обеспечивая введение лезвия 1 в почвогрунт на всю высоту этого лезвия 1 за минусом суммы размеров диаметра опорного кольца и диаметров сжатых до соприкосновения витков пружины 7, после чего за счет разжатия пружины 7 без применения мускульных усилий пользователя орудие извлекается из почвогрунта и так же, как ранее, устанавливается на новое место, где необходимо выполнить следующую лунку, и так последовательно выполняются указанные выше движения. После введения в почвогрунт лезвия 1 для выполнения второй лунки почвогрунт первой лунки выталкивается из лезвия 1 почвогрунтом второй лунки и, встречаясь с лезвием клиновидного ножа 5, разрезается на две части и удаляется в сторону от орудия. Описанная последовательность работы производится на всем обрабатываемом участке почвогрунта.

Изготовление и опытная эксплуатация орудия предложенной конструкции полностью обеспечила достижение цели, поставленной в изобретении.

Источники информации:

1. Авторское свидетельство СССР N 1256703, кл. А 01 В 1/00, 1986.

2. Патент РФ N 2198486, кл. А 01 В 1/00, 2003.

Формула изобретения

Орудие для формирования лунок в почвогрунте, содержащее лезвие в виде полого усеченного конуса правильной формы, меньшее основание которого имеет режущую кромку, две державки одинаковой длины, симметрично и жестко закрепленные на наружном диаметре верхнего края лезвия, опорную планку для ноги пользователя для введении лезвия в почвогрунт, причем планка расположена между державками на расстоянии от верхнего края лезвия на величину ее высоты и имеет прикрепленный по всей длине нижней стороны планки клиновидный нож для разрезания и удаления почвогрунта, извлекаемого при работе орудия, отличающееся тем, что орудие снабжено выталкивающим устройством для извлечения его из почвогрунта в процессе работы без затрат мускульных усилий пользователя, которое выполнено в виде выполненного из трубы кольца, для опирания на почвогрунт и прикрепленной к нему своим нижним витком цилиндрической пружины, причем внутренний диаметр кольца равен, а внутренний диаметр пружины превышает наружный диаметр большего основания конусного лезвия, при этом верхний виток пружины прикреплен к нижним концам державок, а нижний и верхний витки пружины поджаты, кроме того, отношение диаметра проволоки пружины к наружному диаметру сечения опорного кольца равно 0,35:0,44, а нижние поверхности режущей кромки лезвия и опорного кольца лежат в одной плоскости.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.02.2006

Извещение опубликовано: 20.02.2007 БИ: 05/2007
