Патент на изобретение №2246106

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2246106 (13) C2
(51) МПК 7
G01N29/04
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.01.2011 – прекратил действие

(21), (22) Заявка: 2003107086/28, 17.03.2003

(24) Дата начала отсчета срока действия патента:

17.03.2003

(43) Дата публикации заявки: 10.09.2004

(45) Опубликовано: 10.02.2005

(56) Список документов, цитированных в отчете о
поиске:
СПРАВОЧНИК ПОД РЕД. В.В.КЛЮЕВА, “НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ И ДИАГНОСТИКА”, М., “МАШИНОСТРОЕНИЕ”, 1995, с.171. SU 1784909 А1, 30.12.1992. SU 357518 А, 31.10.1972. DE 3904440 А, 23.08.1990. DE 3637366 А, 11.05.1988. ЕР 458426 А2, 27.11.1991. US 5050703 А, 24.09.1991.

Адрес для переписки:

115114, Москва, Шлюзовая наб., 6, стр.4-5, ООО “Патент-Гарант”, В.Л. Влодавскому

(72) Автор(ы):

Кеслер Н.А. (RU)

(73) Патентообладатель(и):

Кеслер Наум Аронович (RU)

(54) ЭЛЕКТРОМАГНИТНЫЙ АКУСТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

(57) Реферат:

Изобретение относится к области неразрушающего контроля изделий акустическими методами и может быть использовано в устройствах для измерения толщины стенки алюминиевых и стальных изделий, а также для их дефектоскопии. Технический результат – повышение чувствительности измерения, уменьшение габаритов и потребляемой мощности устройства, расширение функциональных возможностей. Предложенный электромагнитный акустический преобразователь для устройства ультразвукового контроля материалов включает систему подмагничивания и генератор зондирующих импульсов, состоящий из активного элемента, емкости и катушки индуктивности. При этом обмотка катушки индуктивности выполнена из, по меньшей мере, двух независимых секций, с одинаковым направлением намотки витков, а устройство дополнительно снабжено активными элементами и емкостями, образующими с каждой секцией обмотки самостоятельные генераторы. Активные элементы, например транзисторы, выполнены с возможностью их включения синхронно или со сдвигом по фазе. 1 з.п. ф-лы, 1 ил.

Изобретение относится к области неразрушающего контроля изделий акустическими методами и может быть использовано в устройствах для измерения толщины стенки алюминиевых и стальных изделий, а также для их дефектоскопии.

Известны способы электромагнитно-акустического (ЭМА) контроля и устройства для их осуществления, согласно которым при помощи ЭМА-преобразователей возбуждают в изделии акустические колебания, по которым судят о параметрах контролируемого изделия.

Наиболее близким по технической сути к предлагаемому изобретению является электромагнитный акустический преобразователь для устройства ультразвукового контроля материалов, включающий систему подмагничивания и генератор зондирующих импульсов, состоящий из активного элемента, емкости и катушки индуктивности (Неразрушающий контроль и диагностика. Справочник под ред. В.В.Клюева. М., Машиностроение, 1995, стр. 171).

Однако известный прибор отличается невысокой чувствительностью, повышенной мощностью потребления и требует мощной намагничивающей системы. Значительные размеры подмагничивающей системы ЭМА-преобразователя не позволяют снизить габариты датчика до размеров, соизмеримых с пьезоэлектрическим преобразователем (ПЭП).

Технической задачей, на решение которой направлено данное изобретение, является повышение чувствительности измерения, уменьшение габаритов и потребляемой мощности устройства, расширение функциональных возможностей.

Поставленная задача решается за счет того, что электромагнитный акустический преобразователь для устройства ультразвукового контроля материалов, включающий систему подмагничивания и генератор зондирующих импульсов, состоящий из активного элемента, емкости и катушки индуктивности характеризуется тем, что обмотка катушки индуктивности выполнена из, по меньшей мере, двух независимых секций, с одинаковым направлением намотки витков, а устройство дополнительно снабжено активными элементами и емкостями, образующими с каждой секцией обмотки самостоятельные генераторы. Активные элементы, например транзисторы, выполнены с возможностью их включения синхронно или со сдвигом по фазе.

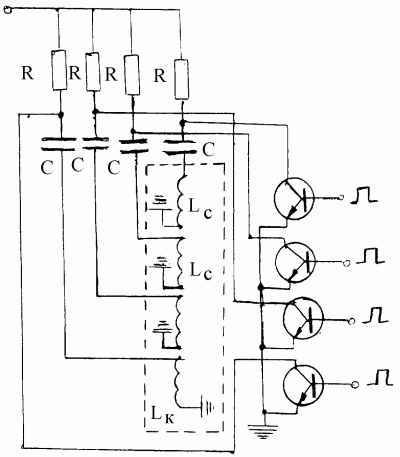

Сущность изобретения поясняется чертежом, где представлена схема ЭМА-преобразователя.

Изображенный на чертеже вариант ЭМА-преобразователя состоит из четырех генераторов, образованных путем разделения обмотки рабочей катушки индуктивности Lk на четыре секции Lc, к каждой из которых подключены отдельные емкости С и активные элементы (транзисторы). К источнику питания генераторы подключены через сопротивления R.

Работает устройство следующим образом.

В исходном состоянии ключи (активные элементы генераторов), например транзисторы, закрыты. Открывание ключей может происходить синхронно или со сдвигом по фазе. При открытии ключей в замкнутых контурах возникают апериодические колебания тока в секциях катушки индуктивности. Взаимодействие постоянного или низкочастотного поля подмагничивания с высокочастотным полем вихревых токов вызывает колебания поверхностных слоев контролируемого изделия. Эти колебания воспринимаются электромагнитным акустическим датчиком и анализируются обычным образом. В качестве рабочей катушки датчика может применяться как дополнительная измерительная катушка, так и рабочая катушка ЭМА-преобразователя.

В известных системах и приборах ЭМА-контроля, основанных на продольных или сдвиговых высокочастотных колебаниях поверхностных частиц контролируемого изделия, возникновение последних связано с взаимодействием постоянного или низкочастотного поля подмагничивания с высокочастотным полем вихревых токов, образуемых вблизи поверхности изделия под воздействием в/ч колебаний тока в плоской катушке, лежащей на поверхности изделия. Ток в в/ч катушке образуется с помощью генератора, составляющей которого является рабочая катушка ЭМАП и рабочая емкость Ск.

Ток в катушке контура в апериодическом режиме (режим работы генератора – короткий импульс 2-3 периода) можно определить из известной формулы

Uk=Lk· di/dt,

где Uk – максимальное напряжение на контуре, определяемое допустимым напряжением на электродах транзистора;

Lk – индуктивность катушки ЭМАП, число витков которой лежит обычно в пределах 20-30 и определяется диаграммой направленности ЭМАП;

dt – фактически четверть периода собственных (рабочих) колебаний.

Из этой формулы следует, что при Lk 30 мкГн, dt 0,1 мс и предельно допустимом напряжении между электродами транзистора Uk=1200 В, максимальный ток в катушке Ik 4 А. Следовательно сдвиг частиц поверхности контролируемого изделия обеспечивается взаимодействием в/ч поля вихревых токов 30 W· 4 А=120 A· W и низкочастотного поля подмагничивания 5000 A· W. Только в этом случае достигается приемлемая чувствительность устройства. Однако такое поле подмагничивания требует большой мощности подмагничивающего устройства и его габаритов. Результатом этого является также сильное притяжение ЭМАП к контролируемому изделию.

Устранению этих недостатков посвящено данное изобретение. Если катушку индуктивности разбить, например, на четыре секции, то индуктивность каждой секции будет Lk/42 2 мкГн. Тогда максимальный ток в каждой секции Ic 60 A. Следовательно, общее число A· W в рабочей катушке ЭМАП составит 30 W· 60 A=1800 A· W. Увеличение на порядок и более A· W в/ч катушки ЭМАП без увеличения числа ее витков, позволяет резко повысить чувствительность контроля, снизив при этом величину поля подмагничивания. Все это позволяет снизить вес, потребляемую мощность прибора и в итоге создать портативные толщиномер и дефектоскоп, дополнительным достоинством которых будет отсутствие необходимости применения контактной жидкости.

Формула изобретения

1. Электромагнитный акустический преобразователь для устройства ультразвукового контроля материалов, включающий систему подмагничивания и генератор зондирующих импульсов, состоящий из активного элемента, емкости и катушки индуктивности, отличающийся тем, что обмотка катушки индуктивности выполнена из, по меньшей мере, двух независимых секций, с одинаковым направлением намотки витков, а устройство дополнительно снабжено активными элементами и емкостями, образующими с каждой секцией обмотки самостоятельные генераторы.

2. Преобразователь по п.1, отличающийся тем, что активные элементы выполнены с возможностью их включения синхронно или со сдвигом по фазе.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.03.2006

Извещение опубликовано: 20.02.2007 БИ: 05/2007
