Патент на изобретение №2246090

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2246090 (13) C1
(51) МПК 7
F28F25/04
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.01.2011 – действует

(21), (22) Заявка: 2003124145/06, 05.08.2003

(24) Дата начала отсчета срока действия патента:

05.08.2003

(45) Опубликовано: 10.02.2005

(56) Список документов, цитированных в отчете о
поиске:
SU 1693348 А1, 23.11.1991. RU 2201570 С2, 27.03.2003. SU 1339389 А1, 23.09.1987. RU 2122168 С1, 20.11.1998. DE 3429086 A1, 31.10.1985.

Адрес для переписки:

109507, Москва, Самаркандский б-р, 15, корп.4, кв.38, Б.П. Новикову

(72) Автор(ы):

Сухова Н.Н. (RU)

(73) Патентообладатель(и):

Сухова Наталья Николаевна (RU)

(54) ВОДОУЛОВИТЕЛЬ ГРАДИРНИ

(57) Реферат:

Изобретение может быть использовано в качестве водоуловителя градирен. Водоуловитель градирни содержит пакеты объемных элементов, пакеты выполнены в виде секторов, равномерно размещенных внутри градирни, элементы выполнены из полимерных нитей, соединенных между собой экструзией с образованием ячеистой структуры, имеющей профиль равностороннего треугольника, пакеты выполнены из горизонтальных рядов элементов, причем в смежных рядах профили обращены вершинами в противоположные стороны, пакеты установлены в градирне с образованием внутреннего и внешнего концентричных поясов, наклоненных к вертикальной оси градирни под углом 5…10°, величина сторон профиля элементов составляет 20…100 мм, а толщина нитей 0,5…5,0 мм. Пакеты внутреннего и внешнего поясов могут быть установлены с примыканием соответствующих торцов или пакеты внешнего пояса могут быть размещены над пакетами внутреннего пояса. Изобретение позволяет повысить эффективность влагоулавливания, влагоотделения и отвод отдельной влаги. 2 з.п. ф-лы, 5 ил.

Изобретение относится к теплоэнергетике и может быть использовано в градирнях теплоэлектростанций и промышленных предприятий.

Известен водоуловитель градирни, содержащий пакет из вертикальных гофрированных листов, соединенных между собой вдоль выступов гофр, выполненных изогнутыми по вертикали [1].

Недостатками такого водоуловителя являются высокая трудоемкость изготовления и низкая эффективность водоулавливания из-за недостаточно развитой поверхности взаимодействия с восходящим потоком влажного воздуха.

Известна также насадка тепломассообменного аппарата, содержащая объемные элементы, выполненные экструзией из неметаллических нитей, элементы выполнены в поперечном сечении в виде равностороннего треугольника и размещены в шахматном порядке с чередованием продольной и поперечной укладки [2].

Недостатками насадки являются недостаточная жесткость и невысокая эффективность в качестве водоуловителя.

Наиболее близким по технической сущности и достигаемому результату является водоуловитель градирни, содержащий пакеты объемных элементов, пакеты выполнены в виде секторов, равномерно размещенных внутри градирни [3].

Основным недостатком известного водоуловителя является недостаточная эффективность влагоулавливания, влагоотделения и отвод отделенной влаги.

Изобретение устраняет указанные недостатки.

Технический результат достигается тем, что в водоуловителе градирни, содержащем пакеты объемных элементов, пакеты выполнены в виде секторов, равномерно размещенных внутри градирни, согласно изобретению элементы выполнены из полимерных нитей, соединенных между собой экструзией с образованием ячеистой структуры, имеющей профиль равностороннего треугольника, пакеты выполнены из горизонтальных рядов элементов, причем в смежных рядах профили обращены вершинами в противоположные стороны, пакеты установлены в градирне с образованием внутреннего и внешнего концентричных поясов, наклоненных к вертикальной оси градирни под углом 5…10°, величина сторон профиля элементов составляет 20…100 мм, а толщина нитей 0,5…5,0 мм. Кроме того, пакеты внутреннего и внешнего поясов могут быть установлены либо с примыканием соответствующих торцов, либо пакеты внешнего пояса размещены над пакетами внутреннего пояса.

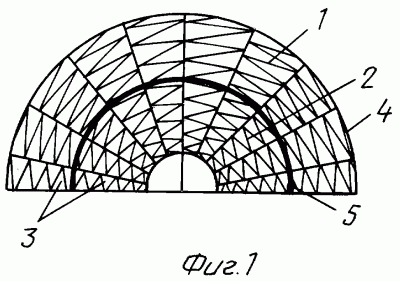

На фиг.1 показан водоуловитель градирни, в плане; на фиг.2 представлен пакет водоуловителя; на фиг.3 – размещение пакетов внутреннего и внешнего поясов с примыканием торцов; на фиг.4 показано размещение пакетов внешнего пояса над пакетами внутреннего пояса; на фиг.5 показано практическое выполнение пакета.

Водоуловитель градирни содержит пакеты 1 и 2 объемных элементов пакеты, 1, 2 выполнены в виде секторов 3, равномерно размещенных внутри градирни. Пакеты 1, 2 установлены с образованием внутреннего и внешнего поясов 4, 5 соответственно. Пакеты 1, 2 обоих поясов установлены под углом 5…10° к вертикальной оси градирни. Объемные элементы 6 пакетов 1, 2 выполнены из полимерных нитей толщиной 0,5…5,0 мм (например, из полиэтилена низкого давления, поливинилхлорида марки ПВХ или из других термопластичных материалов). Элементы 6 выполнены из нитей экструзией с образованием ячеистой (сетчатой) структуры. Элементы 6 выполнены с профилем в виде равностороннего треугольника. Пакеты 1, 2 выполнены из горизонтальных рядов элементов 6, причем в смежных рядах профили обращены вершинами в противоположные стороны (фиг.2). Пакеты 1, 2 поясов 4, 5 могут быть установлены с примыканием торцов 7 (состыкованы) (фиг.3), либо пакеты 1 внешнего пояса 5 размещены над пакетами 2 внутреннего пояса 4 (с перекрышей). Последняя компоновка позволяет полностью исключить прохождение влажного потока воздуха, минуя водоуловитель.

Выполнение водоуловителя в виде двух поясов позволяет упростить собственное изготовление пакетов 1, 2 (повысить технологичность, особенно для градирен большого диаметра), а также облегчить монтаж водоуловителя в градирне. Кроме того, улучшаются условия для транспортировки пакетов к месту установки. Соединение пакетов 1, 2 в блоки (водоуловитель) осуществляют посредством сварки (оплавлением) как торцов 7, так и боковых смежных пакетов.

Использование данного водоуловителя позволит обеспечить капельный унос воды из градирни не более 0,002% от гидравлической нагрузки, а также улучшить отвод отделенной влаги благодаря наклону пакетов.

Источники информации

1. SU, а.с. №1339389, М.кл. F 28 F 25/08, опубл.1987.

2. RU, патент №2122168, М.кл. F 28 F 28/08, опубл. 1998.

3. В.С. Пономаренко, Ю.И. Арефьев. Градирни промышленных и энергетических предприятий. – М.: Энергоатомиздат, 1998, с.47, рис.2.9.

Формула изобретения

1. Водоуловитель градирни, содержащий пакеты объемных элементов, пакеты выполнены в виде секторов, равномерно размещенных внутри градирни, отличающийся тем, что элементы выполнены из полимерных нитей, соединенных между собой экструзией с образованием ячеистой структуры, имеющей профиль равностороннего треугольника, пакеты выполнены из горизонтальных рядов элементов, причем в смежных рядах профили обращены вершинами в противоположные стороны, пакеты установлены в градирне с образованием внутреннего и внешнего концентричных поясов, наклоненных к вертикальной оси градирни под углом 5…10°, величина сторон профиля элементов составляет 20…100 мм, а толщина нитей 0,5…5,0 мм.

2. Водоуловитель градирни по п.1, отличающийся тем, что пакеты внутреннего и внешнего поясов установлены с примыканием соответствующих торцев.

3. Водоуловитель по п.1, отличающийся тем, что пакеты внешнего пояса размещены над пакетами внутреннего пояса.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 06.08.2006

Извещение опубликовано: 20.06.2007 БИ: 17/2007


NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 20.12.2007

Извещение опубликовано: 20.12.2007 БИ: 35/2007


QB4A Регистрация лицензионного договора на использование изобретения

Лицензиар(ы): Сухова Наталья Николаевна


ИЛ

Лицензиат(ы): Общество с ограниченной ответственностью “Проектно-строительное предприятие “Мегапроект”

Договор № РД0036637 зарегистрирован 28.05.2008

Извещение опубликовано: 10.07.2008 БИ: 19/2008

* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 06.08.2008

Извещение опубликовано: 27.07.2010 БИ: 21/2010


NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 20.08.2010

Извещение опубликовано: 20.08.2010 БИ: 23/2010
