Патент на изобретение №2245854

(54) НАПРЯГАЮЩИЙ ЦЕМЕНТ

(57) Реферат:

Изобретение относится к строительству и может быть использовано при возведении монолитных бетонных и железобетонных конструкций специального назначения. Технический результат – значительное снижение материальных и энергозатрат, повышение степени самонапряжения цемента, использование отходов производств. Напрягающий цемент, включающий портландцементный клинкер, гипс и напрягающую алюминатную добавку, содержит напрягающую алюминатную добавку состава, мас.%: п.п.п. – 6,31; SiO₂ – 52,78; Al₂O₃ – 34,97; Fe₂O₃ – 3,80; СаО – 1,43; MgO – 0,20; SO₃ – 0,15, при следующем соотношении компонентов, мас. %: двуводный гипс – 12, указанная алюминатная напрягающая добавка – 13, портландцементный клинкер – 75. 2 табл.

Изобретение относится к строительству, может быть использовано при возведении монолитных бетонных и железобетонных конструкций специального назначения.

Наиболее близким из аналогов является изобретение (авторское свидетельство СССР №1662972, С 04 В 7/00, 1991 г.)

Заявляемое изобретение направлено на решение задачи по производству вяжущего, состав которого позволяет значительно снизить материальные и энергозатраты. Технический эффект достигается за счет использования дешевой напрягающей алюминатной добавки, представленной шамотной пылью Суворовского рудоуправления Тульской области, согласно ТУ 1522-009-00/90485-99, и содержащей больше 30% Аl₂O₃, портландцементного клинкера производства ОАО “Подольск-Цемент” и новомосковского двуводного гипса путем совместного помола компонентов, за счет чего происходит экономия энергоресурсов.

Цель изобретения – повышение степени самонапряжения, использование отходов производств, снижение материальных затрат и энергоресурсов.

Напрягающий цемент, включающий портландцементный клинкер, гипс и напрягающую алюминатную добавку, содержит напрягающую алюминатную добавку состава, мас.%: п.п.п. – 6,31; SiO₂ – 52,78; Аl₂O₃ – 34,97; Fе₂O₃ – 3,80; СаО – 1,43; MgO – 0,20; SO₃ – 0,15, при следующем соотношении компонентов, мас. %: двуводный гипс – 12, указанная алюминатная напрягающая добавка – 13, портландцементный клинкер – 75.

Приготовление цементного теста, формование и испытание образцов осуществляют по ГОСТ 310.4.81. Самонапряжение определяют по ТУ-5743-157-46854090-2003.

Химический состав напрягающей добавки приведены в табл. 1.

Шамотная пыль содержит 0,36% примесей, не влияющих на свойства напрягающего цемента.

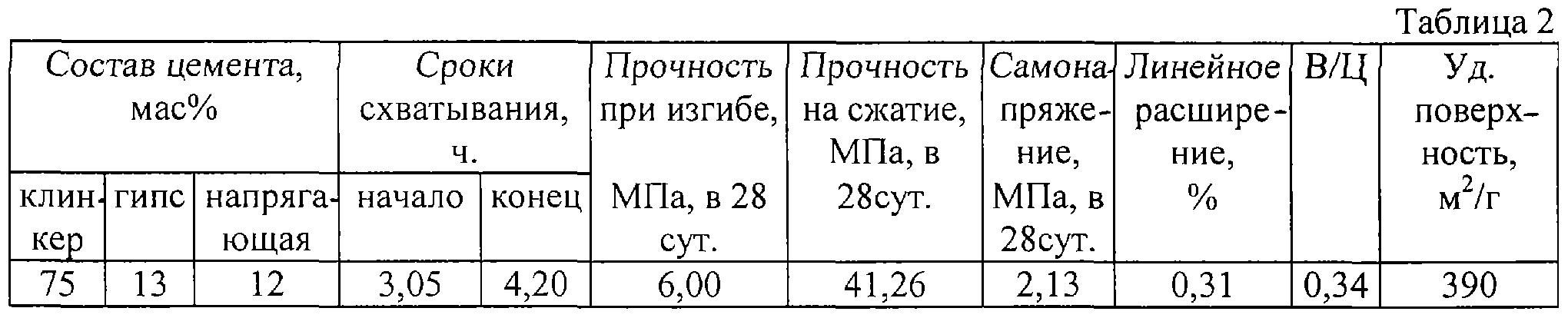

В табл. 2 приведена характеристика предлагаемого напрягающего цемента.

Формула изобретения

Напрягающий цемент, включающий портландцементный клинкер, гипс и напрягающую алюминатную добавку, отличающийся тем, что он содержит напрягающую алюминатную добавку состава, мас.%: п.п.п. – 6,31; SiO₂ – 52,78; Аl₂O₃ – 34,97; Fе₂O₃ – 3,80; СаО – 1,43; MgO – 0,20; SO₃ – 0,15, при следующем соотношении компонентов, мас. %:

Двуводный гипс 12

Указанная алюминатная напрягающая добавка 13

Портландцементный клинкер 75

QB4A Регистрация лицензионного договора на использование изобретения

Лицензиар(ы): Бурлов Юрий Александрович

НИЛ

Лицензиат(ы): ОАО “Подольск-Цемент”

Договор № РД0007435 зарегистрирован 22.03.2006

Извещение опубликовано: 10.05.2006 БИ: 13/2006

* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия
