Патент на изобретение №2245777

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2245777 (13) C1
(51) МПК 7
B24D13/08
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.01.2011 – прекратил действие

(21), (22) Заявка: 2003129214/02, 30.09.2003

(24) Дата начала отсчета срока действия патента:

30.09.2003

(45) Опубликовано: 10.02.2005

(56) Список документов, цитированных в отчете о
поиске:
SU 1692824 A1, 23.11.1991. SU 1511100 A1, 30.09.1989. SU 1174242 А, 23.08.1985. US 4630408 A, 23.12.1986.

Адрес для переписки:

302020, г.Орел, Наугорское ш., 29, ОрелГТУ

(72) Автор(ы):

Степанов Ю.С. (RU),
Киричек А.В. (RU),
Афанасьев Б.И. (RU),
Фомин Д.С. (RU),
Юричев И.А. (RU)

(73) Патентообладатель(и):

Орловский государственный технический университет (ОрелГТУ) (RU)

(54) ЛЕПЕСТКОВЫЙ КРУГ С ПАРАМЕТРИЧЕСКОЙ ОСЦИЛЛЯЦИЕЙ

(57) Реферат:

Изобретение относится к области машиностроения и может быть использовано при безразмерной окончательной обработке поверхностей деталей лепестковыми кругами. Лепестковый круг собран из лепестков шлифовальной шкурки и установлен под острым углом к плоскости, перпендикулярной оси вращения. Лепестки круга выполнены из двусторонней шлифовальной шкурки в форме эллипса. Малая его ось равна диаметру кругов, а большую ось определяют в зависимости от угла наклона круга. В результате расширяются технологические возможности за счет обработки двумя торцами лепестков, повышается производительность и качество обработки путем увеличения осевой жесткости круга. 2 з.п. ф-лы, 6 ил.

Изобретение относится к машиностроению, к механической обработке металлов и может быть использовано при шлифовании и полировании поверхностей деталей при их безразмерной окончательной обработке лепестковыми кругами.

Известен сборный абразивный инструмент, выполненный в виде пары абразивных кругов, закрепленных под углом друг к другу на общем валу с осевым зазором [1].

Недостатками известного инструмента являются ограниченность технологических возможностей при декоративной отделке и чистовой обработке фасонных поверхностей, а также трудности в достижении широкого диапазона качества обработанных поверхностей, при этом, обладая минимальной осевой жесткостью и работая только одной стороной периферийной абразивной поверхностью, невозможно добиться высокой производительности.

Известен сборный абразивный инструмент, выполненный в виде пары абразивных кругов, закрепленных под углом друг к другу на общем валу с осевым зазором, причем инструмент снабжен пружиной растяжения, размещенной между смежными торцами абразивных кругов, которые установлены с возможностью углового поворота [2].

Недостатками известного инструмента являются:

– минимальная осевая жесткость;

– работа только одной стороной периферийной абразивной поверхности;

– ограниченность технологических возможностей при декоративной отделке и чистовой обработке фасонных поверхностей;

– трудности в достижении широкого диапазона качества обработанных поверхностей.

Все это снижает производительность обработки и ведет к увеличенному расходу инструмента.

Задачей изобретения является расширение технологических возможностей инструмента за счет обеспечения возможности обработки двумя торцами лепестков, из которых состоит инструмент, установленного под углом к оси вращения, увеличение осевой жесткости благодаря использованию абразивных лепестков в форме круга.

Поставленная задача решается с помощью предлагаемого лепесткового абразивного круга, который собран из лепестков шлифовальной шкурки и установлен под острым углом к плоскости, перпендикулярной оси вращения, причем лепестки выполнены из двусторонней шлифовальной шкурки в форме эллипса, малая ось которого равна диаметру круга, а большая ось зависит от угла наклона круга и определяется по формуле

b=D/cos,

где b – большая ось эллипса;

D – наружный диаметр круга;

– угол наклона круга к плоскости, перпендикулярной оси вращения.

При этом круг снабжен косыми шайбами, установленными попарно с каждого торца, а угол между торцами косой шайбы в половину меньше угла установки круга.

Кроме того, круг в процессе предварительного полирования устанавливают под нулевым углом наклона.

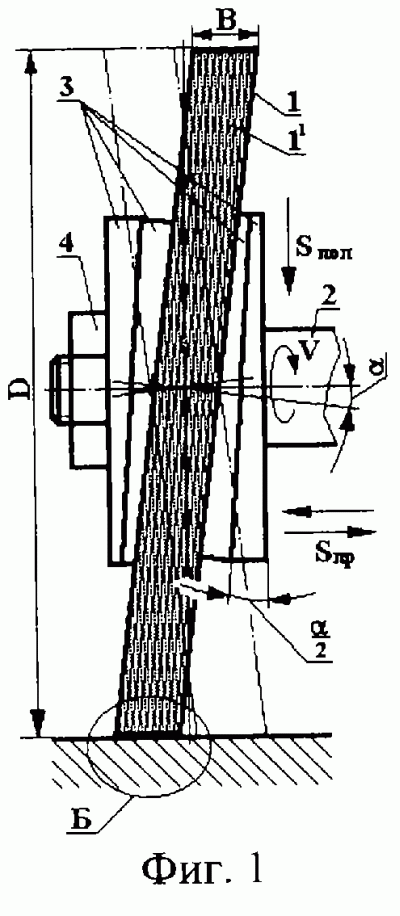

На фиг.1 показан круг, настроенный на окончательное чистовое полирование, общий вид; на фиг.2 – круг, настроенный на предварительное полирование, частичный осевой разрез; на фиг.3 – вид по А на фиг.2; на фиг.4 – элемент Б на фиг.1; на фиг.5 – элемент Б через пол-оборота круга относительно фиг.4; на фиг.6 – эллипсовидный лепесток из двусторонней шлифовальной шкурки.

Предлагаемый лепестковый абразивный круг 1 состоит из лепестков 11 шлифовальной шкурки и установлен под острым углом к плоскости, перпендикулярной оси вращения. Круг 1 установлен на шпинделе 2 и закреплен с помощью шайб 3 гайкой 4.

Лепестки 11 вырезаны из двусторонней шлифовальной шкурки в форме эллипса, малая ось которого равна диаметру D круга 1 в наклонном положении, а большая ось зависит от угла наклона круга 1 и определяется по формуле

b=D/cos,

где b – большая ось эллипса;

D – наружный диаметр круга;

– угол наклона круга к плоскости, перпендикулярной оси вращения.

Для установки и плавной регулировки угла наклона круг 1 снабжен косыми шайбами 3, которые установлены попарно с каждого торца круга.

Угол между торцами косой шайбы 3 в половину меньше угла установки круга 1.

При отпущенной гайке 4 путем поворота одной шайбы 3 относительно другой в каждой паре шайб устанавливают угол наклона круга 1 в пределах от 0° до max, где max – максимально возможный устанавливаемый угол наклона круга к плоскости, перпендикулярной оси вращения, который определяется экспериментально. Рекомендуется угол выбирать по формуле

arctg(B/D),

где В – высота круга.

При предварительном полировании круг устанавливают под нулевым углом наклона (см. фиг.2). При этом периферийная рабочая поверхность круга приобретает волнистую форму и соответственно профиль в виде круговой волнистой линии. Высота (фиг.3) волнообразного выступа относительно впадины соответствует наибольшему натягу в процессе работы круга, а длина выступа (равная половине длины наружной рабочей поверхности круга) – наибольшей длине зоны контакта круга с обрабатываемой поверхностью заготовки. Благодаря волнистой форме рабочей поверхности круга основное силовое воздействие на обрабатываемую поверхность осуществляется частями лепестков, находящимися на волнообразных выступах и имеющими наибольший прогиб (см. фиг.4 или 5).

В связи со сказанным в процессе предварительного полирования удается снимать большие припуски (например, до 0,3 мм) при применении крупнозернистых абразивных шкурок (зернистостью 16-80) и высоких скоростях резания (15-35 м/с). Этот процесс фактически является разновидностью шлифования и эффективен для подготовки поверхностей к чистовому полированию и перед металлопокрытием.

Чистовое полирование предлагаемым лепестковьм кругом с параметрической осцилляцией (фиг.1) предназначено для снижения параметра шероховатости поверхности (до Ra=0,1…0,8 мкм) без устранения отклонений формы деталей. Наибольший эффект применения осциллирующего полирования достигается при декоративной отделке и чистовой обработке фасонных поверхностей, например, полирование цилиндрических и конических поверхностей, обработка пресс-форм, штампов и др., полирование криволинейных поверхностей автомобильных кузовов, холодильников и др. под окраску.

Полирование предлагаемым кругом выполняется в основном по одной схеме резания, которая основана на применении высоких скоростей резания (10…40 м/с), приближающихся к скорости шлифования. Окружная скорость круга при осциллирующем полировании деталей из стали, никеля и хрома – 20…35 м/с; меди, латуни и бронзы – 16…25 м/с; алюминия, цинка и свинца – 12…20 м/с.

Наиболее применимы для предлагаемого круга лепестки из шкурки из электрокорунда и карбида кремния на тканиевой и бумажной основе зернистостью 8-М40, а также алмазные и эльборовые шкурки зернистостью 12-М3 на эластичной связке, при этом последние отличаются большой стойкостью.

Для данных кругов из водостойких алмазно-абразивных шкурок при обработке деталей из стали, чугуна и латуни в качестве охлаждающей жидкости применяют эмульсию; из неводостойких шкурок – минеральные масла.

Предлагаемые лепестковые круги с параметрической осцилляцией расширяют технологические возможности инструмента за счет обеспечения возможности обработки двумя торцами лепестков, из которых состоят круги, повышают производительность и качество обработки благодаря установки круга под углом к оси вращения и увеличивают осевую жесткость за счет использования абразивных лепестков в форме эллипса.

Источники информации, принятые во внимание:

1. А.с. 689823 СССР, МКИ B 24 D 5/00. Сборный абразивный инструмент. 1977.

2. А.с. 1692824 СССР, МКИ B 24 D 13/00. Сборный абразивный инструмент. А.В.Чемерский и В.Н.Чешев. №4700372/08, заявл. 18.04.89. опубл. 23.11.91. Бюл. №43 – прототип.

Формула изобретения

1. Лепестковый абразивный круг, собранный из лепестков шлифовальной шкурки и установленный под острым углом к плоскости, перпендикулярной оси вращения, отличающийся тем, что лепестки выполнены из двусторонней шлифовальной шкурки в форме эллипса, малая ось которого равна диаметру круга, а большая ось зависит от угла наклона круга и определена по формуле:

b=D/cos,

где b – большая ось эллипса;

D – наружный диаметр круга;

– угол наклона круга к плоскости, перпендикулярной оси вращения.

2. Круг по п.1, отличающийся тем, что он снабжен косыми шайбами, установленными попарно с каждого торца, при этом угол между торцами косой шайбы в половину меньше угла установки круга.

3. Круг по п.1 или 2, отличающийся тем, что он установлен под нулевым углом наклона в процессе предварительного полирования.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 01.10.2005

Извещение опубликовано: 27.04.2007 БИ: 12/2007


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 01.10.2005

Извещение опубликовано: 20.06.2007 БИ: 17/2007
