Патент на изобретение №2245745

(54) ГРОХОТ

(57) Реферат:

Изобретение относится к виброгрохотам, применяемым для рассева горячего агломерата после спекания на агломашине. Технический результат – упрощение конструкции колосниковых плит, снижение затрат на их изготовление и ремонт грохотов, увеличение срока службы. Грохот содержит корпус, на поперечных балках которого закреплены опорные элементы колосниковых плит. Плиты изготовлены из листового материала прямоугольной формы с тремя рядами отверстий под крепежные элементы, расположенными симметрично относительно главных осей плит, и сквозными пазами, выполненными с уширением боковых стенок, угол наклона которых = 1,5-5°. Плиты закреплены на опорных элементах одна по отношению к другой внахлестку через одну поперечную балку и дополнительно закреплены посередине к опорным элементам крепежными элементами. 4 ил.

Изобретение относится к виброгрохотам, применяемым для рассева горячего агломерата после спекания на агломашине, а именно к конструкции колосникового полотна таких грохотов.

Известно колосниковое полотно виброгрохота, состоящее из колосниковых плит, установленных внахлестку и закрепленных при помощи болтов на колосниковых балках (а.с. №655438, кл. В 07 В 1/46, 1979 г.).

Недостатком вышеназванного колосникового полотна является сложность конструкции колосниковых плит, сложность их крепления, что вызывает большие трудозатраты при их изготовлении, ремонте грохотов и снижение срока службы, особенно при спекании агломерата на агломашинах большой производительности.

Задачей изобретения является упрощение конструкции колосниковых плит, снижение трудозатрат на их изготовление, ремонты грохотов и увеличение срока службы при спекании агломерата на агломашинах большой производительности.

Поставленная задача достигается тем, что колосниковые плиты изготовлены из листового материала прямоугольной формы с 3-мя рядами отверстий под крепежные элементы, расположенными симметрично относительно главных осей плит, и сквозными пазами, выполненными с уширением боковых стенок, угол наклона которых =1,5-5°, причем колосниковые плиты закреплены на опорных элементах одна по отношению к другой внахлестку через одну поперечную балку и дополнительно закреплены посередине к опорным элементам крепежными элементами.

Колосниковые плиты установлены одна по отношению к другой внахлестку через одну поперечную балку короба для обеспечения минимального количества колосниковых плит на колосниковом поле короба грохота и необходимой жесткости их крепления.

Каждая плита посредине к опорным элементам поперечных балок короба крепится дополнительными крепежными элементами для исключения деформации колосниковых плит при использовании короба для сортировки горячих материалов.

Длина колосниковых плит принята равной 0,995 ширины короба, а ширина определена из расчета установки колосниковых плит внахлестку через одну поперечную балку короба.

Пазы колосниковых плит прорезаны на всю толщину листа с уширением боковых стенок для лучшего выпадения отсортированного материала. Угол наклона боковых стенок =1,5-5°.

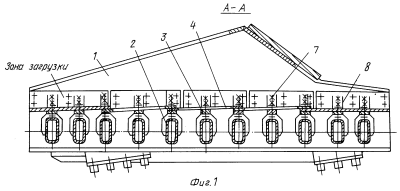

На фиг.1 изображено сечение А-А на фиг.2; на фиг.2 – вид сверху; на фиг.3 – сечение Б-Б на фиг.2; фиг.4 – сечение В-В на фиг.2.

Грохот состоит из корпуса 1, на поперечных балках которого закреплены опорные элементы 3, колосниковых плит 4. Концы опорных элементов опираются на кронштейны 5.

Колосниковые плиты 4 на опорных элементах 3 закреплены уголками 6 и крепежными элементами 7, защищенными от абразивного износа устройствами 8 и 9.

Рассев материала в коробе ведется следующим образом: короб устанавливают на опорную тележку, включают привод, за счет которого колосниковые плиты получают направленные колебания (вибропульсация).

Материал для рассева подается в зону загрузки грохота. Пройдя через ряды пазов колосниковых плит, материал рассеивается и сортируется.

Применение описываемой конструкции короба грохота позволяет снизить трудозатраты на их изготовление и ремонты в 2,5-3 раза, потери агломерата на 20-25%.

Формула изобретения

Грохот, содержащий корпус, на поперечных балках которого закреплены опорные элементы колосниковых плит, отличающийся тем, что колосниковые плиты изготовлены из листового материала прямоугольной формы с тремя рядами отверстий под крепежные элементы, расположенными симметрично относительно главных осей плит, и сквозными пазами, выполненными с уширением боковых стенок, угол наклона которых = 1,5-5⁰ , причем колосниковые плиты закреплены на опорных элементах одна по отношению к другой внахлест через одну поперечную балку и дополнительно закреплены посередине к опорным элементам крепежными элементами.

РИСУНКИ
