Патент на изобретение №2245616

(54) МЕЛИОРАТИВНАЯ СИСТЕМА

(57) Реферат:

Изобретение относится к мелиорации и водному хозяйству для создания экологически чистого агроландшафта. Мелиоративная система (МС) включает оросительные, водопроводящие системы (ВС) и сбросные системы, водоприемник (В) и водоподпорные регулирующие сооружения (ВРС). (ВРС) выполнены съемными, а (МС) снабжена гибкими сборными резервуарами – оболочками, переходящими в дренажи –отстойники с мембранами–фильтрами и увлажнителями–фильтрами. По периметру орошаемого массива устроены фильтры–кассеты, обеспечивающие поступление очищенных вод в (В). (ВС) снабжены системой–крышкой, препятствующей испарению воды, и имеют метрологические анализаторы, определяющие качество поступившей и сбрасываемой воды в водоприемник. Мелиоративная система позволит избежать нарушения экологического равновесия исходного агроландшафта. 1 ил.

Изобретение относится к мелиорации и водному хозяйству для создания экологически чистого агроландшафта.

Известна мелиоративная система, включающая дрены, соединенные с коллектором-оросителем, система снабжена расположенными в местах соединения дрен с коллектором-оросителем колодцами, причем обратные клапаны установлены на коллекторе-оросителе ниже его дна /1/.

Недостатком этой системы является низкая эффективность работы коллекторно-дренажной системы.

Известна мелиоративная система для освоения такыров, включающая валики, покрытые экраном из полимерного материала, а межщелевая поверхность почвы спланирована и уплотнена с уклоном от осевой линии в сторону прилегающих щелей, при этом перпендикулярно щелям выполнены кротовины /2/.

Недостатком является ненадежность работы системы в эксплуатации.

Известна оросительная система, включающая водораспределительные устройства, снабженные дополнительной камерой, сообщенной с входной камерой, а в перегородке выполнено выпускное отверстие, сообщающее вход и выход сифона, при этом входная камера заполнена гравием, а программный переключатель выполнен в виде закрытой управляющей емкости, сообщающающейся с дополнительной камерой через регулятор и имеющий калибрированное сливное отверстие и боковое, расположенное выше входа вакуумной трубки напора сифона, конец которой расположен внутри емкости /3/.

Недостатком данной оросительной системы является сложность ее эксплуатации.

Известна ирригационная система, включающая водоудерживающие экраны, расположенные наклонно к направлению движения фильтрационного потока влаги /4/.

Недостатком данной системы является сложность сохранения верхних слоев почвы в благоприятном состоянии, что не обеспечивает экологические требования данного агроландшафта.

Известен кассетный фильтр очистки воды от железа В.Л.Головина, включающий аэратор, корпус с расположенными в нем съемными фильтрующими элементами в виде кассет, каждая из которых содержит гибкие сетки, между которыми зажат фильтрующий материал, и прикрепленную к верхней части сеток непроницаемую вертикальную перегородку, а в промежутке между кассетами расположены обжимные валки, а внизу установлены перфорированные трубы для отвода осадка и трубопровод для отвода очищенной воды /5/.

Недостатком является сложность в эксплуатации, большая материалоемкость.

Известно подпорно-аэрационное сооружение, включающее центральный водослив из гибкого материала, боковые открылки, удерживающую пластину, монтирующиеся на гибкий флютбет [6].

Подобные сооружения можно использовать также при создании отстойников.

Наиболее близким техническим решением является осушительно-увлажнительная система, включающая регулирующую и проводящие сети, реку-водоприемник и регулирующие сооружения, снабжена расположенными на реке обвалованными водохранилищами, которые соединены с проводящей сетью нижележащего каскада через подземные трубопроводы и регулирующие сооружения, при этом участки реки-водоприемника между водохранилищами выполнены в виде каналов, в которые впадают проводящие сети вышележащего каскада [7].

Недостатком вышеприведенной системы является сложная подземная водопроводящая часть.

Задачей данного изобретения является создание технического решения мелиоративной системы для обеспечения наименьшего воздействия на агроландшафт при ее строительстве и работе. Предложенное нами техническое решение представлено на чертеже.

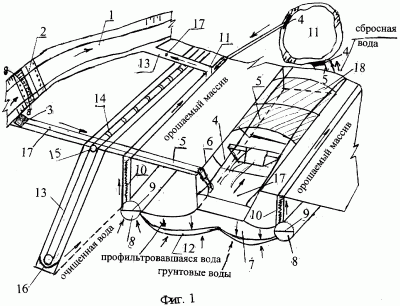

Мелиоративная система состоит из водоприемника 1, водоподпорного регулирующего сооружения 2, выполненного съемным, насосной станции 3, подпорно-аэрационных регулирующих конструкций 4, водопроводящих систем 5 с противофильтрационной одеждой 6, входящих в состав оросительной системы, гибких сборных резервуаров-оболочек 7, дренажей-отстойников 8, мембраны-фильтра 9, увлажнителей-фильтров 10, биологических прудов 11, оболочек-фильтров 12, сбросной системы 13, фильтров-кассет 14, удерживающего блока 15, гибких лотков 16, метрологических анализаторов 17, системы-крышки 18.

Мелиоративная система работает следующим образом. В период организации полива в водоприемник 1 устанавливают водоподпорное регулирующее сооружение 2, которое может укладываться на дно водоприемника 1 (или демонтироваться в осенне-зимний период), что позволяет осуществлять пропуск воды в паводок. С помощью насосной станции 3 вода подается в водопроводящие системы 5, снабжающие оросительную систему (сеть) необходимым для полива количеством воды, а подпорно-аэрационные регулирующие конструкции 4 повышают самоаэрацию водного потока, способствуя тем самым улучшению жизнеобеспечения корневой системы флоры. Просачивающаяся вода через противофильтрационную одежду 6 водопроводящей системы 5, а также грунтовые воды мелиоративных систем собираются в гибкие сборные резервуары-оболочки 7, не позволяя создавать подтопление прилегающих территорий, и очищают их, а затем переходит в дренажи-отстойники 8, снабженные мембранами-фильтрами 9, через которые профильтровавшаяся вода частично поступает по увлажнителям-фильтрам 10 к поверхности почвы, повышая ее влажность. Оставшаяся вода поступает в биологические пруды 11, куда скапливается излишняя сбросная вода после поливов и, пройдя дополнительную очистку в биологических прудах 11, вновь попадает в водоприеник 1 через гибкие лотки 16 и сбросную систему 13, через которую сбрасывается очищенная вода с орошаемого массива. Для задержания от попадания высокоминерализованной воды после применения удобрений и ядохимикатов на орошенном массиве в водоприемник 1, по его периметру устанавливаются фильтры-кассеты 14 и оболочки-фильтры 12, укрепленные на удерживающих блоках 15, в которых задерживаются различные токсичные вещества, и по устроенным гибким лоткам 16 вода поступает в сбросные системы 13 или биологические пруды 11, если качество воды не соответствует нормам, которые фиксируют метрологические анализаторы 17, установленные в водопроводящих 5 и сбросных 13 системах. Для уменьшение потерь воды из водопроводящих 5 и сбросных 13 систем их можно делать открытыми с гибкой системой-крышкой 18, способной сохранять воду от испарения, не нарушая существующих климатических условий данного агроландшафта. Метрологические анализаторы 17 представляют собой датчики, определяющие качество поступившей и сбрасываемой воды в водоприемник. Водоподпорные сооружения 2 выполняются съемными для обеспечения пропуска воды.

Данная система должна быть мобильной и строиться на определенное время со способностью замены ее элементов с учетом новых требований и современных технических решений. Применение предлагаемой мелиоративной системы позволит избежать нарушения экологического равновесия исходного агроландшафта.

Источники информации

1. А. с. СССР №810158,025 9/00, Б.И. №9,1981 г.

2. А. с. №1576049,025 9/00, Б.И. №25, 1990 г.

3. А. с. №1704672, 025 9/00, Б.И. №2, 1992 г.

4. А. с. СССР №531522, 025 9/00, Б.И. №38 1976 г.

5. А. с. СССР №1797598, 025 9/00, Б.И. №7 1993 г.

6. Решение на патент, МКИ Е 02 B 13/02. Заявка №96121488/13 (028005) от 30.10.96. Подпорно-аэрационное регулирующее сооружение и способ его возведения.

7. А.с. СССР №114330 Б.И. №9, 1985.

Формула изобретения

Мелиоративная система, включающая оросительные, водопроводящие и сбросные системы, водоприемник и водоподпорные регулирующие сооружения, отличающаяся тем, что водоподпорные регулирующие сооружения выполнены съемными, а мелиоративная система снабжена гибкими сборными резервуарами–оболочками, переходящими в дренажи – отстойники с мембранами–фильтрами и увлажнителями–фильтрами, по периметру орошаемого массива устроены фильтры–кассеты, обеспечивающие поступление очищенных вод в водоприемник, а водопроводящие системы снабжены системой – крышкой, препятствующей испарению воды, и имеют метрологические анализаторы, определяющие качество поступившей и сбрасываемой воды в водоприемник.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 01.12.2003

Извещение опубликовано: 20.09.2006 БИ: 26/2006
