Патент на изобретение №2245534

(54) СПОСОБ ДИАГОСТИКИ СОПРЯЖЕННЫХ ДЕТАЛЕЙ

(57) Реферат:

Способ диагностики может быть использован для оценки технического состояния поршневой машины. Способ оценки технического состояния поршневой машины по величине зазоров в сопряжениях деталей кривошипно-шатунного механизма путем определения амплитуды ударных импульсов, возникающих от соударения сопрягаемых деталей на неработающем двигателе при воздействии постороннего источника (вибратора), где максимальное отклонение вала при взаимодействии с сопрягаемыми деталями задается уравнением

где А – амплитуда колебаний, принимаемая от датчика, mV; k_пер – коэффициент передачи датчика, mV; f – частота, на которой проводится диагностирование. Изобретение обеспечивает повышение универсальности, точности и достоверности контроля оценки технического состояния поршневой машины и снижение трудоемкости. 2 ил. 1 табл.

Изобретение относится к машиностроению и может быть использовано для оценки технического состояния поршневой машины.

Известен способ оценки технического состояния поршневой машины по величине зазоров в сопряжениях деталей кривошипно-шатунного механизма путем определения амплитуды и фазы ударных импульсов, возникающих от соударения сопрягаемых деталей при воздействии на них знакопеременной нагрузки (Авторское свидетельство СССР №302647, G 01 M 17/00, 1982 г.)

Однако при диагностировании сопряженных деталей необходимо использовать устройство для создания знакопеременных нагрузок, что значительно затрудняет оценку их технического состояния. Следующим недостатком известного способа является низкая точность и достоверность контроля, заключающаяся в сложности выделения характеристических частот конкретных сопряжений из общего спектра колебаний, так как каждое сопряжение, участвующее в движении деталей, создает свой спектр частот и в некоторых случаях частотный спектр одного сопряжения может совпадать с частотным спектром другого сопряжения.

Технический результат направлен на повышение универсальности, точности и достоверности контроля оценки технического состояния поршневой машины и снижение трудоемкости.

Технический результат достигается тем, что оценку технического состояния поршневой машины производят по величине зазоров в сопряженных деталях кривошипно-шатунного механизма путем определения амплитуды и формы ударных импульсов, воздействующих от соударения сопрягаемых деталей при воздействии на них знакопеременных нагрузок. На неработающем двигателе возбуждают гармонические колебания в коленчатом вале от постороннего источника (вибратора), где максимальное отклонение вала при взаимодействии с сопрягаемыми деталями задается уравнением

где А – амплитуда колебаний, принимаемая от датчика, mV;

k_пep – коэффициент передачи датчика, mV·м·сек²;

f – частота, Гц.

Отличительным признаком от прототипа является то, что на неработающем двигателе возбуждают гармонические колебания в коленчатом вале от постороннего источника (вибратора), где максимальное отклонение вала при взаимодействии с сопрягаемыми деталями задается уравнением

где А – амплитуда колебаний, принимаемая от датчика, mV;

k_пep – коэффициент передачи датчика, mV·м·сек²;

f – частота, Гц.

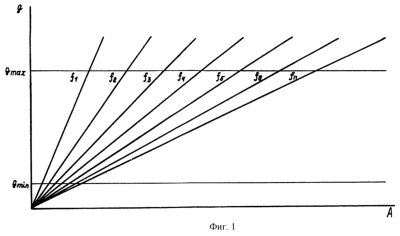

На фиг.1 представлен график семейства характеристик зависимости величины поперечного отклонения вала от амплитуды виброимпульса; на фиг.2 – графики зависимости величины поперечного отклонения вала от амплитуды виброимпульса: а – для частоты f₁=100 Гц; б – для частоты f₂=200 Гц.

Использование предлагаемого способа позволяет повысить точность и достоверность контроля, сократить материальные затраты и трудоемкость на проведение контроля.

Например, известно, что на неработающем двигателе при возбуждении его посторонним источником (вибратором) происходят соударения механических объектов. При соударении механических объектов возникают их колебания. В результате взаимодействия соударяющихся объектов возникает возмущающая сила Р, под действием которой коленчатый вал приходит в движение по закону

где _o – скорость в момент удара в соединении, м/с;

– собственная частота колебаний вала, Гц.

Максимальное отклонение вала при взаимодействии с сопрягаемыми деталями на его собственной частоте будет равно

В результате преобразования выражения (2) получим окончательное соотношение для определения максимального отклонения вала

где а_в – ускорение вала, м/с²;

f – частота, на которой проводится диагностирование, Гц.

Выражение (3) является общей математической зависимостью, описывающей колебания коленчатого вала любого двигателя. Используя это соотношение, определяют остаточный ресурс коленчатого вала любого двигателя. В частности по данной формуле рассчитывают, а затем строят график зависимости отклонения вала от ускорения _в, которое в итоге получает вал от внешнего возбуждения (вибратора), а также тогда, когда неизвестна резонансная частота коленчатого вала.

Ускорение вала _в определяется из соотношения

где А – амплитуда колебаний, принимаемая от датчика, mV;

Тогда соотношение (3) с учетом (4) получаем в виде

На основе соотношения (5) производят исследования технического состояния коленчатых валов любой марки, используя датчики ускорения.

Характер зависимости у=f (А) в общем виде для каждой i-ой частоты выглядит, как показано на фиг.1, при этом f₁2345<…П.

Семейство характеристик строят для частот, отстающих друг от друга по частоте, например, через 25 Гц. Тогда проводят диагностирование подшипниковых узлов коленчатого вала не только на резонансных частотах, а на любых других частотах, на которых наблюдается наибольшая амплитуда колебаний вала.

Пример расчета для двух частот f₁=100 Гц и f₂=200 Гц представлен в таблице. Коэффициент передачи датчика k_пep=12,5mV·м·сек².

Расчет зависимости величины поперечного отклонения вала от величины амплитуды виброимпульса.

Формула изобретения

Способ оценки технического состояния поршневой машины по величине зазоров в сопряжениях деталей кривошипно-шатунного механизма путем определения амплитуды и фазы ударных импульсов, возникающих от соударения сопрягаемых деталей при воздействии на них знакопеременных нагрузок, отличающийся тем, что на неработающем двигателе возбуждаются гармонические колебания в коленчатом вале от постороннего источника (вибратора), где максимальное отклонение вала при взаимодействии с сопрягаемыми деталями задается уравнением

где А – амплитуда колебаний, принимаемая от датчика;

k_пер – коэффициент передачи датчика;

f – частота.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 17.09.2004

Извещение опубликовано: 10.06.2006 БИ: 16/2006
