Патент на изобретение №2245523
|
||||||||||||||||||||||||||
(54) ИНДИВИДУАЛЬНОЕ УСТРОЙСТВО КОНТРОЛЯ ДОЗЫ УЛЬТРАФИОЛЕТОВОГО ИЗЛУЧЕНИЯ
(57) Реферат:
Изобретение относится к области контроля облучения ультрафиолетовым излучением. Устройство включает в себя фотоэлемент с установленным перед ним фильтром, генератор, счетчик, блок управления с таймером и индикатор. Отличительной особенностью устройства является включение фотоэлемента в цепь обратной связи генератора и счетчик, соединенный соответствующими входами с генератором и блоком управления, а выходом с индикатором. Техническим результатом изобретения является возможность работы устройства в сочетании с другими электронными устройствами. 2 з.п. ф-лы, 2 ил.
Изобретение относится к области контроля облучения ультрафиолетовым (УФ) излучением, более конкретно, к дозиметрам УФ-излучения индивидуального пользования. Известен дозиметр УФ-излучения индивидуального пользования (патент России 2107266, кл. G 01 J 1/50, опубл. 20.03.1998), представляющий собой контейнер, выполненный в виде медальона или кулона и предназначенный для ношения на шее, в котором размещены оптический фильтр и фотохромный материал. Оптический фильтр выполнен в виде набора светофильтров с различными поглощениями в максимумах их пропускания, разделенного на секции, которые соответствуют выбранным дискретным значениям дозы УФ-излучения. Затенение соответствующей секции свидетельствует о накоплении поверхностью кожи дозы УФ-излучения. Недостатком этого устройства является отсутствие оповещения о превышении дозы облучения. Наиболее близким к изобретению является дозиметр УФ-излучения, содержащий датчик, состоящий из фотодиода и фильтра, генератор, блок управления в виде микропроцессора и индикатор (патент Великобритании 2236182, кл. G 01 J 1/42, опубл. 27.03.1991). В этом дозиметре микропроцессор определяет максимально допустимую дозу и соответствующее время экспозиции, однако устройство является сложным и громоздким и не может быть использовано для ношения человеком. Задачей изобретения является создание индивидуального устройства контроля дозы ультрафиолетового излучения, позволяющего контролировать полученную суточную дозу УФ-излучения солнца для конкретного типа кожи и возраста человека, с учетом используемых солнцезащитных кремов (их солнцезащитного фактора) и пригодного для ношения. Для решения этой задачи предлагается в индивидуальное устройство контроля дозы ультрафиолетового излучения, содержащее фотоэлемент с установленным перед ним фильтром, генератор, выходом соединенный с блоком управления, который соединен с индикатором, ввести счетчик, одним входом соединенный с генератором, другим входом – с блоком управления и выходом с индикатором, фотоэлемент включить в цепь обратной связи генератора, а в блок управления ввести таймер. Наиболее удобно разместить предлагаемое устройство в очках, в том числе солнцезащитных, кулонах или клипсах, а также в мобильном телефоне и использовать его собственный таймер, источник питания, индикацию и органы управления. Таким же образом можно разместить его в электронных часах и использовать его аналогичные элементы. Изобретение поясняется чертежами, где на фиг.1 представлена функциональная схема устройства; на фиг.2 – то же, с автономным источником питания. Устройство содержит фотоэлемент 1, фильтр 2, генератор 3, блок управления 4 с таймером, счетчик 5 и индикатор 6. На фиг.2 изображена блок-схема устройства, работающего от автономного элемента питания 7. Устройство работает следующим образом. Через фильтр 2, выделяющий необходимый световой поток УФ-диапазона, а именно – ультрафиолет A (UVA) – длина волны 320-400 нм и ультрафиолет В (UVB) – длина волны 290-320 нм, световой поток УФ-диапазона попадает на фотоэлемент 1. Фотоэлемент 1, установленный в цепи обратной связи генератора 3, при попадании на солнечный свет меняет свое сопротивление (или емкость) и при изменении своих характеристик изменяет частоту генератора. Частота генератора 3 зависит от интенсивности УФ-излучения. Если емкостной или резистивный фотоэлемент 1 включен в положительную обратную связь генератора 3, частота его будет увеличиваться при увеличении интенсивности УФ-излучения, а если в отрицательную обратную связь генератора 3, то частота его будет уменьшаться при увеличении интенсивности УФ-излучения. Таким образом, частота генератора однозначно соответствует интенсивности УФ-излучения при соответствующей калибровке. В состав блока управления 4 имеется таймер, который отсчитывает время. Блок управления 4 отслеживает частоту генератора 3 и при ее изменении включает счетчик 5, который по интенсивности излучения и времени отсчитывает дозу полученного излучения и запоминает ее. Таймер обеспечивает возможность подбора времени нахождения на солнце в зависимости от интенсивности солнечного излучения и используемых защитных кремов. Индикатор 6, вырабатывающий звуковой или визуальный сигнал, или текстовую, или графическую информацию на дисплее, обеспечивает информирование пользователя о получении предельно допустимого для конкретных условий количества ультрафиолета и необходимости прекращения принятия солнечных ванн. Предлагаемое устройство может быть размещено на элементах одежды и головных уборов, в солнцезащитных очках, клипсах, закрепляемых, например, на купальнике, солнцезащитной кепке, на мобильном телефоне, медальоне и т.д., оно обеспечивает достоверный суточный учет полученного человеком ультрафиолета и может исключить негативное воздействие из-за превышения рекомендованных доз ультрафиолета (времени нахождения на солнце) для конкретного типа кожи и используемых солнцезащитных кремов.
Формула изобретения

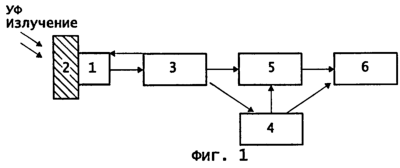

1. Индивидуальное устройство контроля дозы ультрафиолетового излучения, содержащее источник питания, фотоэлемент с установленным перед ним фильтром, генератор частоты, выходом соединенный с блоком управления, который соединен с индикатором, отличающееся тем, что в устройство введен счетчик, одним входом соединенный с генератором частоты, другим входом соединенный с блоком управления, выходом соединенный с индикатором, фотоэлемент включен в цепь обратной связи генератора частоты, а блок управления снабжен таймером. 2. Устройство по п.1, отличающееся тем, что блок управления и индикатор являются блоком управления и индикатором мобильного телефона или электронных часов. 3. Устройство по п.1, отличающееся тем, что источник питания является источником питания мобильного телефона или электронных часов.
