Патент на изобретение №2245520
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАСХОДА ТЕКУЧИХ СРЕД
(57) Реферат:
Устройство содержит подводящий и отводящий трубопроводы, на каждом из которых размещен фланец с камерой для отбора давления, и размещенную между трубопроводами сужающую диафрагму с уплотнительными кольцами на ее торцевых поверхностях. Фланец на первом трубопроводе закреплен жестко, а на втором трубопроводе размещен с возможностью перемещения вдоль его оси и взаимодействует с диафрагмой и выполненным на этом трубопроводе упорным кольцом, между которым и подвижным фланцем размещено дополнительное уплотнение. Со вторым трубопроводом жестко связан фиксатор в виде дополнительного фланца с поджимными винтами, взаимодействующими с подвижным фланцем непосредственно или через съемные полукольца. Изобретение обеспечивает удобство демонтажа диафрагмы. 1 з.п. ф-лы, 1 ил.
Изобретение относится к области измерений объемного расхода жидкостей или газов. Известен камерный блок для измерения расхода, содержащий диафрагму с уплотнительными элементами, прилегающие к ней камеры отбора давлений, неподвижные кольца, размещенные на периферийных торцах камер отбора давлений, и подвижные кольцевые выступы – шипы, размещенные на внешней цилиндрической поверхности неподвижных колец и взаимодействующие с фланцами трубопроводов (см. а.с. №960537, М.кл. G Ol F 1/34, СССР, БИ №35, 1982). Недостатком известного устройства является сложность конструкции, обусловленная наличием большого количества деталей и эксцентриковых поджимных устройств, и кроме того, устройство неудобно в эксплуатации, т.к. выемка такого блока, особенно на трубопроводах больших диаметров, связана с определенными трудностями, обусловленными его тяжестью. Наиболее близким по технической сущности к предлагаемому является газовый расходомер, содержащий жестко закрепленные на трубопроводах фланцы с камерами отбора давлений, размещенную между ними диафрагму с уплотнениями на ее торцевых поверхностях и датчик перепада давлений (см. а.с. №1672219, М.кл. G 01 F 1/34, СССР, БИ №31, 1991). Недостатком известного устройства является неудобство в эксплуатации, обусловленное жестким креплением фланцев на трубопроводах, что делает затруднительным демонтаж устройства. Техническая задача, решаемая в предлагаемом устройстве, – обеспечение удобства при демонтаже диафрагмы. Поставленная задача решается с помощью того, что в устройстве для измерения расхода текучих сред, включающем подводящий и отводящий трубопроводы, на каждом из которых размещен фланец с камерой для отбора давления, причем один из фланцев закреплен жестко, и размещенную между трубопроводами сужающую диафрагму с уплотнительными кольцами на ее торцевых поверхностях, фланец на втором из упомянутых трубопроводов размещен с возможностью перемещения вдоль его оси и взаимодействует с диафрагмой и выполненным на этом трубопроводе упорным кольцом, между которым и подвижным фланцем размещено дополнительное уплотнение, при этом устройство снабжено фиксатором, выполненным в виде жестко связанного со вторым трубопроводом дополнительного фланца и размещенных на нем поджимных винтов, взаимодействующих с подвижным фланцем. Устройство снабжено съемными полукольцами, размещенными между подвижным фланцем и поджимными винтами. Сущность технического решения поясняется чертежом, где изображен общий вид предлагаемого устройства. Устройство для измерения расхода текучих сред содержит подводящий 1 и отводящий 2 трубопроводы и размещенную между ними сужающую диафрагму 3 с уплотнительными кольцами 4. На подводящем трубопроводе 1 жестко закреплен посредством сварки фланец 5 с камерой отбора давления 6, на отводящем трубопроводе 2 выполнено упорное кольцо 7 с уплотнением 8 и размещен с возможностью перемещения подвижный фланец 9 с камерой отбора давления 10, взаимодействующий с диафрагмой 3 и упорным кольцом 7 через уплотнения 4 и 8. Фланцы 5 и 9 стягиваются болтами 11. На трубопроводе 2 жестко закреплен дополнительный фланец 12, в котором размещены поджимные винты 13. Между подвижным фланцем 9 и поджимными винтами 13 установлены съемные полукольца 14. Устройство работает следующим образом: при необходимости демонтажа диафрагмы снимают болты 11, отвинчивают поджимные винты 13, удаляют полукольца 14 и перемещают подвижный фланец 9 вдоль оси трубопровода 2, освобождая диафрагму 3, причем полукольца 14 позволяют ускоренно получить достаточно большой зазор между фланцами 5 и 9. В собранном состоянии устройства поджимные винты 13 обеспечивают фиксацию трубопровода 2 при тепловом расширении или других возможных подвижках.
Формула изобретения
1. Устройство для измерения расхода текучих сред, включающее подводящий и отводящий трубопроводы, на каждом из которых размещен фланец с камерой для отбора давления, причем один из фланцев закреплен жестко, и размещенную между трубопроводами сужающую диафрагму с уплотнительными кольцами на ее торцевых поверхностях, отличающееся тем, что фланец на втором из упомянутых трубопроводов размещен с возможностью перемещения вдоль его оси и взаимодействует с диафрагмой и выполненным на этом трубопроводе упорным кольцом, между которым и подвижным фланцем размещено дополнительное уплотнение, при этом устройство снабжено фиксатором, выполненным в виде жестко связанного со вторым трубопроводом дополнительного фланца и размещенных в нем поджимных винтов, взаимодействующих с подвижным фланцем. 2. Устройство для измерения расхода текучих сред по п.1, отличающееся тем, что оно снабжено съемными полукольцами, размещенными между подвижным фланцем и поджимными винтами.

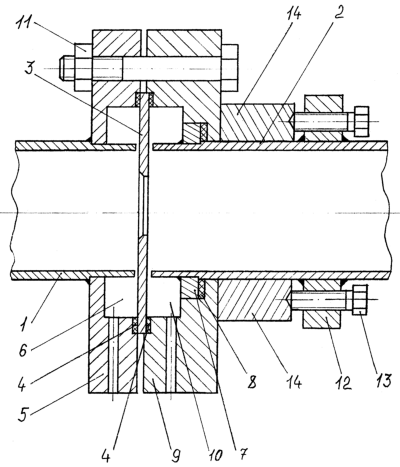

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 23.10.2005
Извещение опубликовано: 27.12.2006 БИ: 36/2006
|
||||||||||||||||||||||||||
