(54) УСТРОЙСТВО ДЛЯ ТРАЛЕНИЯ МИН С НАТЯЖНЫМИ ДАТЧИКАМИ ЦЕЛИ
(57) Реферат:
Изобретение относится к средствам проделывания проходов в минных полях и предназначено для траления противопехотных и противотанковых противобортовых мин с натяжными датчиками цели. Сущность изобретения заключается в том, что кошка устройства для траления мин с натяжными датчиками цели выполнена в виде отрезка стального троса диаметром 20…40 толщины проволочной растяжки натяжного датчика цели мины и длиной, равной 2.5…5.0 диаметра троса. Технический результат изобретения состоит в упрощении конструкции устройства с обеспечиванием возможности его изготовления в полевых условиях при возникновении острой необходимости. 1 ил.

Изобретение относится к средствам проделывания проходов в минных полях и предназначено для траления противопехотных и противотанковых противобортовых мин с натяжными датчиками цели.
Известно устройство для траления мин с натяжными датчиками цели, содержащее шнур и кошку в виде полого цилиндра с тралящими элементами в виде множества сквозных прорезей определенной формы [1].
Недостатком устройства является сложность в изготовлении, особенно в полевых условиях при возникновении острой необходимости в устройстве.
Известно устройство для траления мин с натяжными датчиками цели, содержащее шнур и кошку в виде цилиндра с множеством выступов, преимущественно в форме потайных головок винтов высотой не более 2,0…3,0 максимальной толщины проволочной растяжки [2] (наиболее близкий аналог).
Недостатком устройства является сложность в изготовлении, особенно в полевых условиях при возникновении острой необходимости в устройстве.
Задачей настоящего изобретения является упрощение конструкции устройства для траления мин с натяжными датчиками цели, обеспечивающее возможность его изготовления в полевых условиях при возникновении острой необходимости.
Поставленная задача решается тем, что в устройстве для траления мин с натяжными датчиками цели, содержащем шнур и кошку с множеством выступов, кошка выполнена в виде отрезка стального троса диаметром 20…40 толщины проволочной растяжки натяжного датчика цели мины и длиной, равной 2,5…5,0 диаметра троса.
Проведенный анализ заявленного устройства показал, что упрощение конструкции устройства для траления мин с натяжными датчиками цели обеспечивают за счет выполнения кошки в виде отрезка стального троса диаметром 20…40 толщины проволочной растяжки натяжного датчика цели мины и длиной, равной 2,5…5,0 диаметра троса. При возникновении острой необходимости такое устройство в большом количестве может быть быстро изготовлено неквалифицированным персоналом в полевых условиях без использования токарного, слесарного и сверлильного оборудования, как это требуется в аналогах.

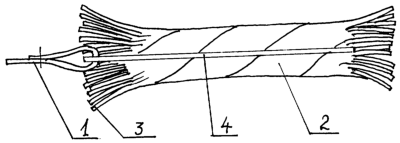

На чертеже представлено устройство для траления мин с натяжными датчиками цели.
Устройство для траления мин с натяжными датчиками цели содержит шнур 1 и кошку в виде отрезка (обрубка) стального троса 2 диаметром 6…30 мм и длиной 30…90 мм. Проволочные растяжки натяжных датчиков цели мин имеют, как правило, круглое сечение диаметром 0,3…0,8 мм; нитевидные растяжки имеют толщину 0,01…0,1 мм. Тралящие элементы 3 образованы множеством расходящихся в разные стороны торцевых частей отдельных проволок, из которых и состоит сам стальной трос 2. Шнур 1 прикреплен к кошке, например, с помощью -образной продольной проволочной скрутки 4.
В процессе траления мин с натяжными датчиками цели тралящие элементы 3 надежно захватывают и удерживают проволочные и нитевидные растяжки мин и ручных гранат до момента их приведения к срабатыванию. При контакте на открытой местности с препятствиями в виде кустарниковой и древовидной растительности, элементов строительных конструкций и т.п. тралящие элементы 3, являясь по своей природе полужесткими, в головной части кошки выгибаются в обратную сторону, предотвращая тем самым заанкеривание устройства за эти препятствия.
Таким образом, предложенное устройство обеспечивает значительное упрощение конструкции устройства для траления мин с натяжными датчиками цели, обеспечивающее возможность его изготовления в полевых условиях при возникновении острой необходимости без использования токарного, слесарного и сверлильного оборудования.
Источники информации
1. Патент РФ №2092774, МКИ F 41 H 11/12, 1998 г.
2. Патент РФ №2127414, МКИ F 41 Н 11/12, 1999 г.
Формула изобретения
Устройство для траления мин с натяжными датчиками цели, содержащее шнур и кошку с множеством выступов, отличающееся тем, что кошка выполнена в виде отрезка стального троса диаметром 20-40 толщины проволочной растяжки натяжного датчика цели мины и длиной, равной 2,5-5,0 диаметра троса.
