Патент на изобретение №2245506

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2245506 (13) C1
(51) МПК 7
F41H11/12
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.01.2011 – прекратил действие

(21), (22) Заявка: 2004105514/02, 26.02.2004

(24) Дата начала отсчета срока действия патента:

26.02.2004

(45) Опубликовано: 27.01.2005

(56) Список документов, цитированных в отчете о
поиске:
RU 2127414 С1, 10.03.1999. RU 2206047 С2, 10.06.2003. GB 1259319 А, 05.01.1972. US 5373774 А, 20.12.1994. WO 01/75389 А1, 11.10.2001.

Адрес для переписки:

125373, Москва, ул. Окружная, 15, кв.52, Е.С. Петренко

(72) Автор(ы):

Петренко А.Е. (RU),
Петренко Д.Е. (RU),
Петренко Е.С. (RU)

(73) Патентообладатель(и):

Закрытое акционерное общество “АРЛИ спецтехника” (RU)

(54) УСТРОЙСТВО ДЛЯ ТРАЛЕНИЯ МИН С НАТЯЖНЫМИ ДАТЧИКАМИ ЦЕЛИ

(57) Реферат:

Изобретение относится к средствам проделывания проходов в минных полях и предназначено для траления противопехотных и противотанковых противобортовых мин с натяжными датчиками цели. Сущность изобретения заключается в том, что кошка устройства для траления мин выполнена в виде удлиненной пластины, ширина которой равна 40…80 толщины проволочной растяжки натяжного датчика цели мины. Толщина и длина пластины равны, соответственно, 0.1…0.3 и 2…5 ее ширины, а выступы размещены по обеим сторонам широкой части пластины. Кроме того, выступы выполнены преимущественно в форме потайных головок винтов высотой не более 2.0…3.0 максимальной толщины проволочной растяжки, а головная часть кошки выполнена заостренной. Технический результат изобретения состоит в упрощении конструкции устройства с обеспечиванием возможности его изготовления в полевых условиях при возникновении острой необходимости. 2 з.п. ф-лы, 2 ил.

Изобретение относится к средствам проделывания проходов в минных полях и предназначено для траления противопехотных и противотанковых противобортовых мин с натяжными датчиками цели.

Известно устройство для траления мин с натяжными датчиками цели, содержащее шнур и кошку в виде полого цилиндра с тралящими элементами в виде множества сквозных прорезей определенной формы [1].

Недостатком устройства является низкая надежность траления мин, обусловленная относительно небольшим количеством тралящих элементов, непосредственно контактирующих с поверхностью грунта в данный текущий момент времени, от их общего числа на цилиндрической поверхности кошки.

Известно устройство для траления мин с натяжными датчиками цели, содержащее шнур и кошку в виде цилиндра с множеством выступов, преимущественно в форме потайных головок винтов высотой не более 2.0…3.0 максимальной толщины проволочной растяжки [2] (наиболее близкий аналог).

Недостатком устройства является низкая надежность траления мин, обусловленная относительно небольшим количеством тралящих элементов, непосредственно контактирующих с поверхностью грунта в данный текущий момент времени, от их общего числа на цилиндрической поверхности кошки.

Задачей настоящего изобретения является повышение надежности траления мин с натяжными датчиками цели.

Поставленная задача решается тем, что в устройстве для траления мин с натяжными датчиками цели, содержащем шнур и кошку с множеством выступов, кошка выполнена в виде удлиненной пластины, ширина которой равна 40…80 толщины проволочной растяжки натяжного датчика цели мины, толщина и длина пластины равны соответственно 0.1…0.3 и 2…5 ее ширины, а выступы размещены по обеим сторонам широкой части пластины. Причем выступы выполнены преимущественно в форме потайных головок винтов высотой не более 2.0…3.0 максимальной толщины проволочной растяжки, а головная часть кошки выполнена заостренной.

Проведенный анализ заявленного устройства показал, что повышение надежности траления мин обеспечивают за счет выполнения кошки в виде удлиненной пластины, ширина которой равна 40…80 толщины проволочной растяжки натяжного датчика цели мины, толщина и длина пластины равны соответственно 0.1…0.3 и 2…5 ее ширины, и размещения выступов преимущественно в форме потайных головок винтов по обеим сторонам широкой части пластины, головная часть которой заострена. Такая кошка, похожая без выступов на плоскую ученическую линейку, в любой момент времени стремится занять в пространстве устойчивое положение с минимальным возвышением своего центра тяжести над опорной поверхностью. Такое устойчивое положение возникает при контакте с грунтом наиболее широкой части пластины, которая снабжена тралящими элементами. Соответственно в процесс траления в каждый текущий момент времени вовлечены не единичные тралящие элементы, как это имеет место в аналогах, а ровно половина от всего их количества, что и позволяет значительно повысить надежность траления мин.

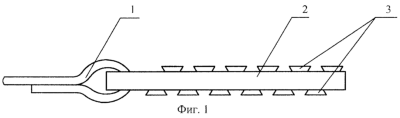

На фиг.1 и 2 в двух проекциях представлено устройство для траления мин с натяжными датчиками цели.

Устройство для траления мин с натяжными датчиками цели содержит шнур 1, удлиненную, как правило, стальную пластину 2 толщиной 4…10 мм, шириной 25…50 мм и длиной 50…120 мм. Проволочные растяжки натяжных датчиков цели мин имеют, как правило, круглое сечение диаметром 0.3…0.8 мм. Тралящие элементы 3, например, в форме потайных головок винтов М3…М6 размещены с обеих сторон широкой части пластины 2. Заостренная форма головной части пластины 2 обеспечивает значительное снижение вероятности заанкеривания кошки в растительности в процессе траления. Характерной особенностью представленной конструкции является простота и технологичность в производстве.

Таким образом, предложенное устройство обеспечивает значительное повышение надежности траления мин с натяжными датчиками цели.

Источники информации

1. Патент РФ №2092774, МКИ F 41 Н 11/12, 1998 г.

2. Патент РФ №2127414, МКИ F 41 Н 11/12, 1999 г.

Формула изобретения

1. Устройство для траления мин с натяжными датчиками цели, содержащее шнур и кошку с множеством выступов, отличающееся тем, что кошка выполнена в виде удлиненной пластины, ширина которой равна 40-80 толщины проволочной растяжки натяжного датчика цели мины, толщина и длина пластины равны, соответственно, 0,1-0,3 и 2-5 ее ширины, а выступы размещены по обеим сторонам широкой части пластины.

2. Устройство для траления мин с натяжными датчиками цели по п.1, отличающееся тем, что выступы выполнены преимущественно в форме потайных головок винтов высотой не более 2,0-3,0 максимальной толщины проволочной растяжки.

3. Устройство для траления мин с натяжными датчиками цели по любому из пп.1 и 2, отличающееся тем, что головная часть кошки выполнена заостренной.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 27.02.2006

Извещение опубликовано: 20.02.2007 БИ: 05/2007
