Патент на изобретение №2245505

(54) БРОНЕБЛОК

(57) Реферат:

Изобретение относится к средствам индивидуальной защиты от пуль, осколков и от ударов колющими и режущими предметами. Заявлен бронеблок, который может найти применение при изготовлении защитной одежды. Бронеблок включает бронеэлемент и установленный на него слой из термопластичного полимера, например полиэтилена, помещенные в оболочку из ткани. Между слоем полимера и бронеэлементом установлен внутренний тканевый пакет с усилением по его периметру, выполненным в виде набора узких полос высокомодульной ткани. Оболочка в нижней и боковых частях, слои ткани пакета и усиление соединены между собой. Оболочка из ткани и тканевого пакета с усилением выполнена в виде двойного кармана, имеющего в верхней части ворсовую застежку. Зоны усиления тканевого пакета охватывают по периметру торцовые кромки бронеэлемента. 2 з.п. ф-лы, 2 ил.

Изобретение относится к средствам защиты человека от ударов пуль, осколков, колющих и режущих предметов.

Известна бронеплита, включающая жесткую броню и установленную на нее снаружи пластину (см. а.с. СССР №66138, МКИ F 41 H 5/04 oт 30.04.46 г.).

Недостатками этой конструкции является возможность поражения частей тела человека вторичными осколками материала бронеплиты и ударного элемента, образующимися после их соударения.

Известна бронеплита, на которую снаружи установлен слоистый пакет, повторяющий наружный профиль бронеплиты и охватывающий ее горцы, при этом слоистый пакет содержит наружные упругие пластины и внутренний тканевый пакет, который пришит к примыкающей к нему пластине, кроме того, бронеплита заключена в чехол из ткани в виде кармана, имеющего в верхней части ворсовую застежку (см. свид. на пол. модель РФ №22384 от 22.10.01 г. МПК F 41 H 5/04, бюл. №9, 2002 г.).

Недостатками аналога является возможность поражения частей тела человека вторичными осколками материала бронеплиты и ударного элемента, образующимися после их соударения.

Задачей создания изобретения является защита человека от поражения вторичными осколками материала бронеплиты и ударника, упрощение технологии изготовления бронеблока и повышение надежности работы конструкции.

Поставленная задача решается с помощью признаков, указанных в формуле изобретения, общих с прототипом, таких как бронеблок, включающий бронеэлемент и установленный на него по всей поверхности слой из термопластичного полимера, например полиэтилена, помещенные в оболочку из ткани, и отличительных существенных признаков, таких как между слоем полимера и бронеэлементом установлен внутренний тканевый пакет с усилениями по его периметру из набора узких полос высокомодульной ткани, при этом оболочка в нижней части, слои ткани пакета и усиления соединены между собой. Оболочка из ткани и тканевого пакета с усилением выполнена в виде двойного кармана, имеющего в верхней части ворсовую застежку. Зоны усиления тканевого пакета охватывают по периметру торцовые кромки бронеэлемента.

Вышеперечисленные признаки позволяют эффективно осуществлять защиту человека от поражения вторичными осколками материала бронеплиты и ударника, упростить технологию изготовления бронеблока и повысить надежности работы конструкции в целом при эксплуатации.

Указанные выше отличительные признаки, каждый в отдельности и все совместно, направлены на решение поставленной задачи и являются существенными.

Использование существенных отличительных признаков в известном уровне техники не обнаружено, следовательно, предлагаемое техническое решение соответствует критерию патентоспособности “новизна”.

Единая совокупность новых существенных признаков с общими, известными обеспечивает решение поставленной задачи, является неочевидным для специалистов в данной области техники и свидетельствует о соответствии заявленного технического решения критерию патентоспособности “изобретательский уровень”.

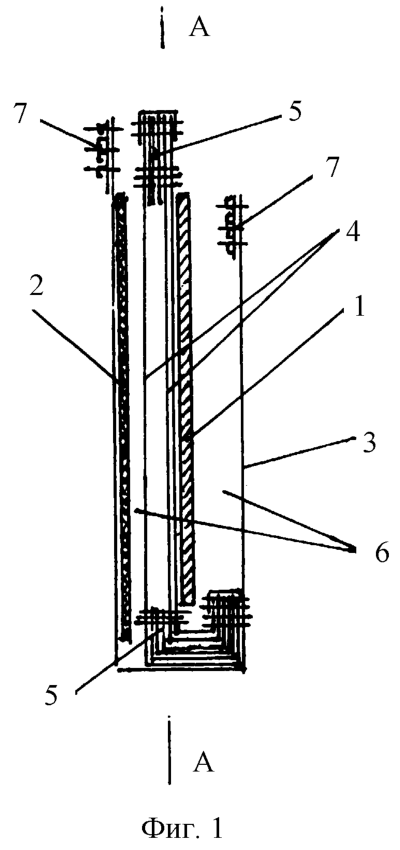

Изобретение поясняется описанием конкретного, но не ограничивающего его примера реализации и прилагаемыми чертежами, где на фиг.1 представлен общий вид бронеблока; на фиг.2 – вид по А-А фиг.1.

Бронеблок включает бронеэлемент 1 и установленный на него по всей поверхности слой 2 из термопластичного полимера, например полиэтилена, помещенные в оболочку 3 из ткани. Между слоем полимера 2 и бронеэлементом 1 установлен внутренний тканевый пакет 4 с усилениями по его периметру из набора узких полос 5 высокомодульной ткани (фиг.1).

Оболочка 3 в нижней и боковых частях, слои ткани пакета 4 и усиления 5 соединены между собой. Оболочка 3 из ткани и тканевою пакета 4 с усилением 5 выполнена в виде двойного кармана 6, имеющею в верхней части ворсовую застежку 7. Зоны усиления тканевого пакета 4 охватывают по периметру торцовые кромки бронезлемента 1 (фиг.2).

Бронеблок работает следующим образом. При попадании пули она пробивает гибкую пластину 2 и осколки, образовавшиеся при ее разрушении в момент соударения, совместно с высокотемпературными газами устремляются в зазор между гибкой пластиной и броневой плитой к периферийным торцам блока, разрушая слои баллистической ткани, разорванные фрагменты которой, двигаясь вместе с осколками, перекрывают зазор, препятствуя выходу осколков за пределы бронеблока.

Фронтальный выход осколков блокируется гибкой пластиной, что снижает вероятность поражения человека осколками разрушенной нули и броневой плиты.

Предлагаемая конструкция бронеблока отличается высокой технологичностью и простотой исполнения.

Вышеприведенный конкретный пример свидетельствует о промышленной применимости предлагаемого технического решения.

Формула изобретения

1. Бронеблок, включающий бронеэлемент и установленный на него по всей поверхности слой из термопластичного полимера, например полиэтилена, помещенные в оболочку из ткани, отличающийся тем, что между слоем полимера и бронеэлементом установлен внутренний тканевый пакет с усилением по его периметру из набора узких полос высокомодульной ткани, при этом оболочка в нижней и боковых частях, слои ткани пакета и усиление соединены между собой.

2. Бронеблок по п.1, отличающийся тем, что оболочка из ткани и тканевого пакета с усилением выполнена в виде двойного кармана, имеющего в верхней части ворсовую застежку.

3. Бронеблок по п.1, отличающийся тем, что зоны усиления тканевого пакета охватывают по периметру торцовые кромки бронеэлемента.

РИСУНКИ

MM4A Досрочное прекращение действия патента из-за неуплаты в установленный срок пошлины за
поддержание патента в силе

Дата прекращения действия патента: 12.06.2009

Дата публикации: 10.12.2011
