Патент на изобретение №2245470

(54) СПОСОБ ЗАЩИТЫ ОБЪЕКТА НА МАЯТНИКОВОЙ ПОДВЕСКЕ ОТ РЕЗОНАНСНЫХ КОЛЕБАНИЙ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

(57) Реферат:

Изобретение относится к области систем защиты от резонансных колебаний, в частности подвешенных аэростатных платформ с вращающимися антеннами радиолокационных станций. Устройство включает установку враспор пневмоупругих элементов в виде резинокордных оболочек, образующих пневмопривод двойного действия, и систему автоматической регулировки частоты собственных колебаний маятниковой подвески путем изменения давления в рабочих камерах пневмопривода двойного действия. Система снабжена блоком управления, вход которого через шину данных блока аналого-цифровых преобразователей подключен к выходам блока аналого-цифровых преобразователей акселерометров и датчиков давления. Акселерометры установлены в точке подвеса жесткого маятника и узлах соединения пневмоупругих элементов с несущей конструкцией транспортного средства. Датчики давления связаны с рабочими камерами пневмоупругих элементов. Выход блока управления через шину выходных данных подключен к входу блока цифро-аналоговых преобразователей, выходы которого подключены соответственно ко входам последовательно соединенных усилителей мощности, электромеханических преобразователей и пневмораспределительных устройств. Способ характеризуется использованием указанного устройства. Технический результат – повышение точности угловой стабилизации. 2 н.п. ф-лы, 1 ил.

Изобретение относится к области подвесных систем высокоточной угловой стабилизации и может быть использовано для защиты маятниковых подвесок от резонансных колебаний в устройствах угловой стабилизации подвешенных аэростатных платформ с вращающимися антеннами радиолокационных станций, а также в подвесках подъемно-транспортных устройств, предназначенных для работы с объектами (грузами) повышенной опасности и при проведении высокоточных монтажных работ в труднодоступных местах, например, с помощью вертолетов или высотных кранов.

Известна маятниковая подвеска устройства угловой стабилизации подвешенного объекта на транспортном средстве с установленными враспор пневмоупругими элементами в виде резинокордных оболочек, образующих пневмопривод двойного действия, обеспечивающий угловую стабилизацию платформы с вращающейся антенной радиолокационной станции и ее защиту от высокочастотной вибрации, возникающей под действием внешних возмущающих факторов в процессе эксплуатации (Патент Российской Федерации №2181683, МПК 7 B 64 D 47/00, 2000 г. на изобретение “Устройство угловой стабилизации подвешенного объекта на транспортном средстве” – прототип. Опубл. в Бюл. №12, 27.04.2002).

Указанное техническое решение имеет следующий недостаток: из-за фиксированного давления сжатого газа в рабочих камерах пневмопривода двойного действия их жесткость и, соответственно, частота собственных колебаний подвески также имеют фиксированное значение. В результате возникает опасность совпадения частоты возбуждений от действующих на подвеску в процессе эксплуатации внешних и внутренних возмущающих факторов с ее собственной частотой, что неизбежно приведет к возникновению резонансных колебаний, способных вывести систему из устойчивого состояния и снизить точность угловой стабилизации подвешенной платформы с вращающейся антенной радиолокационной станции в процессе эксплуатации, а также к возможным механическим повреждениям несущей конструкции и выходу системы из строя.

Известен способ изменения собственной частоты пневмомеханического возбудителя 1 пневмомеханической виброзащитной системы с пневматическим возбудителем (силовым цилиндром) двойного действия, способной одновременно обеспечивать позиционирование изолируемого объекта 8 относительно жесткого неподвижного корпуса пневмомеханического возбудителя 1 (Фролов К.В., Фурман Ф.А. Прикладная теория виброзащитных систем. – М.: Машиностроение, 1980, с.148-149, рис. 69). Способ реализуется за счет открытия и закрытия клапанов дросселей 6, связывающих полости пневмомеханического возбудителя 1 с дополнительными емкостями 7, что позволяет дискретно изменять собственную частоту системы и обеспечивать ее защиту от внешних воздействий на резонансной частоте.

Указанный способ имеет следующие недостатки:

1) наличие дополнительных камер 7 приводит к увеличению габаритно-массовых характеристик системы, что в ряде случаев неприемлемо;

2) подключение с помощью дросселей 6 дополнительных камер 7 (или их отключение) приводит к резким изменениям жесткости системы, что способствует появлению неустойчивости в ее работе; увеличение количества дополнительных камер 7 для обеспечения плавного изменения жесткости системы неизбежно приведет к возрастанию ее габаритно-массовых характеристик и снижению надежности работы, что в ряде случаев неприемлемо;

²=2,25 раза, соответственно при изменении собственной частоты системы с 3 до 1 Гц объем каждой из дополнительных камер 7 должен быть увеличен в 4 раза, что ведет к резкому увеличению габаритно-массовых характеристик системы и в ряде случаев неприемлемо.

Следует также отметить, что увеличение габаритно-массовых характеристик маятниковой подвески в случае применения указанного выше способа неизбежно приведет либо к снижению точности угловой стабилизации подвешенного объекта (особенно в случае углового отклонения оси подвеса маятника от вертикальной оси), либо к необходимости увеличения жесткости пневмомеханического возбудителя двойного действия и, как следствие, к увеличению габаритно-массовых характеристик маятниковой подвески в целом.

Техническим результатом изобретения является повышение точности угловой стабилизации подвешенного объекта, обеспечение его защиты от резонансных колебаний в процессе эксплуатации, повышение надежности и снижение габаритно-массовых характеристик маятниковой подвески.

Это достигается тем, что в способе защиты объекта на маятниковой подвеске от резонансных колебаний, включающем установку враспор пневмоупругих элементов в виде резинокордных оболочек, образующих пневмопривод двойного действия, в процессе эксплуатации подвески автоматически регулируют частоты ее собственных колебаний, при этом контролируют частоты возбуждений от действия на упомянутую подвеску внешних и внутренних возмущающих факторов, сравнивают с собственной частотой подвески и при их критическом сближении изменяют жесткость установленных враспор пневмоупругих элементов и, как следствие, собственную частоту подвески путем согласованного увеличения или уменьшения давления сжатого газа в их рабочих камерах из резинокордных оболочек, определяемого из следующих зависимостей:

P=[mIV(4²I²-g)]/2nS²a² – для случая, когда изменения объема пневмоупругого элемента малы относительно начального объема,

где m – масса системы, кг;

I – расстояние от центра тяжести маятниковой подвески до оси вращения, м;

V – начальный объем пневмоупругого элемента, м³;

– частота собственных колебаний маятниковой подвески, Гц;

g=9,81 м/с² – ускорение свободного падения;

n – показатель политропы (1n1,4; для низких и инфранизких частот (до 1,5 Гц) n=1, а свыше 1,5 Гц – n=1,4);

S – площадь поршня пневмоупругого элемента, м;

а – расстояние от оси вращения маятниковой подвески до точек крепления к ней установленных враспор пневмоупругих элементов, м;

P=[m(4²I²-g)+2a²P₀(S/|₌₀)]/2a²[nS²+V(S/|₌₀)] – для случаев, когда площадь пневмоупругого элемента изменяется при перемещении ,

где P₀ – атмосферное давление, Па;

– перемещение пневмоупругого элемента, м.

При этом в устройстве для осуществления указанного способа, содержащем маятниковую подвеску в виде одностепенного жесткого маятника с платформой, точка подвеса которого шарнирно связана с несущей конструкцией транспортного средства, а другой конец шарнирно прикреплен к узлу соединения шарнирно установленных враспор относительно несущей конструкции транспортного средства пневмоупругих элементов, образующих пневмопривод двойного действия следящей системы пневмоавтоматики с источником сжатого газа и датчиком давления, система пневмоавтоматики снабжена блоком управления, вход которого через шину данных блока аналого-цифровых преобразователей подключен к выходам блока аналого-цифровых преобразователей акселерометров и датчиков давления, при этом акселерометры установлены в точке подвеса жесткого маятника и в узлах соединения пневмоупругих элементов с несущей конструкций транспортного средства, а датчики давления связаны с рабочими камерами пневмоупругих элементов, выход блока управления через шину выходных данных подключен ко входу блока цифро-аналоговых преобразователей, выходы которого подключены соответственно ко входам последовательно соединенных усилителей мощности, электромеханических преобразователей и пневмораспредилительных устройств.

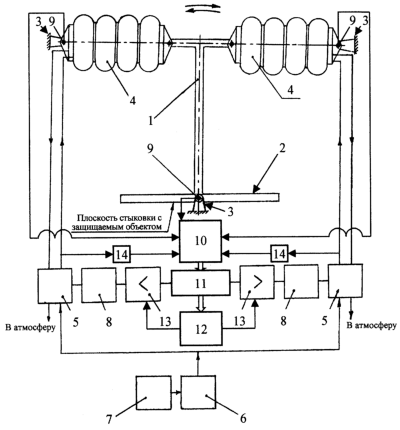

На чертеже изображена функциональная схема одностепенной маятниковой подвески устройства угловой стабилизации с защищаемым объектом, устанавливаемого на транспортном средстве.

Защита объекта, установленного на маятниковой подвеске, от резонансных колебаний, вызываемых действием на подвеску в процессе эксплуатации внешних и внутренних возмущающих факторов, реализована следующим образом.

Маятниковая подвеска представляет собой одностепенной жесткий маятник 1 с платформой 2, один конец которого шарнирно прикреплен к несущей конструкции транспортного средства 3, а другой – к шарнирно установленным враспор относительно несущей конструкции транспортного средства 3 пневмоупругим элементам 4, каждый из которых связан через пневмопроводы с соответствующим пневмораспределительным устройством 5, соединенным с источником сжатого газа, например, ресивером 6 компрессора 7 и атмосферой с одной стороны и с электромеханическим преобразователем 8 – с другой.

В точке подвеса жесткого маятника 1 и в узлах соединения пневмоупругих элементов 4 с несущей конструкцией транспортного средства 3 установлены акселерометры 9, выходы которых подключены через блок аналого-цифровых преобразователей (АЦП) 10 ко входу блока управления (БУ) 11. Выход БУ 11 через шину выходных данных подключен ко входу блока цифро-аналоговых преобразователей (ЦАП) 12, выходы которого подключены соответственно ко входам последовательно соединенных усилителей мощности 13, электромеханических преобразователей 8 и пневмораспредилительных устройств 5. При этом рабочие камеры пневмоупругих элементов 4 связаны с датчиками давления 14, выходы которых подключены к соответствующим входам блока АЦП 10.

Работает устройство защиты объекта на маятниковой подвеске от резонансных колебаний в условиях эксплуатации следующим образом.

Проиллюстрируем зависимость собственной частоты маятниковой подвески от давления в рабочих камерах пневмоупругих элементах при следующих их параметрах:

m=100 кг – масса системы,

I=0,5 м – расстояние от центра тяжести маятниковой подвески до оси вращения;

V=0,01 м³ – начальный объем пневмоупругого элемента;

g=9,81 м/с² – ускорение свободного падения;

n=1,4 – показатель политропы (1n1,4; для низких и инфранизких частот (до 1,5 Гц) n=1, а свыше 1,5 Гц – n=1,4);

S=0,018 м² – площадь поршня пневмоупругого элемента;

а=1 м – расстояние от оси вращения маятниковой подвески до точек крепления к ней установленных враспор пневмоупругих элементов.

При =1 Гц (частота собственных колебаний маятниковой подвески, Гц) Р=0,612 атм=61,2 кПа.

При =2 Гц P=4,071 атм=407,1 кПа.

При =3 Гц Р=9,836 атм=983,6 кПа.

Предлагаемые способ и устройство позволят обеспечить защиту подвешенного объекта от резонансных колебаний в процессе эксплуатации и, как следствие, повысить точность угловой стабилизации, а также повысить надежности и упростить конструкцию и снизить габаритно-массовые характеристики маятниковой подвески.

Формула изобретения

1. Способ защиты объекта на маятниковой подвеске от резонансных колебаний, включающий установку враспор пневмоупругих элементов в виде резинокордных оболочек, образующих пневмопривод двойного действия, отличающийся тем, что в процессе эксплуатации подвески автоматически плавно регулируют частоты ее собственных колебаний, при этом контролируют частоты возбуждений от действия на упомянутую подвеску внешних и внутренних возмущающих факторов, сравнивают с собственной частотой подвески и при их критическом сближении изменяют жесткость установленных враспор пневмоупругих элементов и, как следствие, собственную частоту подвески путем согласованного увеличения или уменьшения давления сжатого газа в их рабочих камерах из резинокордных оболочек, определяемого из следующих зависимостей:

P=[mIV(4²I²-g)]/2nS²a² – для случая, когда изменения объема пневмоупругого элемента малы относительно начального объема, где

m – масса системы, кг;

I – расстояние от центра тяжести маятниковой подвески до оси вращения, м;

V – начальный объем пневмоупругого элемента, м³;

– частота собственных колебаний маятниковой подвески, Гц;

g=9,81 м/с² – ускорение свободного падения;

n – показатель политропы (1n1,4; для низких и инфранизких частот до 1,5 Гц n=1, а свыше 1,5 Гц n=1,4);

S – площадь поршня пневмоупругого элемента, м²;

а – расстояние от оси вращения маятниковой подвески до точек крепления к ней установленных враспор пневмоупругих элементов, м;

P=[m(4²I²-g)+2a²P₀(S/|₌₀)]/2a²[nS²+V(S/|₌₀)] – для случаев, когда площадь пневмоупругого элемента изменяется при перемещении ,

где Р₀ – атмосферное давление, Па;

– перемещение пневмоупругого элемента, м.

2. Устройство защиты объекта на маятниковой подвеске от резонансных колебаний, содержащее маятниковую подвеску в виде одностепенного жесткого маятника с платформой, точка подвеса которого шарнирно связана с несущей конструкцией транспортного средства, а другой конец шарнирно прикреплен к узлу соединения шарнирно установленных враспор относительно несущей конструкции транспортного средства пневмоупругих элементов, образующих пневмопривод двойного действия следящей системы пневмоавтоматики с источником сжатого газа и датчиком давления, отличающееся тем, что система пневмоавтоматики снабжена блоком управления, вход которого через шину данных блока аналого-цифровых преобразователей подключен к выходам блока аналого-цифровых преобразователей акселерометров и датчиков давления, при этом акселерометры установлены в точке подвеса жесткого маятника и в узлах соединения пневмоупругих элементов с несущей конструкции транспортного средства, а датчики давления связаны с рабочими камерами пневмоупругих элементов, выход блока управления через шину выходных данных подключен ко входу блока цифроаналоговых преобразователей, выходы которого подключены соответственно ко входам последовательно соединенных усилителей мощности, электромеханических преобразователей и пневмораспредилительных устройств.
