Патент на изобретение №2245438

(54) СПОСОБ ИЗОЛЯЦИИ ПРИТОКА ПОДОШВЕННОЙ ВОДЫ И КРЕПЛЕНИЯ ПРИСКВАЖИННОЙ ЗОНЫ ПЛАСТА ГАЗОВЫХ СКВАЖИН МЕСТОРОЖДЕНИЙ С АНОМАЛЬНО НИЗКИМ ПЛАСТОВЫМ ДАВЛЕНИЕМ

(57) Реферат:

Изобретение относится к нефтегазодобывающей промышленности, в частности к области эксплуатации и ремонта скважин и изоляции притока пластовых вод в газовые скважины для месторождений, находящихся на поздней стадии эксплуатации. Технический результат – повышение эффективности изоляции подошвенной воды и крепления ПЗП газовых скважин. В способе изоляции притока подошвенной воды и крепления прискважинной зоны пласта газовых скважин месторождений с аномально низким пластовым давлением, включающем закачку по насосно-компрессорным трубам – НКТ водоизолирующей композиции, содержащей поливиниловый спирт и состоящей из компонентов, образующих при смешении в пласте непроницаемую зону, продавку ее в пласт, промывку и оставление скважины для образования непроницаемой зоны, отличающийся тем, что НКТ опускают на 2-3 метра ниже интервала перфорации, в интервал изоляции по НКТ предварительно закачивают гидрофобизирующую жидкость в объеме, по крайней мере, в два раза превышающем объем водоизолирующей композиции, водоизолирующая композиция, помимо поливинилового спирта содержит ГКЖ, ее закачку осуществляют в последовательности – сначала поливиниловый спирт, затем буферную жидкость, ГКЖ, буферную жидкость, повторяя эти операции до достижения требуемой высоты интервала изоляции и крепления прискважинной зоны, после чего осуществляют указанные продавку, промывку скважины и указанное оставление на полимеризацию вышеуказанной изолирующей композиции. 1 ил.

Изобретение относится к нефтегазодобывающей промышленности, в частности к области эксплуатации и ремонта скважин и изоляции притока пластовых вод в газовые скважины, которые характеризуются значительным поглощением жидкости глушения ввиду пониженного пластового давления наличия промытых участков и каверн в прискважинной зоне пласта (ПЗП).

Известен способ закачки двухкомпонентных составов после смешивания компонентов [И.И.Клещенко, А.В.Григорьев, А.П.Телков. Изоляционные работы при заканчивании и эксплуатации нефтяных скважин. М., Недра, 1998, стр.124].

Недостатком способа является сложность его использования для изоляции протяженных поглощающих интервалов газовых пластов.

Наиболее близким техническим решением, выбранным за прототип, является технология изоляции притока пластовых вод в скважине с использованием композиции, состоящей из двух компонент [Е.И.Жирнов, Ш.Г.Ширинов, М.С.Камилов, В.Ф.Алескеров. Способ изоляции притока пластовых вод в скважине, AC SU №1328488, опубл. 07.08.87, бюл. №29].

Недостатком способа является его непригодность для изоляции высокопроницаемых поглощающих газовых пластов и протяженных интервалов перфорации.

Задача предлагаемого изобретения состоит в разработке эффективного способа изоляции притока пластовых вод в газовые скважины, характеризующихся значительным поглощением жидкости глушения ввиду пониженного пластового давления, наличия промытых участков и каверн в ПЗП.

Технический результат предлагаемого изобретения заключается в повышении эффективности изоляции подошвенной воды, а также крепления ПЗП газовых скважин.

Поставленная задача и технический результат достигаются тем, что в способе изоляции притока подошвенной воды и крепления ПЗП газовых скважин месторождений с аномально низким пластовым давлением, включающем закачку водоизолирующей композиции, состоящей из двух компонентов, образующих при смешении в пласте непроницаемую зону, в отличие от известного, насосно-компрессорные трубы спускают на 2-3 метра ниже интервала перфорации, в интервал изоляции закачивают по насосно-компрессорным трубам гидрофобизирующую жидкость в объеме, в два и более раз превышающем объем водоизолирующей композиции, по насосно-компрессорным трубам последовательно закачивают первый компонент водоизолирующей композиции, буферную жидкость, второй компонент водоизолирующей композиции, буферную жидкость, повторяя эти операции до достижения требуемой высоты интервала изоляции и крепления стенки скважины, после чего продавливают водоизолирующую композицию в пласт, скважину промывают и оставляют на полимеризацию водоизолирующей композиции.

Чередование закачки компонентов водоизолирующей композиции, например, на основе поливинилового спирта (ПВС) и гидрофобной кремнийорганической жидкости (ГКЖ) приводит к образованию значительной по высоте закрепленной зоны в интервале перфорации ввиду того, что при смешении ПВС и ГКЖ практически мгновенно образуется гелеобразная масса, дальнейшая продавка которой в пласт требует повышенной репрессии. Уровень жидкости в затрубье повышается и оставшийся объем ГКЖ, а за ней и ПВС уходят в пласт выше уже закрепленной зоны. Чередуя несколько раз, таким образом, закачку ПВС и ГКЖ, можно добиться закрепления протяженного по высоте интервала прискважинной зоны пласта, характеризующегося значительными поглощениями. Высоту интервала изоляции можно определить по подъему уровня жидкости глушения в затрубье.

Пример реализации способа

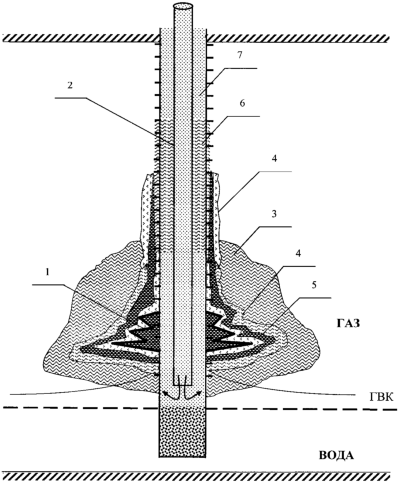

На чертеже представлена схема закачки и расположения компонентов водоизолирующей композиции в ПЗП газовой скважины.

Обводненная газовая скважина глубиной 1100 м и интервалом перфорации 40 м, характеризующаяся значительным поглощением жидкости глушения, заглушена спецраствором. Циркуляция отсутствует ввиду поглощения. В нижней части ПЗП находится промытая зона с каверной 1. Уровень жидкости в скважине 400 м.

В скважину спустили НКТ 2 на два метра ниже интервала перфорации. При открытой затрубной задвижке в скважину по НКТ закачали 20 м³ конденсата 3. При достижении конденсатом башмака НКТ закрыли затрубную задвижку. В скважину последовательно на первой скорости агрегата закачали: десятипроцентный водный раствор ПВС 4 в объеме 4 м³, 0,2 м³ конденсата, 6 м³ ГКЖ 5, 0,2 м³ конденсата, 3 м³ ПВС 6, 0,2 м³ конденсата, продавочную жидкость 7. Промыли скважину в полуторакратном объеме (появилась циркуляция) и скважину оставили на 24 часа для полимеризации водоизолирующей композиции.

Формула изобретения

Способ изоляции притока подошвенной воды и крепления прискважинной зоны пласта газовых скважин месторождений с аномально низким пластовым давлением, включающий закачку по насосно-компрессорным трубам – НКТ водоизолирующей композиции, содержащей поливиниловый спирт и состоящей из компонентов, образующих при смешении в пласте непроницаемую зону, продавку ее в пласт, промывку и оставление скважины для образования непроницаемой зоны, отличающийся тем, что НКТ опускают на 2-3 м ниже интервала перфорации, в интервал изоляции по НКТ предварительно закачивают гидрофобизирующую жидкость в объеме, по крайней мере, в два раза превышающем объем водоизолирующей композиции, водоизолирующая композиция, помимо поливинилового спирта содержит ГКЖ, ее закачку осуществляют в последовательности – сначала поливиниловый спирт, затем буферную жидкость, ГКЖ, буферную жидкость, повторяя эти операции до достижения требуемой высоты интервала изоляции и крепления прискважинной зоны, после чего осуществляют указанные продавку, промывку скважины и указанное оставление на полимеризацию вышеуказанной изолирующей композиции.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 28.08.2009

Извещение опубликовано: 27.12.2010 БИ: 36/2010

NF4A Восстановление действия патента

Дата, с которой действие патента восстановлено: 10.01.2011

Дата публикации: 10.01.2011
