Патент на изобретение №2245435
|
||||||||||||||||||||||||||
(54) ДОЛОТО
(57) Реферат:
Изобретение относится к бурению нефтяных и газовых скважин, а именно к устройствам, предназначенным для вибровоздействия на долото и на его промывку. Долото содержит корпус с лапами, установленные на лапах шарошки, размещенные между шарошками и сообщенные с центральной полостью корпуса насадки, направленные по касательной к шарошкам в сторону вращения долота. Долото имеет клапанный узел, который выполнен в виде балансира, установленного в центральной полости долота на оси. Верхний торец балансира выполнен в виде лопасти, а нижний торец в виде тарелки, установленной с возможностью периодического перекрывания центрального промывочного отверстия долота при раскачивании балансира за счет гидравлических сил потока жидкости. Повышается механическая скорость бурения, обеспечивается пульсирующая промывка долота, а в результате повышается скорость проходки долота и надежность его работы. 1 ил.
Изобретение относится к бурению нефтяных и газовых скважин, а именно к устройствам, предназначенным для вибровоздействия на долото и на его промывку. Известно долото по работе [1], которое состоит из корпуса с лапами, установленными на лапах шарошками. Недостатком данного устройства является то, что устройство не создает пульсированную промывку забоя и динамическую нагрузку на долото. Также известно долото по работе [2], содержащее корпус с лапами, установленные на лапах шарошки, размещенные между шарошками и сообщенные с центральной полостью насадки, направленные по касательной к шарошкам в сторону вращения долота. Недостатком данного устройства является сложность конструкции. Цель изобретения – повышение эффективности бурения за счет повышения надежности долота. Указанная цель достигается тем, что долото, содержащее корпус с лапами, установленные на лапах шарошки, размещенные между шарошками и сообщенные с центральной полостью корпуса насадки, направленные по касательной к шарошкам в сторону вращения долота, имеет клапанный узел, который выполнен в виде балансира, установленного в центральной полости долота на оси, при этом верхний торец балансира выполнен в виде лопасти, а нижний торец в виде тарелки, установленной с возможностью периодического перекрывания центрального промывочного отверстия долота при раскачивании балансира за счет гидравлических сил потока жидкости. На чертеже изображен общий вид долота. Долото содержит корпус 1 с лапами 2, установленные на лапах шарошки 3, размещенные между шарошками и сообщенные с центральной полостью корпуса удлиненные насадки 4, фиксированные штифтом 5 и имеющие промывочный канал 6. Клапанный узел выполнен в виде балансира 7 установлен в центральной полости долота на оси 8, при этом верхний торец балансира выполнен в виде лопасти, а нижний торец в виде тарелки 9. Долото имеет центральное промывочное отверстие 10. Устройство работает следующим образом. При запуске буровых насосов при восстановлении циркуляции промывочной жидкости балансир за счет гидравлических сил начинает совершать колебательное движение, при этом тарелка периодически закрывает центральное отверстие, тем самым одновременно на долото создается динамическая нагрузка за счет пульсации жидкости. Известно, что динамичность осевой нагрузки и промывки долота способствуют повышению показателей бурения. Источники информации 1. Ильский А.Л. Что должен знать бурильщик о трехшарошечных долотах. Москва, Гостоптехиздат, 1958, стр.13, рис.40. 2. Авторское свидетельство RU 2078897 C1, Кл. Е 21 В 10/18, 10.05.1997.
Формула изобретения
Долото, содержащее корпус с лапами, установленные на лапах шарошки, размещенные между шарошками и сообщенные с центральной полостью корпуса насадки, направленные по касательной к шарошкам в сторону вращения долота, отличающееся тем, что оно имеет клапанный узел, который выполнен в виде балансира, установленного в центральной полости долота на оси, при этом верхний торец балансира выполнен в виде лопасти, а нижний торец в виде тарелки, установленной с возможностью периодического перекрывания центрального промывочного отверстия долота при раскачивании балансира за счет гидравлических сил потока жидкости.

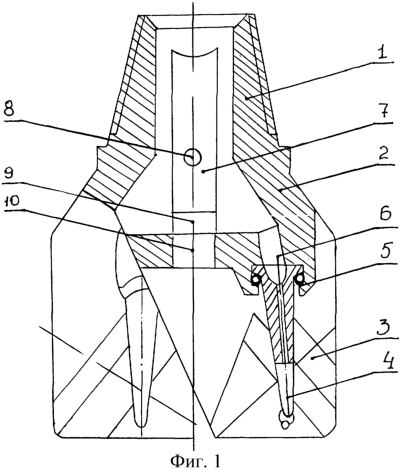

РИСУНКИ
MM4A Досрочное прекращение действия патента из-за неуплаты в установленный срок пошлины за
Дата прекращения действия патента: 01.03.2009
Дата публикации: 20.08.2011
|
||||||||||||||||||||||||||
