Патент на изобретение №2245427
|
||||||||||||||||||||||||||
(54) СПОСОБ ВОЗВЕДЕНИЯ ЗАГЛУБЛЕННОГО СООРУЖЕНИЯ
(57) Реферат:
Изобретение относится к области строительства и может быть использовано для снижения трудоемкости и повышения надежности при возведении заглубленных сооружений различного назначения с большим и глубоким котлованом сложной формы. Способ возведения заглубленного сооружения включает выполнение ограждающих стен и установку шпунтового ограждения, размещение распорных элементов и разработку котлована в два этапа, на первом из которых разрабатывают котлован в распорном креплении между ограждающими стенами и шпунтовым ограждением и монтируют в разработанной части котлована контурные конструкции каркаса, после чего на втором этапе разрабатывают внутреннюю часть котлована и возводят каркас полностью. 3 з.п. ф-лы, 2 ил.
Изобретение относится к области строительства и может быть использовано для снижения трудоемкости и повышения надежности при возведении заглубленных сооружений различного назначения с большим и глубоким котлованом сложной формы. Из уровня техники известен способ возведения заглубленного сооружения, включающий выполнение ограждающих стен методом “стена в грунте”, разработку котлована в два этапа, на первом из которых производят установку крепления ограждающих стен в виде распорных элементов и монтаж каркаса (SU 1786223 A1, E 02 D 5/20, 1993). Основным недостатком данного решения является сложность и трудоемкость как проведения первого этапа разработки котлована, при котором отрывают котлован со свободными устойчивыми откосами с оставлением грунтовых призм, так и бетонирования нейтральной части днища с установкой распорных элементов, что мало пригодно при возведении заглубленного сооружения с котлованом большой площади и глубины. Изобретение направлено на повышение устойчивости ограждающих стен, выполненных, например, по типу “стена в грунте”, в период разработки котлована и строительства внутренних конструкций, снижение материалоемкости и трудоемкости при возведении заглубленного сооружения и повышение его надежности в целом. Решение поставленной задачи обеспечивается тем, что в способе возведения заглубленного сооружения, который включает выполнение ограждающих стен, разработку котлована в два этапа, на первом из которых производят крепление ограждающих стен распорными элементами, и монтаж каркаса, согласно изобретению в контуре ограждающих стен дополнительно устанавливают шпунтовое ограждение, а распорные элементы размещают между ограждающими стенами и шпунтовым ограждением, затем производят разработку первого этапа котлована в распорном креплении между ограждающими стенами и шпунтовым ограждением и монтируют в разработанной части котлована контурные конструкции каркаса, после чего на втором этапе разрабатывают внутреннюю часть котлована и возводят каркас полностью. Кроме того, шпунтовое ограждение устанавливают на расстоянии от ограждающих стен, равном (0,6-1,2) Н, где Н – глубина котлована. При этом шпунтовое ограждение и распорные элементы разбирают после разработки котлована второго этапа. Возможно, чтобы на первом и/или втором этапе грунт удаляли по пандусу, выполненному между ограждающими стенами и шпунтовым ограждением. Наличие дополнительного шпунтового ограждения и распорных элементов перед проведением первого этапа позволяет уменьшить толщину ограждающих стен и повысить их устойчивость, а поэтапная разработка котлована с удалением грунта, сначала по периметру в распорном креплении между ограждающими стенами и шпунтовым ограждением, а затем из внутренней части котлована, существенно снижает трудоемкость и упрощает процесс возведения каркаса и заглубленного сооружения в целом, особенно в условиях стесненной застройки при котлованах большой площади и глубины. На фиг.1 схематично представлен общий вид котлована заглубленного сооружения, на фиг.2 – разрез А-А на фиг.1 Заглубленное сооружение после разработки первого этапа содержит ограждающие стены 1, выполненные методом “стена в грунте” или по аналогичной технологии, шпунтовое ограждение 2, распорные элементы 3, установленные между ограждающими стенами 1 и шпунтовым ограждением 2, расстояние В между которыми составляет В=(0,6-1,2) Н, где Н – глубина котлована. Заявленный способ осуществляется следующим образом. По контуру возводимого заглубленного сооружение выполняют ограждающие стены 1, например, методом “стена в грунте”, устанавливают шпунтовое ограждение 2 на расстоянии от ограждающих стен 1, равном В=(0,6-1,2) Н, где Н – глубина котлована, производят их крепление посредством распорных элементов 3 и на первом этапе разрабатывают часть 4 по периферии котлована в распорном креплении между ограждающими стенами 1 и шпунтовым ограждением 2. Затем в разработанной части 4 котлована монтируют конструкции каркаса (на чертеже не показано) с фундаментной плитой 5. После этого на втором этапе разрабатывают внутреннюю часть 6 котлована, разбирают шпунтовое ограждение 2 и распорные элементы 3 и возводят каркас полностью. В процессе разработки первого и/или второго этапа котлована грунт можно удалять по пандусу, выполненному по периферии котлована между ограждающими стенами 1 и шпунтовым ограждением 2, что также снижает трудоемкость и упрощает разработку котлована. Кроме того, разработку шпунтового ограждения 2 и распорных элементов 3 можно производить после монтажа каркаса в разработанной периферийной части 4 котлована по контуру по мере разработки внутренней части 6 котлована второго этапа.
Формула изобретения
1. Способ возведения заглубленного сооружения, включающий выполнение ограждающих стен, разработку котлована в два этапа, на первом из которых производят крепление ограждающих стен распорными элементами, и монтаж каркаса, отличающийся тем, что в контуре ограждающих стен дополнительно устанавливают шпунтовое ограждение, а распорные элементы размещают между ограждающими стенами и шпунтовым ограждением, затем производят разработку первого этапа котлована в распорном креплении между ограждающими стенами и шпунтовым ограждением и монтируют в разработанной части котлована контурные конструкции каркаса, после чего на втором этапе разрабатывают внутреннюю часть котлована и возводят каркас полностью. 2. Способ возведения заглубленного сооружения по п.1, отличающийся тем, что шпунтовое ограждение устанавливают на расстоянии от ограждающих стен, равном (0,6-1,2) Н, где Н – глубина котлована. 3. Способ возведения заглубленного сооружения по любому из п.1 или 2, отличающийся тем, что шпунтовое ограждение и распорные элементы разбирают после разработки котлована второго этапа. 4. Способ возведения заглубленного сооружения по любому из пп.1, 2 или 3, отличающийся тем, что на первом и/или втором этапе грунт удаляют по пандусу, выполненному между ограждающими стенами и шпунтовым ограждением.

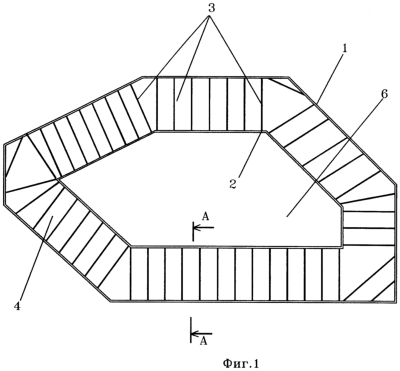

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 21.11.2005
Извещение опубликовано: 27.12.2006 БИ: 36/2006
|
||||||||||||||||||||||||||
