Патент на изобретение №2245249
|
||||||||||||||||||||||||||
(54) МАТРИЦА ЭКСТРУДЕРА
(57) Реферат:
Изобретение относится к оборудованию для экструдирования продуктов растительного происхождения и может быть использовано в перерабатывающих отраслях агропромышленного комплекса. Матрица экструдера содержит корпус и по меньшей мере одну вставку, выполненную в форме патрубка из эластичного материала. Выходной участок патрубка расположен вне корпуса и снабжен радиальными упорами, определяющими форму поперечного сечения выходного отверстия. Выходной участок патрубка размещен в обойме, образующей неподвижные радиальные упоры. Обойма снабжена направляющими, в которых установлен с возможностью радиального перемещения по меньшей мере один из упоров. Толщина стенки патрубка на выходном участке уменьшена по направлению к выходному отверстию. Изобретение обеспечивает расширение функциональных возможностей матрицы. 1 з.п. ф-лы, 5 ил.
Изобретение относится к оборудованию для экструдирования продуктов растительного происхождения и может быть использовано в перерабатывающих отраслях агропромышленного комплекса. Известна конструкция матрицы экструдера [Патент РФ №2092056, 1997 г.] с подвижной стенкой, однако невозможность полной герметизации зазоров в подвижном соединении между подвижной стенкой и корпусом матрицы вызывает заклинивание подвижной стенки экструдируемым материалом и нарушение работоспособности матрицы. Прототипом является матрица экструдера, содержащая корпус и, по меньшей мере, одну вставку, выполненную в форме патрубка из эластичного материала с выходным участком, расположенным вне корпуса и снабженным радиальными упорами, определяющими форму поперечного сечения выходного отверстия [А.с. №852613, 1981 г.]. Недостатком такой матрицы является невозможность получения иного профиля поперечного сечения экструдата, кроме овального. Техническим результатом изобретения является расширение функциональных возможностей матрицы. Поставленная задача решается тем, что выходной участок патрубка размещен в обойме, образующей неподвижные радиальные упоры и снабженной направляющими, в которых установлен с возможностью радиального перемещения по меньшей мере один из упоров, при этом толщина стенки патрубка на выходном участке уменьшена по направлению к выходному отверстию. Контактная с патрубком поверхность упора, установленного с возможностью радиального перемещения, выполнена в форме зуба, профиль которого расположен в поперечном сечении выходного отверстия. На фиг.1 показан разрез матрицы по оси патрубка. На фиг.2 изображен вид на матрицу со стороны обоймы. На фиг.3 показан вид на обойму с упорами в форме зуба. На фиг.4 показан разрез патрубка с переменной толщиной стенки. На фиг.1, 2 и 4 условно не показано крепление упоров и матрицы к экструдеру. На фиг.5 показан продольный разрез выходного участка матрицы с упором в форме зуба. В корпусе 1 патрубок 2 установлен в гнезде, на дно которого опирается буртиком 3. Конец патрубка помещен в обойме 4, образующей неподвижные упоры, количество и положение которых обеспечивает требуемую форму поперечного сечения выходного отверстия. В направляющих 5 обоймы 4 помещен ползун 6 регулируемого упора, перемещение которого фиксирует установочный винт 7. Зуб 8 на поверхности ползуна 6, контактирующей с патрубком, позволяет получить выпукло-вогнутый профиль выходного сечения. Матрица работает следующим образом. Запуск экструдера происходит при полностью отведенном в исходное положение регулируемом упоре. При этом выходное сечение патрубка представляет собой круг и имеет максимальную площадь и наименьшее сопротивление. После выхода экструдера на устойчивый режим регулируемый упор установочным винтом переводят в рабочее положение, которое определено технологическими требованиями к форме и размерам поперечного сечения экструдированного полуфабриката. Например, при экструдировании полуфабриката в форме ленты высота выходного сечения фильеры может быть установлена с учетом компенсации последующей усадки полуфабриката, которая зависит от свойств исходного сырья. В случае закупорки фильеры в процессе работы ее работоспособность может быть восстановлена без остановки процесса экструдирования и разборки экструдера. Для этого необходимо отвести регулируемый упор в исходное положение, а после восстановления проходимости фильеры упор возвращают в рабочее положение. На выходном участке давление в фильере мало, оно достигает в выходном сечении нуля. Это позволяет уменьшить на выходном участке патрубка толщину стенки. При этом повышается ее гибкость, что позволяет более точно выдерживать контур выходного сечения фильеры и использовать более сложную форму этого контура. Ширина зуба вдоль оси патрубка должна обеспечивать контактные напряжения, исключающие повреждение патрубка, и не позволить патрубку выскользнуть из обоймы.
Формула изобретения
1. Матрица экструдера, содержащая корпус и по меньшей мере одну вставку, выполненную в форме патрубка из эластичного материала с выходным участком, расположенным вне корпуса и снабженным радиальными упорами, определяющими форму поперечного сечения выходного отверстия, отличающаяся тем, что выходной участок патрубка размещен в обойме, образующей неподвижные радиальные упоры и снабженной направляющими, в которых установлен с возможностью радиального перемещения по меньшей мере один из упоров, при этом толщина стенки патрубка на выходном участке уменьшена по направлению к выходному отверстию. 2. Матрица по п.1, отличающаяся тем, что контактная с патрубком поверхность упора, установленного с возможностью радиального перемещения, выполнена в форме зуба, профиль которого расположен в поперечном сечении выходного отверстия.

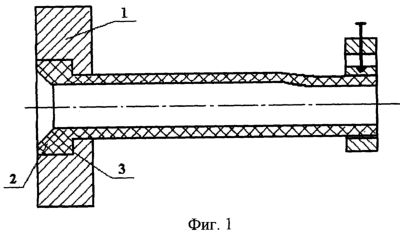

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 09.04.2005
Извещение опубликовано: 27.12.2006 БИ: 36/2006
|
||||||||||||||||||||||||||
