Патент на изобретение №2245184

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2245184 (13) C2
(51) МПК 7
A63G27/00
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.01.2011 – прекратил действие

(21), (22) Заявка: 2002104953/12, 27.02.2002

(24) Дата начала отсчета срока действия патента:

27.02.2002

(43) Дата публикации заявки: 27.08.2003

(45) Опубликовано: 27.01.2005

(56) Список документов, цитированных в отчете о
поиске:
RU 2159655 C1, 27.11.2000.
RU 2160143 C1, 10.12.2000. US 2590934 A, 01.04.1952. US 2847216 A, 12.08.1958. JP 06-154424, 03.06.1994.

Адрес для переписки:

123430, Москва, ул. Митинская, 30, В.А. Гнездилову

(72) Автор(ы):

Гнездилов В.А. (RU)

(73) Патентообладатель(и):

Гнездилов Владимир Алексеевич (RU)

(54) КОЛЕСО ОБОЗРЕНИЯ

(57) Реферат:

Колесо обозрения содержит опоры, несущие колесо, и два привода, расположенных на разных расстояниях от оси вращения колеса, один из которых предназначен для монтажа, а в случае аварийной ситуации может быть использован в качестве аварийного привода, что обеспечивает повышение эксплуатационных характеристик колеса обозрения за счет исключения перегрузки привода, а также сокращение аварийных ситуаций. 6 з.п. ф-лы, 1 ил.

Изобретение относится к индустрии развлечений.

Известно колесо обозрения, содержащее опоры, несущие колесо и два привода (патенты РФ №2159655 от 27.11.2000; №2160143 от 10.12.2000).

Недостатком известных устройств является недостаточная эффективность при эксплуатации колеса обозрения, т.к. при полной загрузке кабин колеса обозрения привод, используемый и для монтажа и для эксплуатации колеса, может не справиться с действующими нагрузками или может работать с перегрузкой.

Технический результат, на достижение которого направлено изобретение, заключается в повышении эксплуатационных характеристик колеса обозрения и в устранении аварийных ситуаций.

Указанный результат достигается тем, что в колесе обозрения, содержащем опоры, несущие колеса и два привода, указанные приводы расположены на разном расстоянии от оси вращения колеса и один из них предназначен для выполнения монтажных работ при сборке колеса обозрения.

Приводы могут быть разнесены в радиальном направлении, при этом привод для монтажа располагают ближе к оси вращения колеса.

Привод для монтажа может быть выполнен зубчатым, а другой привод – фрикционным, включающим в себя два фрикционных элемента, расположенных с противоположных сторон от ведомого элемента колеса.

В случае выхода из строя основного привода монтажный привод может быть использован в качестве аварийного привода.

Сущность изобретения поясняется чертежом.

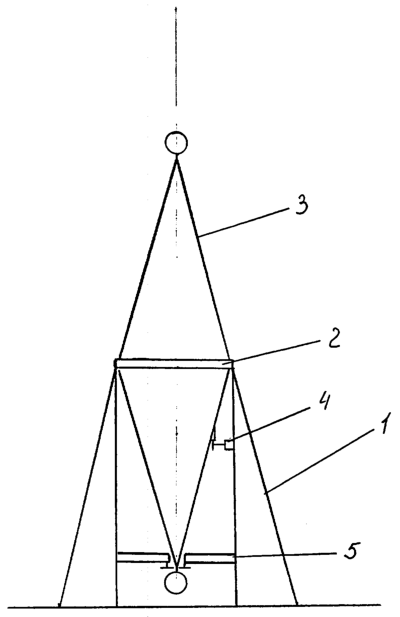

Колесо обозрения содержит опоры 1, несущие ось 2 колеса 3, привод 4 для монтажа, основной привод 5 для эксплуатации колеса обозрения.

Функционирует колесо обозрения следующим образом.

При монтаже колеса обозрения используется привод 4. Сам процесс монтажа за счет вращения элементов колеса и постепенного их наращивания известен из уровня техники (патенты РФ №2127144; №2168344).

В отличие от известных технических решений привод 4 при эксплуатации колеса обозрения не используется, а вращение колеса осуществляют от привода 5.

В случае поломки привода 5 в качестве аварийного привода можно использовать привод 4, а при определенной конструктивной проработки привод 4 может быть также сопряжен с тормозным устройством.

Формула изобретения

1. Колесо обозрения, содержащее опоры, несущие колесо, два привода, отличающееся тем, что приводы расположены на разных расстояниях от оси вращения колеса и один из них предназначен для монтажа.

2. Колесо по п.1, отличающееся тем, что приводы разнесены в радиальном направлении.

3. Колесо по п.1 или 2, отличающееся тем, что привод для монтажа расположен ближе к оси.

4. Колесо по любому из пп.1-3, отличающееся тем, что привод для монтажа выполнен зубчатым.

5. Колесо по любому из пп.1-4, отличающееся тем, что другой привод выполнен фрикционным.

6. Колесо по п.5, отличающееся тем, что другой привод включает два фрикционных элемента, расположенных с противоположных сторон от ведомого элемента колеса.

7. Колесо по любому из пп.1-6, отличающееся тем, что привод для монтажа выполнен с возможностью выполнения функции аварийного привода.

РИСУНКИ


MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 28.02.2004

Извещение опубликовано: 27.12.2006 БИ: 36/2006
