Патент на изобретение №2245182
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ТУШЕНИЯ ПОЖАРОВ
(57) Реферат:
Изобретение относится к методам борьбы с пожарами и может быть использовано при тушении пожаров в помещениях. Изобретение направлено на повышение эффективности и уменьшение затрат при тушении пожаров. Данный технический результат достигается путем сбивания его пламени паро-водяной смесью, вырывающейся из герметичной емкости, предварительно заполненной огнегасящим раствором, помещенной в наиболее вероятное место возгорания и установленной на опоре, допускающей вращение емкости в горизонтальной плоскости за счет реактивной силы, возникающей от выброса пароводяной смеси через отверстия, образующиеся в результате прорыва стенки емкости как за счет давления, возникающего от нагревания смеси, так и за счет заведомо асимметричной формы прорыва стенки, при этом в качестве герметичных емкостей используют металлические бочки с закручивающимися пробками, 1 з.п. ф-лы, 1 ил.
Изобретение относится к средствам борьбы с пожарами и может быть использовано при тушении пожаров в помещениях. Известно техническое решение (см. А.М.Гришин. Математическое моделирование лесных пожаров и новые способы борьбы с ними. Новосибирск: Наука. Сибирское отделение. 1992. 408 с.), заключающееся в сбивании пламени методом подрыва взрывчатых веществ вблизи очагов возгорания. Недостатком решения являются его дороговизна, невысокая эффективность и опасность при его осуществлении. Сущность изобретения заключается в разработке более простого и безопасного устройства для тушения пожара с использованием дешевых подручных средств. Технический результат, получаемый при осуществлении изобретения, заключается в повышении эффективности и уменьшении затрат при тушении пожаров. Существенные признаки, характеризующие изобретение. Ограничительные: устройство для тушения пожаров путем сбивания его пламени. Отличительные: устройство выполняют в виде герметичной емкости, предварительно заполненной огнегасящим раствором и установленной на опоре, допускающей вращение емкости в горизонтальной плоскости за счет реактивной силы, возникающей от выброса пароводяной смеси через отверстия, образующиеся в результате прорыва стенки емкости как за счет давления, возникающего от нагревания смеси, так и за счет заведомо асимметричной формы прорыва стенки, при этом в качестве герметичных емкостей используют металлические бочки с закручивающимися крышками. Изобретение осуществляется следующим образом. В помещении, в наиболее вероятном месте возгорания устанавливают металлические бочки, предварительно заполненные огнегасящим раствором и закрытые завинчивающимися крышками на опорах с цилиндрическими шарнирами, допускающими их вращение в горизонтальной плоскости. При возникновении пожара в помещении за счет высокой температуры в наиболее разогретом месте бочки из-за уменьшения прочности металла при нагреве и увеличения внутреннего давления пара от нагрева смеси возникнет прорыв стенки. Через образовавшийся прорыв заведомо асимметричной формы с неизбежно большой скоростью начнет вырываться пароводяная смесь, которая за счет ее реактивной силы заставит вращаться емкость в горизонтальной плоскости, что позволит повысить степень распыления смеси в помещении и более эффективно и безопасно сбить пламя. Изобретение поясняется чертежом. В помещении 1 в наиболее пожароопасном месте 2 устанавливают металлические бочки 3, заполненные огнегасящим раствором 4 и закрытые завинчивающимися крышками 5, на опорах 6, допускающих их вращение в горизонтальной плоскости с угловой скоростью
Формула изобретения
1. Устройство для тушения пожаров, работающее путем сбивания пламени, отличающееся тем, что устройство выполняют в виде герметичной емкости, предварительно заполненной огнегасящим раствором и установленной на опоре, допускающей вращение емкости в горизонтальной плоскости за счет реактивной силы, возникающей от выброса пароводяной смеси через отверстия, образующиеся в результате прорыва стенки емкости как за счет давления, возникающего от нагревания смеси, так и за счет заведомо асимметричной формы прорыва стенки. 2. Устройство по п.1, отличающееся тем, что в качестве герметичных емкостей используют металлические бочки с закручивающимися крышками.

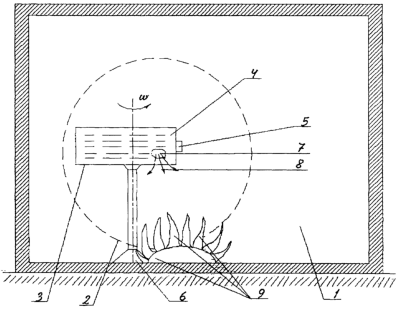

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 19.06.2005
Извещение опубликовано: 20.11.2006 БИ: 32/2006
|
||||||||||||||||||||||||||
благодаря прорыву стенки 7 и реактивной силы от потока пароводяной смеси 8, что повысит эффективность тушения пламени 9.
