Патент на изобретение №2244892

(54) СПОСОБ ЗАГРУЗКИ ВРАЩАЮЩЕГОСЯ КОНВЕЙЕРА МАШИНЫ АРТИЛЛЕРИЙСКОЙ ПОДДЕРЖКИ

(57) Реферат:

Изобретение относится к боевым машинам, в частности к средствам подачи и заряжания боеприпасов. Реализация изобретения позволяет повысить эффективность боевой машины за счет увеличения боекомплекта артиллерийских выстрелов. Сущность изобретения заключается в том, что после израсходования выстрелов во вращающемся конвейере, он пополняется выстрелами из устройства подпитки, которое выполнено в виде цепного транспортера. Перед досылкой выстрела в ячейку конвейера последний фиксируют относительно боевого отделения. Совмещение оси ячейки конвейера с линией досылания блока подачи выстрелов устройства подпитки осуществляют путем поворота боевого отделения. 2 ил.

Изобретение относится к военной технике, а более конкретно к боевым машинам, вооружение которых состоит на артиллерийского орудия и автоматического стрелкового оружия.

Известна боевая машина пехоты БМП-I(I), основными частями которой являются броневой корпус и башня, вооружение, механизм заряжания, двигатель и другие системы. По расположению механизмов и оборудования, внутри машина разделена на отделение управления, на силовое, боевое и десантное отделения.

Боевое отделение расположено в средней части корпуса машины. Оно включает башню и часть корпуса, ограниченную перегородкой силового отделения, вращающейся платформой и ограждением сиденья десанта.

В башне установлены:

– гладкоствольное орудие;

– спаренный пулемет;

– механизм заряжания орудия.

Механизм заряжания состоит из двух основных частей: конвейера и механизма подачи выстрелов. Конвейер предназначен для размещений сорока выстрелов и автоматического перемещения их на линию выдачи, с которой происходит захват выстрела механизмом подачи. Конвейер выполнен кольцевым и размещен эквидистантно вращающейся платформе пола.

Способ заполнения конвейера выстрелами включает следующие операции:

– поднимают рычаги механизма заряжания;

– “перематывают” конвейер;

– заполняют конвейер выстрелами вручную.

Недостатками боевой машины пехоты и способа заполнения конвейера выстрелами являются:

– маленький боекомплект артиллерийского гладкоствольного орудия, так как вместимость конвейера ограничена поперечными габаритами машины;

– большое время заполнения конвейера выстрелами, так как данная операция осуществляется вручную из боеукладки.

Известна боевая машина с боевым отделением (2) и способ загрузки выстрелов в конвейер автомата заряжания (3), которые выбраны в качестве прототипов.

Боевое отделение боевой машины содержит артиллерийское орудие, автомат заряжания, закрепленный на полу боевого отделения, кольцевой конвейер, в котором вертикально размещены выстрелы для артиллерийского орудия, установленный эквидистантно полу.

Параллельно артиллерийскому орудию установлена автоматическая пушка с возможностью вертикального и горизонтального наведения вместе с орудием. Внутри кольцевого конвейера эквидистантно полу установлен магазин для размещения патронных лент автоматической пушки. Магазин выполнен в виде тора, разделенного на секции.

Известный способ загрузки выстрелов в конвейер автомата заряжания содержит следующие операции:

– выключают стабилизатор вооружения;

– придают пушке максимальный угол снижения;

– поднимают ближайшую ячейку на линию загрузки;

– укладывают в ячейку выстрел;

– опускают ячейку;

– поворачивают конвейер и поднимают очередную пустую ячейку.

Недостатком боевой машины является малая вместимость конвейера, ограниченного поперечными габаритами машины.

Недостатком способа загрузки выстрелов в транспортер автомата заряжания после израсходования боекомплекта является большое время загрузки, так как операция укладки выстрела в ячейку осуществляется вручную.

Задачей предлагаемого изобретения является повышение эффективности боевой машины за счет увеличения боекомплекта артиллерийских выстрелов и сокращение времени загрузки конвейера выстрелами после израсходования боекомплекта, размещенного в конвейере.

Задача решается тем, что в известной конструкции боевой машины с вращающимся конвейером, содержащей носитель и боевое отделение, состоящее из бронеколпака с установленными в нем артиллерийским орудием и автоматической пушкой, автомата заряжания с конвейером, размещенным эквидистантно полу боевого отделения, в котором вертикально установлены выстрелы для артиллерийского орудия и магазина для патронных лент автомагической пушки, расположенного внутри кольцевого конвейера, внутри носителя размещено десантное отделение, в котором смонтировано устройство подпитки конвейера выстрелами. Устройство подпитки выполнено в виде цепного транспортера. В звеньях транспортера вертикально установлены выстрелы. В состав устройства подпитки входит привод и блок подачи выстрелов в конвейер, содержащий досылатель, причем привод кинематически связан с подающей звездочкой транспортера и с досылателем блока подачи выстрелов в конвейер.

В конструкции боевой машины реализован способ загрузки вращающегося конвейера выстрелами, который включает в себя поворот конвейера на один шаг и укладку в его ячейку выстрела. Перед поворотом конвейер фиксируют относительно боевого отделения. Поворачивают боевое отделение до совмещения оси ячейки конвейера с линией досылания блока подачи выстрелов устройства подпитки. Включают привод устройства подпитки и перемещают цепной транспортер до совмещения оси выстрела, находящегося в исходном положении с линией досылания блока подачи. Досылают выстрел с помощью блока подачи в ячейку конвейера и фиксируют его в ячейке. Перемещают досылатель и цепной транспортер до прихода очередного выстрела и досылателя в исходное положение. Расфиксируют конвейера и поворачивают его на один шаг до совмещения оси ячейки с линией досылания блока подачи выстрелов устройства подпитки.

Установка внутри десантного отделения носителя устройство подпитки конвейера выстрелами, выполненного в виде цепного транспортера, повышает эффективность боевой, машины, так как увеличивается ее боекомплект. Применение в конструкции устройства подпитки привода, кинематически связанного с подающей звездочкой транспортера и с блоком подачи выстрелов в конвейер, сокращает время загрузки конвейера выстрелами.

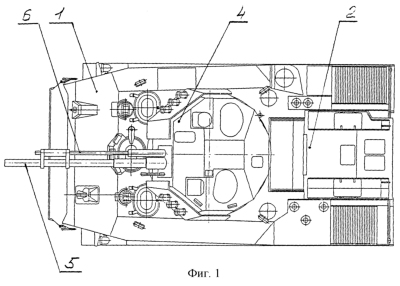

Предлагаемое техническое решение иллюстрируется графическими материалами, где на фиг.1 изображен общий вид машины артиллерийской поддержки, вид сверху;

на фиг.2 – схема размещения конвейера и устройства подпитки внутри машины артиллерийской поддержки.

Машина артиллерийской поддержки состоит из носителя 1 (фиг.1) с десантным отделением 2 и боевым отделением 3 (фиг.2). В состав боевого отделения 3 входят: бронеколпак 4 (Фиг.1), артиллерийское орудие 5 и автоматическая пушка 6. На полу боевого отделения установлен автомат заряжания 7 (фиг.2) с конвейером 8, в котором вертикально установлены выстрелы 9.

Внутри конвейера 8 размещен магазин 10 для патронных лент автоматической пушки 6 (фиг.1). В десантном отделении 2 смонтировано устройство подпитки конвейера 11 (фиг.2). Устройство подпитки 11 состоит из цепного транспортера 12, в звеньях которого установлены выстрелы 9 и привода 13, кинематически связанного с подающей звездочкой 14 и с досылателем 16 блока подачи 15.

Машина артиллерийской поддержки работает следующим образом.

Конвейер поворачивается относительно пола боевого отделения до совмещения оси выстрела с плоскостью оси канала ствола артиллерийского орудия. С помощью автомата заряжания выстрел досылается в патронник артиллерийского орудия и производится выстрел. В указанном режиме стрельба производится до израсходования боекомплекта, размещенного в конвейере, после чего конвейер стопорным устройством фиксируется относительно боевого отделения. Боевое отделение вместе с конвейером поворачивается до совмещения оси ячейки конвейера с линией досылания блока подачи выстрелов устройства подпитки. В этом положении включается привод устройства подпитки и цепной транспортер перемещается до совмещения оси выстрела, находящегося в исходном положении с линией досылания блока подачи. С помощью блока подачи выстрел досылается в ячейку конвейера и фиксируется в ней. При дальнейшем перемещении цепного транспортера, досылатель блока подачи и очередной выстрел приходят в исходное положение. Конвейер расфиксируется относительно боевого отделения и поворачивается на один шаг до совмещения оси ячейки с линией досылания блока подачи выстрелов устройства подпитки. Цикл загрузки выстрела в конвейер повторяется до заполнения всех ячеек конвейера. Стрельба из артиллерийского орудия производится после заполнения конвейера выстрелами.

Стрельба из автоматической пушки производятся патронами, снаряженными в ленты и уложенными в магазин.

Таким образом, предложенное техническое решение позволило повысить эффективность боевой машины и сократить время загрузки конвейера выстрелами.

Источники информации

1. Боевая машина пехоты БМП-1. Техническое описание. Военное издательство Министерства обороны СССР, Москва – 1972 г., стр.7, 11, 14, 72-74, 84 – аналог.

2. Патент RU № 2191959 – прототип.

3. Танк “Урал”. Техническое описание и инструкция по эксплуатации, книга первая. Военное издательство Министерства обороны СССР, Москва – 1975 г., стр.145 – прототип.

Формула изобретения

Способ загрузки вращающегося конвейера машины артиллерийской поддержки, включающий поворот конвейера на один шаг до совмещения оси ячейки конвейера с линией досылания блока подачи выстрелов устройства подпитки, включение привода устройства подпитки и перемещение цепного транспортера устройства подпитки до совмещения оси выстрела с линией досылания блока подачи, досылание выстрела посредством блока подачи в ячейку конвейера и фиксацию его в ячейке, отличающийся тем, что перед досылкой выстрела в ячейку конвейера последний фиксируют относительно боевого отделения, а совмещение оси ячейки конвейера с линией досылания блока подачи выстрелов устройства подпитки осуществляют путем поворота боевого отделения.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 04.02.2007

Извещение опубликовано: 20.02.2008 БИ: 05/2008
