Патент на изобретение №2244866
|
||||||||||||||||||||||||||
(54) ТРУБА
(57) Реферат:
Изобретение относится к области труб. Техническим результатом изобретения является обеспечение возможности силового сцепления друг с другом соседних труб или витков трубы. Труба, содержащая стенку с плоскими участками, выполнена с продольными выступами и соответствующими им впадинами в середине противолежащих плоских участков стенки. 2 з.п. ф-лы, 3 ил.
Изобретение относится к области труб. Известна труба, имеющая кольцевую стенку – ГОСТ8732-78 на “Трубы стальные бесшовные горячекатаные”. Недостаток такой трубы состоит в ограниченных функциональных возможностях, и, например, пакет из таких труб имеет большие поперечные габариты и значительное нерабочее (“мертвое”) пространство между ними. Известна другая труба, содержащая стенку с плоскими участками – ГОСТ 8645-68 на “Трубы стальные прямоугольные”. По совокупности признаков и достигаемому результату эта труба наиболее близка к заявляемой и принята за прототип. Функциональные возможности этой трубы расширены, и пакет из них имеет меньшие габариты и “мертвое” пространство между трубами. Однако достигнутый в этой трубе положительный результат остается недостаточным. Задачей изобретения является расширение функциональных возможностей. Для решения этой задачи усовершенствуется труба, содержащая стенку с плоскими участками. Усовершенствование состоит в том, что труба выполнена с поперечным контуром в виде квадрата, снабженного одинаковыми продольными выступами и соответствующими им впадинами в середине противолежащих плоских участков. В вариантах исполнения труба выполнена из полимера или армированного пластика. Выполнение трубы с поперечными контуром в виде квадрата, снабженного одинаковыми продольными выступами и соответствующими им впадинами в середине противолежащих плоских участков, обеспечивает собираемость труб в пакет с силовым сцеплением соседних труб выступами и впадинами с повышением надежности пакета и, тем самым, расширяет функциональные возможности трубы. Выполнение трубы из полимера позволяет изготавливать ее методом экструзии. Выполнение трубы из армированного пластика позволяет изготавливать ее методом пултрузии. Выполнение трубы по вариантам изготовления еще более расширяет ее функциональные возможности и позволяет использовать ее, например, в качестве армирующего элемента в комбинированных неметаллических трубах. На фиг.1 изображена труба; на фиг.2 – пакет труб; на фиг.3 – спирально-намотанная труба. Далее дается описание предлагаемой трубы. Труба выполнена с поперечным контуром в виде квадрата 1, снабженного одинаковыми продольными выступами 2 и соответствующими им впадинами 3 в середине противолежащих плоских участков (что обеспечивает собираемость с силовым сцеплением выступами и впадинами соседних труб – фиг.2 или соседних витков трубы – фиг.3). Труба может быть выполнена, например, из полимера методом экструзии или из армированного пластика методом пултрузии. Труба по изобретению (благодаря возможности силового сцепления друг с другом соседних труб или витков трубы) имеет расширенные функциональные возможности.
Формула изобретения
1. Труба, содержащая стенку с плоскими участками, отличающаяся тем, что она выполнена с продольными выступами и соответствующими им впадинами в середине противолежащих плоских участков стенки. 2. Труба по п.1, отличающаяся тем, что она выполнена из полимера. 3. Труба по п.1, отличающаяся тем, что она выполнена из армированного пластика.

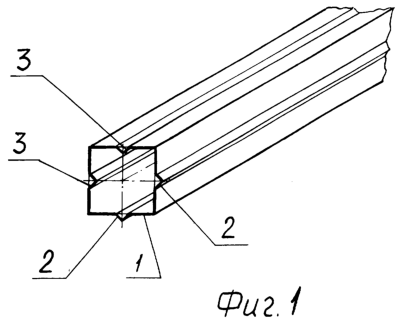

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 08.03.2007
Извещение опубликовано: 20.02.2008 БИ: 05/2008
|
||||||||||||||||||||||||||
