Патент на изобретение №2244850
|
||||||||||||||||||||||||||
(54) СПОСОБ ПРЕОБРАЗОВАНИЯ ЭНЕРГИИ НАБЕГАЮЩЕГО ПОТОКА В ЭЛЕКТРИЧЕСКУЮ ЭНЕРГИЮ
(57) Реферат:
Изобретение относится к преобразователям энергии набегающего потока, например в области ветроэнергетики, нетрадиционной энергетики, гидроэнергетики, а также в контрольно-измерительных приборах. Используются вместе два физических эффекта: автоколебания и электромагнитная индукция. Преобразование энергии набегающего потока осуществляется за счет электромагнитной индукции, возникающей при автоколебаниях размещенных в набегающем потоке металлических струн (упругих проводников), расположенных в магнитном поле. Согласно закону электромагнитной индукции металлическая струна, совершая колебательные движения в магнитном поле, становится генератором электрической энергии (тока). Особенность способа позволяет увеличивать мощность преобразователя, увеличивая количество струн в преобразователе до необходимого числа. 1 ил.
Изобретение относится к преобразователям энергии набегающего потока и может быть использовано в области ветроэнергетики, нетрадиционной энергетики, гидроэнергетики, а также в контрольно-измерительных приборах. Для преобразования кинетической энергии потока в электрическую известны ветродвигатели с вертикальной и горизонтальной осью вращения. Ветродвигатели с вертикальной осью вращения имеют ряд недостатков: – тихоходность; – используют редукторы, которые значительно снижают коэффициент полезного действия, а также надежность ветродвигателя. Ограниченность размеров лопастей ветродвигателей с горизонтальной осью определяет ограничение на мощность ветродвигателей, а использование устройства для поворота крыльчатки в направлении, перпендикулярном движению потока ветра, вызывает снижение надежности и коэффициента полезного действия ветродвигателя, а также увеличивает его стоимость. Известен преобразователь энергии потока (см. RU 2142572 С1, опубл. 10.12.1999 г., МПК 6 F 03 D 5/06), использующий преобразование кинетической энергии потока в потенциальную, а затем в механическую. Для этого используется полое тело. Оно заменяет крыльчатку (лопасти), что уменьшает размеры и увеличивает надежность преобразователя энергии потока. Недостатком данного преобразователя является использование в нем механических преобразователей движения, снижающих коэффициент полезного действия, надежность, увеличивающих стоимость и размеры преобразователя энергии потока. Наиболее близким решением (прототипом) является способ преобразования энергии, заключающийся в том, что преобразование осуществляется за счет электромагнитной индукции путем размещения проводника в магнитном поле и воздействии на него набегающего потока (см. JP 11294314, МПК 7 F 03 D 9/00, опубл. 26.10.1999 г.). Недостатком данного способа является его низкая эффективность. Технической задачей изобретения является повышение эффективности использования указанного способа. Технический результат достигается тем, что в способе преобразования энергии, заключающемся в том, что преобразование осуществляется за счет электромагнитной индукции путем размещения проводника в магнитном поле и воздействия на него набегающего потока, в качестве проводника размещают металлические упругие струны. Иллюстрация работы предлагаемого преобразователя представлена на чертеже. Автоколебания натянутой металлической струны 1, помещенной в магнитное поле 2, поддерживаются за счет кинетической энергии набегающего потока 3. Частота и амплитуда установившихся колебаний определяется параметрами струны и параметрами ее взаимодействия с набегающим потоком. Частота колебаний струны ( где S – площадь сечения; l – длина; Q – натяжение;
n – целое число. Согласно закону электромагнитной индукции металлическая струна (1), совершая колебательные движения в магнитном поле (2), становится генератором электрической энергии (тока). Возникающую при этом электродвижущую силу ( где v – скорость перемещения; В – напряженность магнитного поля; l – длина проводника;
Особенность способа позволяет увеличивать мощность преобразователя, увеличивая количество струн в преобразователе до необходимого числа.
Формула изобретения
Способ преобразования энергии, заключающийся в том, что преобразование осуществляется за счет электромагнитной индукции путем размещения проводника в магнитном поле и воздействия на него набегающего потока, отличающийся тем, что в качестве проводника размещают металлические упругие струны.

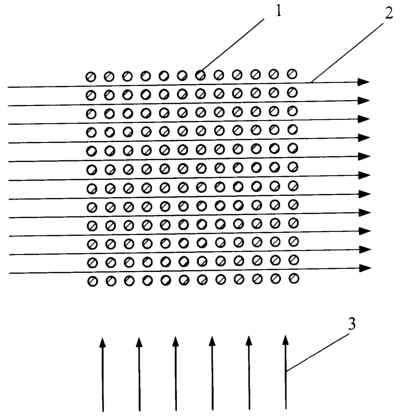

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 03.12.2006
Извещение опубликовано: 27.08.2007 БИ: 24/2007
NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение
Дата, с которой действие патента восстановлено: 10.12.2007
Извещение опубликовано: 10.12.2007 БИ: 34/2007
PC4A – Регистрация договора об уступке патента Российской Федерации на изобретение
(73) Патентообладатель(и):
(73) Патентообладатель:
Дата и номер государственной регистрации перехода исключительного права: 26.06.2008 № РД0037887
Извещение опубликовано: 10.08.2008 БИ: 22/2008
|
||||||||||||||||||||||||||
):
– плотность материала;
) можно оценить по формуле:
– угол между силовыми линиями магнитного поля и струной.
