Патент на изобретение №2244843

(54) СИСТЕМА ПИТАНИЯ ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ

(57) Реферат:

Изобретение относится к двигателестроению, в частности к топливной аппаратуре двигателей внутреннего сгорания. Изобретение позволяет понизить расход топлива, увеличить КПД двигателя внутреннего сгорания, повысить экономичность двигателя и снизить токсичность отработавших газов. Система питания для двигателя внутреннего сгорания содержит воздушный фильтр, карбюратор, включающий корпус с подводящими каналами, воздушную заслонку, электромагнитный клапан. Корпус карбюратора выполнен прямоугольной конфигурации, в который вмонтирован корпус распылителя карбюратора с иглой-жиклером, за счет чего фиксируется определенное количество топлива на любых оборотах двигателя. Воздушная заслонка изготовлена в виде пластины с отверстиями, позволяющая подавать воздух по объему топлива. Электромагнитный клапан установлен в верхней части корпуса распылителя. 2 ил.

Изобретение относится к области двигателестроения, в частности к системам питания для двигателей внутреннего сгорания.

Известна система питания для двигателя внутреннего сгорания, выбранная заявителем в качестве прототипа, содержащая воздушный фильтр, карбюратор, включающий корпус с подводящими каналами, воздушную заслонку, электромагнитный клапан (авторское свидетельство СССР №1830108, опубл. 23.07.1993).

Недостатком в указанной выше системе является то, что не обеспечивается требуемый количественный и качественный состав подаваемой в двигатель топливовоздушной смеси как в режиме холостого хода, так и под нагрузкой, что приводит к повышенному расходу топлива и уменьшению мощности двигателя. Задачей изобретения является понижение расхода топлива за счет улучшения смесеобразования топливовоздушной смеси и ее более полного сгорания и увеличение КПД двигателя внутреннего сгорания.

Поставленная задача достигается за счет того, что в известной системе питания для двигателя внутреннего сгорания, содержащей воздушный фильтр, карбюратор, включающий корпус с подводящими каналами, воздушную заслонку, электромагнитный клапан, корпус карбюратора выполнен прямоугольной конфигурации, в который вмонтирован корпус распылителя карбюратора с иглой-жиклером, за счет чего фиксируется определенное количество топлива на любых оборотах двигателя, воздушная заслонка изготовлена в виде пластины с отверстиями, позволяющая подавать воздух по объему топлива, причем электромагнитный клапан установлен в верхней части корпуса распылителя.

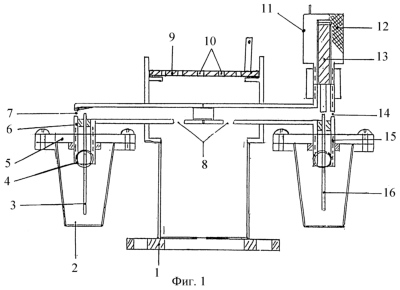

На фиг.1 изображена конструкция предложенной системы питания двигателя внутреннего сгорания.

На фиг.2 изображена воздушная заслонка.

На чертежах:

1 – корпус карбюратора,

2 – топливная камера,

3 – игла-жиклер,

4 – входной штуцер топлива,

5 – крышка топливной камеры,

6 – корпус распылителя карбюратора,

7 – входной воздушно-топливный канал,

8 – отверстия выхода топливной смеси в корпус карбюратора,

9 – воздушная заслонка,

10 – отверстия воздушной заслонки,

11 – электромагнитный клапан,

12 – электромагнитная катушка клапана,

13 – сердечник электромагнитного клапана,

14 – входной воздушно-топливный канал второго распылителя,

15 – корпус второго распылителя,

16 – игла-жиклер второго распылителя.

Система состоит из корпуса 1 карбюратора, в который вмонтирован корпус 6 распылителя карбюратора, в нижней части корпуса 6 распылителя карбюратора установлена топливная камера 2, игла-жиклер 3 на топливной камере 2, имеется входной штуцер 4 топлива, крышка 5 топливной камеры, корпус 6 распылителя карбюратора имеет входной воздушно-топливный канал 7 и отверстия 8 выхода топливной смеси в корпус карбюратора. В верхней части корпуса 1 карбюратора установлена воздушная заслонка 9 с отверстиями 10. С другой стороны корпуса 1 карбюратора установлен электрический клапан 11, электромагнитная катушка 12 клапана 11, сердечник 13 электромагнитного клапана 11 и игла-жиклер.

Система с карбюратором К-19 А.А.-3 работает следующим образом.

При запуске двигателя внутреннего сгорания в корпусе 1 карбюратора и в корпусе 6 распылителя карбюратора создается разрежение. Это разрежение создается на входном воздушно-топливном канале 7. В входной воздушно-топливный канал 7 устремляется поток атмосферного воздуха, который создает разрежение на топливной игле-жиклере 3 и тянет за собой распыленное топливо из топливной камеры 2. Это топливо попадает в цилиндры двигателя. При нажатии на педаль в кабине водителя, связанной с воздушной заслонкой 9 при помощи гибкого тросика, последняя (фиг.2) перемещается, открывая отверстия воздушной заслонки 10. Через эти отверстия атмосферный воздух попадает в корпус 1 карбюратора и в цилиндры двигателя и тем самым обеспечивает смесь топлива, близкой к пропорции 1:15, что сразу ведет к возрастанию мощности и к увеличению оборотов двигателя до необходимых, по желанию водителя. Когда наступает предельный момент мощности иглы-жиклера 3 одного распылителя карбюратора, в этот момент от контактного датчика в работу включается электромагнитный клапан 11, где электромагнитная катушка 12 клапана 11 втягивает сердечник 13 электромагнитного клапана 11, который открывает иглу-жиклер 16. Топливо начинает поступать из второй иглы-жиклера распылителя 16. Это увеличивает подачу воздушно-топливной смеси в цилиндры двигателя. С увеличением воздушно-топливной смеси в цилиндры двигателя увеличивается мощность, обороты и скорость автомобиля до необходимой водителю. При опускании педали в кабине водителя воздушная заслонка перемещается и соответственно снижается поступление воздуха в цилиндры двигателя. Это изменяет пропорцию воздушно-топливной смеси, что ведет к снижению скорости, оборотов до предела по объему подачи топлива в пропорции 1:15.

В зависимости от мощности двигателя и количества видов топлива (бензин, таз, дизельное) на карбюратор устанавливается число распылителей и топливных камер.

Порядок работы может быть любой, например двигатель запускается на бензине, затем идет дизельное топливо, следующее – газ или что иное. Такой порядок подходит для особо мощных двигателей тепловоза, кораблей.

В результате использования предлагаемого карбюратора двигателя внутреннего сгорания увеличивается экономия топлива до величины порядка 50%, чем выше мощность двигателя, тем больше экономия топлива.

Обеспечен легкий запуск двигателя, т.к. подается высокого качества распыленная горючая смесь в пропорции 1:15.

Происходит полное сгорание топлива, что резко снижает выброс СО. Предложенный карбюратор не требует настройки и регулировки, а значит отпадает необходимость проверки на СО, прост в эксплуатации и высоконадежен.

При отсутствии в предлагаемом карбюраторе поплавковой камеры и поплавка исключатся дефекты, которые достигают 60% во всех существующих модификациях карбюраторов.

Формула изобретения

Система питания для двигателя внутреннего сгорания, содержащая воздушный фильтр, карбюратор, включающий корпус с подводящими каналами, воздушную заслонку, электромагнитный клапан, отличающаяся тем, что корпус карбюратора выполнен прямоугольной конфигурации, в него вмонтирован корпус распылителя карбюратора с иглой-жиклером, за счет чего фиксируется определенное количество топлива на любых оборотах двигателя, воздушная заслонка изготовлена в виде пластины с отверстиями, позволяющей подавать воздух по объему топлива, причем электромагнитный клапан установлен в верхней части корпуса распылителя.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 29.06.2003

Извещение опубликовано: 20.09.2006 БИ: 26/2006

TK4A – Поправки к публикациям сведений об изобретениях в бюллетенях “Изобретения (заявки и патенты)” и “Изобретения. Полезные модели”

Напечатано: Дата досрочного прекращения действия 29.06.2003

Следует читать: Дата досрочного прекращения действия 21.04.2002

Номер и год публикации бюллетеня: 26-2006

Код раздела: MM4A

Извещение опубликовано: 10.10.2006 БИ: 28/2006
