Патент на изобретение №2244791

(54) ОПОРНО-НАПРАВЛЯЮЩЕЕ КОЛЬЦО

(57) Реферат:

Изобретение относится к области конструкций, обеспечивающих проведение монтажных работ с длинномерными цилиндрическими конструкциями, например трубами – дымовыми, водопроводными и др. Технический результат: качественное и надежное проведение операций по монтажу длинномерной конструкции. Опорно-направляющее кольцо, предпочтительно для монтажа полого длинномерного изделия перемещением в направлении его продольной оси, содержит изготовленные методом пултрузии из стеклопластика сегменты прямолинейной или дугообразной формы с плоской или вогнутой опорной поверхностью, каждый из которых имеет два выступа на внешней поверхности, параллельные продольной оси длинномерного изделия, один из которых выполнен в поперечном сечении по форме прямоугольника с центральным каналом также прямоугольной формы со скругленными углами, а другой – в виде ребра, причем в обоих выступах перпендикулярно их боковым стенкам образованы отверстия, через которые пропущены фиксирующие вставки болты, причем в центральном канале размещена вставка из диэлектрического материала, предпочтительно древесины, а вставка, размещенная между ребрами двух сегментов, выполнена также из диэлектрического материала, предпочтительно древесины, длиной, превышающей длину сегмента, высотой, превышающей высоту ребра сегмента в 1,25-2,5 раза, и шириной, превышающей расстояние между обращенными навстречу друг другу поверхностями ребер, между которыми она размещена, причем выступающие по длине ее части выполнены со скосами по высоте и имеют в зоне скосов боковые выступы для взаимодействия с торцами указанных ребер. 8 ил.

Изобретение относится к области конструкций, обеспечивающих проведение монтажных работ с длинномерными цилиндрическими конструкциями, например трубами – дымовыми, водопроводными и др.

Известно опорно-направляющее кольцо, используемое при монтаже длинномерных цилиндрических конструкций, выполненное в виде скрепленных между собой по меньшей мере трех металлических сегментов со стяжками по краям и опорными элементами, причем каждый сегмент снабжен закрепленным на нем металлическим гнездом – одним или более – для установки соответствующих опорных элементов, выполненных из диэлектрического материала и соединенных со стенками гнезд поперечными фиксаторами, при этом крепление гнезд на сегментах осуществлено сваркой, а поперечные фиксаторы выполнены в виде болтового соединения (патент РФ №31427 U1, 10.08.2003).

Известные конструкции имеют ряд существенных недостатков:

– невозможность качественной фиксации (закрепления) сегментов на трубе из-за крепления гнезд на сегментах сваркой из-за того, что поперечные фиксаторы выполнены в виде болтового соединения, в результате чего возможно смещение опоры в процессе перемещения,

– сегменты выполнены из металла, что приводит к повреждению длинномерного элемента и к последующему его разрушению.

– низкие прочностные характеристики конструкции из-за сварки.

Настоящее техническое решение обеспечивает качественное и надежное проведение операций по монтажу длинномерной конструкции за счет устранения указанных недостатков.

Это достигается тем, что опорно-направляющее кольцо, предпочтительно для монтажа полого длинномерного изделия перемещением в направлении его продольной оси, содержит изготовленные методом пултрузии из стеклопластика сегменты прямолинейной или дугообразной формы с плоской или вогнутой опорной поверхностью, каждый из которых имеет два выступа на внешней поверхности, параллельные продольной оси длинномерного изделия, один из которых выполнен в поперечном сечении по форме прямоугольника с центральным каналом также прямоугольной формы со скругленными углами, а другой – в виде ребра, причем в обоих выступах перпендикулярно их боковым стенкам образованы отверстия, через которые пропущены фиксирующие вставки болты, причем в центральном канале размещена вставка из диэлектрического материала, предпочтительно древесины, а вставка, размещенная между ребрами двух сегментов, выполнена также из диэлектрического материала, предпочтительно древесины, длиной, превышающей длину сегмента, высотой, превышающей высоту ребра сегмента в 1,25-2,5 раза, и шириной – превышающей расстояние между обращенными навстречу друг другу поверхностями ребер, между которыми она размещена, причем выступающие по длине ее части выполнены со скосами по высоте и имеют в зоне скосов боковые выступы для взаимодействия с торцами указанных ребер.

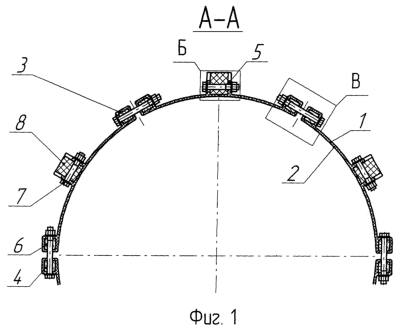

– На фиг.1 представлен общий вид опорно-направляющего кольца (вид спереди),

– На фиг.2 – вид сверху на опорно-направляющее кольцо в сборе,

– На фиг.3 – узел Б на фиг.1,

– На фиг.4 – узел В на фиг.1,

– На фиг.5 – сегмент, отверстия под соединительные элементы-болты не показаны,

– На фиг.6 – лыжа, вид сверху,

– На фиг.7 – то же, вид сбоку,

– На фиг.8 – разрез по А-А на фиг.6.

Опорно-направляющее кольцо содержит изготовленные методом пултрузии из стеклопластика сегменты 1 прямолинейной или дугообразной формы (фиг.6) с плоской или вогнутой опорной поверхностью 2. Каждый из сегментов 1 имеет два выступа на внешней поверхности, параллельные продольной оси длинномерного изделия, один из которых выполнен в поперечном сечении по форме прямоугольника 3 с центральным каналом 4 также прямоугольной формы со скругленными углами. Другой – в виде ребра 5, причем в обоих выступах перпендикулярно их боковым стенкам образованы отверстия, через которые пропущены фиксирующие вставки 6 болты 7, используемые также и для других креплений. В центральном канале 4 размещена вставка 6 из диэлектрического материала, предпочтительно древесины. Другая вставка – лыжа 8, размещенная между ребрами 5 двух сегментов, выполнена также из диэлектрического материала, предпочтительно древесины, длиной, превышающей длину сегмента 1, высотой, превышающей высоту ребра 5 сегмента в 1,25-2,5 раза, и шириной, превышающей расстояние между обращенными навстречу друг другу поверхностями ребер 5, между которыми она размещена. Выступающие по длине части лыжи выполнены со скосами 9 по высоте и имеют в зоне скосов 9 боковые выступы 10 для взаимодействия с торцами указанных ребер 5.

Сегменты изготавливают методом пултрузии бесконечной лентой из высокопрочного и высокомодульного армированного стеклопластика, обладающего, кроме того, высокими диэлектрическими характеристиками. Из ленты сегменты нарезают в требуемый размер по ширине кольца. Сегменты, изготовленные таким образом позволяют их унифицировать, т.к. могут быть применены для любых диаметров длинномерных конструкций, труб, трубопроводов, и т.п., для чего необходимо только варьировать геометрией опорных элементов.

В собранном виде опорное кольцо служит для поступательного перемещения длинномерного элемента, например, “труба в трубе” для телескопического, т.е. соосного выдвижения длинномерного элемента. При этом практически исключено повреждение поверхности длинномерного элемента. Опорное кольцо может быть успешно применено для горизонтального или вертикального перемещения тонкостенных конструкций или конструкций с покрытием на внешней стороне, исключающим его повреждения.

Формула изобретения

Опорно-направляющее кольцо, предпочтительно для монтажа полого длинномерного изделия перемещением в направлении его продольной оси, содержащее изготовленные методом пултрузии из стеклопластика сегменты прямолинейной или дугообразной формы с плоской или вогнутой опорной поверхностью, каждый из которых имеет два выступа на внешней поверхности, параллельные продольной оси длинномерного изделия, один из которых выполнен в поперечном сечении по форме прямоугольника с центральным каналом также прямоугольной формы со скругленными углами, а другой – в виде ребра, причем в обоих выступах перпендикулярно их боковым стенкам образованы отверстия, через которые пропущены фиксирующие вставки болты, причем в центральном канале размещена вставка из диэлектрического материала, предпочтительно древесины, а вставка, размещенная между ребрами двух сегментов, выполнена также из диэлектрического материала, предпочтительно древесины, длиной, превышающей длину сегмента, высотой, превышающей высоту ребра сегмента в 1,25-2,5 раза, и шириной, превышающей расстояние между обращенными навстречу друг другу поверхностями ребер, между которыми она размещена, причем выступающие по длине ее части выполнены со скосами по высоте и имеют в зоне скосов боковые выступы для взаимодействия с торцами указанных ребер.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 25.12.2007

Извещение опубликовано: 27.07.2009 БИ: 21/2009
