(54) УСТРОЙСТВО ДЛЯ ПРИГОТОВЛЕНИЯ КОМПОСТОВ

(57) Реферат:

Изобретение относится к сельскому хозяйству, а именно к технологии приготовления компостов. Устройство содержит биоферментатор с напорным и вытяжным вентиляторами, снабженными системой управления, включающей термопару, соединенную с автоматическим управляющим устройством. Устройство содержит конусный перфорированный воздуховод, сообщенный с напорным вентилятором и направленный к нему своей уширенной частью. На полу биоферментатора над перфорированным воздуховодом с помощью продольных опор установлены аэрационные решета. 3 з.п. ф-лы, 2 ил.

Изобретение относится к сельскому хозяйству, а именно к технологии приготовления компостов.

Известно устройство для осуществления способа приготовления компоста многоцелевого назначения, содержащее ферментер, оборудованный напорным и вытяжными вентиляторами, системой напорных воздуховодов, пультом управления с таймером продувки и отверстиями для замера температуры и содержания кислорода в смеси [1].

Наиболее близким по технической сущности является устройство для приготовления компостов, содержащее биоферментатор с вытяжным и напорным вентиляторами, снабженный автоматической системой управления, содержащей термопару, соединенную с автоматическим управляющим устройством, каналы под воздуходувные трубы снабжены жалюзи. Трубы выполнены конусными и направлены уширенной частью к напорному вентилятору [2].

Недостатком известных технических решений является появление в толще компоста участков, где процессы протекают в анаэробном режиме, вследствие чего возникает неравномерность температурного поля компостируемой массы внутри биоферментатора, обусловленная конструкцией системы подачи воздуха.

Целью предлагаемого изобретения является повышение эффективности процесса аэрации компостируемого материала, а также улучшение качество готового компоста.

Поставленная цель достигается тем, что в устройстве для приготовления компостов над конусным перфорированным воздуховодом расположены аэрационные решета, которые установлены на полу биоферментатора с помощью продольных опор и выполнены из перфорированного листового металла. Такое устройство позволяет максимально увеличить площадь аэрации, чем обеспечивается ускорение процесса приготовления компостов и улучшение их качества.

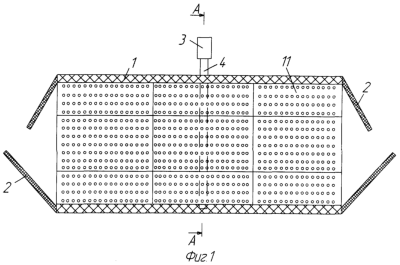

На фиг.1 – вид устройства сверху; на фиг.2 – разрез по А-А на фиг.1.

Устройство для приготовления компостов содержит сквозной биоферментатор 1 с навешенными с двух сторон герметично закрывающимися дверями 2 и сообщенный с напорным вентилятором 3 своей уширенной частью конусный перфорированный воздуховод 4. В биоферментаторе установлены термопара 5 и датчик кислорода 6 от газоанализатора 7, сопряженные с автоматическим управляющим устройством 8. Для снижения избыточного давления биоферментатор снабжен вытяжным вентилятором 9. По всей площади пола при помощи продольных опор 10 уложены аэрационные решета 11.

Устройство для приготовления компостов работает следующим образом. В биоферментатор 1 соломонавозную смесь загружают мобильным погрузчиком через двери 2 таким образом, чтобы образовался штабель высотой 1,5…2,0 м. На глубину примерно 1 м от поверхности компостируемой массы помещают термопару 5 и датчик кислорода 6 от газоанализатора 7, которые подключают к автоматическому управляющему устройству 8. После этого двери в биоферментатор герметично закрывают и включают напорный 3 и вытяжной 9 вентиляторы. Воздух по конусному перфорированному воздуховоду 4 нагнетается в пространство между полом и горизонтальными аэрационными решетами 11 и через перфорации решет поступает в компостируемый материал. Использование аэрационных решет позволяет максимально увеличить площадь аэрации материала.

В течение одних суток непрерывной аэрации компостируемой смеси температура в ней поднимается до 53°С. После этого термопара 5 вырабатывает задающее воздействие на автоматическое управляющее устройство 8, которое вырабатывает управляющее воздействие на оба вентилятора. Вентиляторы отключаются. Далее температура компостируемой смеси по инерции повышается до 60…70°С, а затем из-за недостатка кислорода процесс затухает и температура плавно снижается. Автоматическое управляющее устройство включает вентиляторы, в тот момент, когда температура смеси становится ниже 53°С или концентрация кислорода в массе становится меньше 21%.

Процесс компостирования материала протекает в течение трех суток при температуре больше или равной 53°С. После этого продукт выгружается из биоферментатора мобильным погрузчиком циклического действия.

Источники информации

1. RU 2112764 C1, 10.06.1998.

2. RU 2181712 C2, 27.04.2002.

Формула изобретения

1. Устройство для приготовления компостов, содержащее биоферментатор с напорным и вытяжным вентиляторами, снабженными системой управления, включающей термопару, соединенную с автоматическим управляющим устройством, и конусный перфорированный воздуховод, сообщенный с напорным вентилятором и направленный к нему своей уширенной частью, отличающееся тем, что над конусным перфорированным воздуховодом расположены аэрационные решета, которые установлены на полу биоферментатора с помощью продольных опор.

2. Устройство по п.1, отличающееся тем, что система управления снабжена газоанализатором с датчиком кислорода, расположенным в биоферментаторе.

3. Устройство по п.1, отличающееся тем, что аэрационные решета выполнены из перфорированного листового металла.

4. Устройство по п.1, отличающееся тем, что биоферментатор выполнен сквозным, с навешенными с двух сторон герметично закрывающимися дверями.
